12

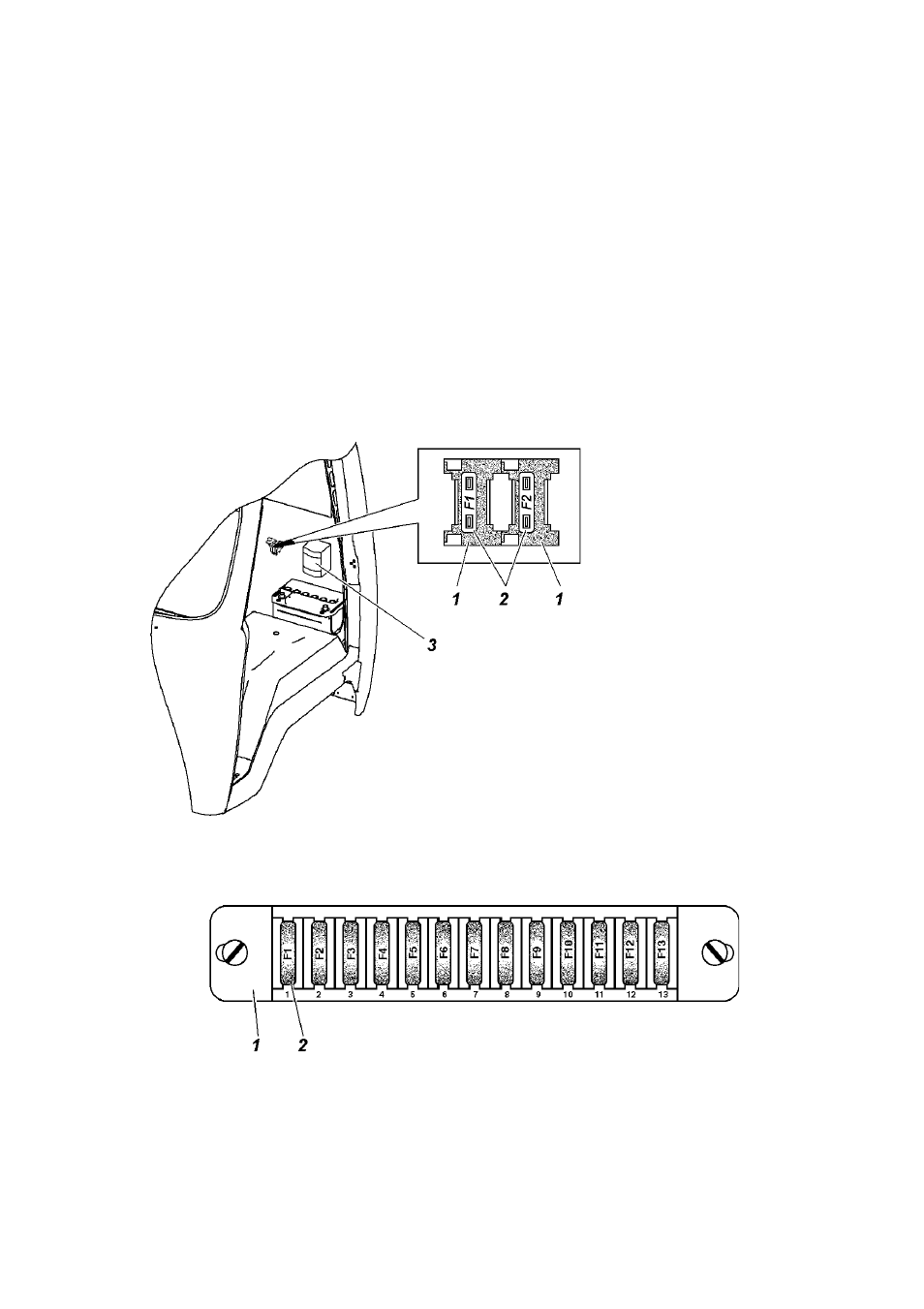

Рис. 9.2. Блок плавких предохранителей: 1 -корпус блока предохранителей;
2 -F1...F13 плавкие предохранители (см. таблицу)
Рис. 9.1. Расположение предох-
ранителей АБС и автоматического
выключателя с УЗО:
1 -колодка предохранителя; 2 -
плавкие предохранители (см. табли-
цу); 3 -автоматический выключатель
с УЗО
Внимание! Категорически запрещается запуск двигателя
автомобиля при подключенной внешней электрической сети
220В.
Реле и блок предохранителей
Предохранители системы АБС (рис. 9.1) расположены на
перегородке за сиденьем водителя.
Блок предохранителей (рис. 9.2) оборудования меди-
цинского салона установлен в столе на боковой поверхности
стенки, см. рис. 3.4 поз. 7.
