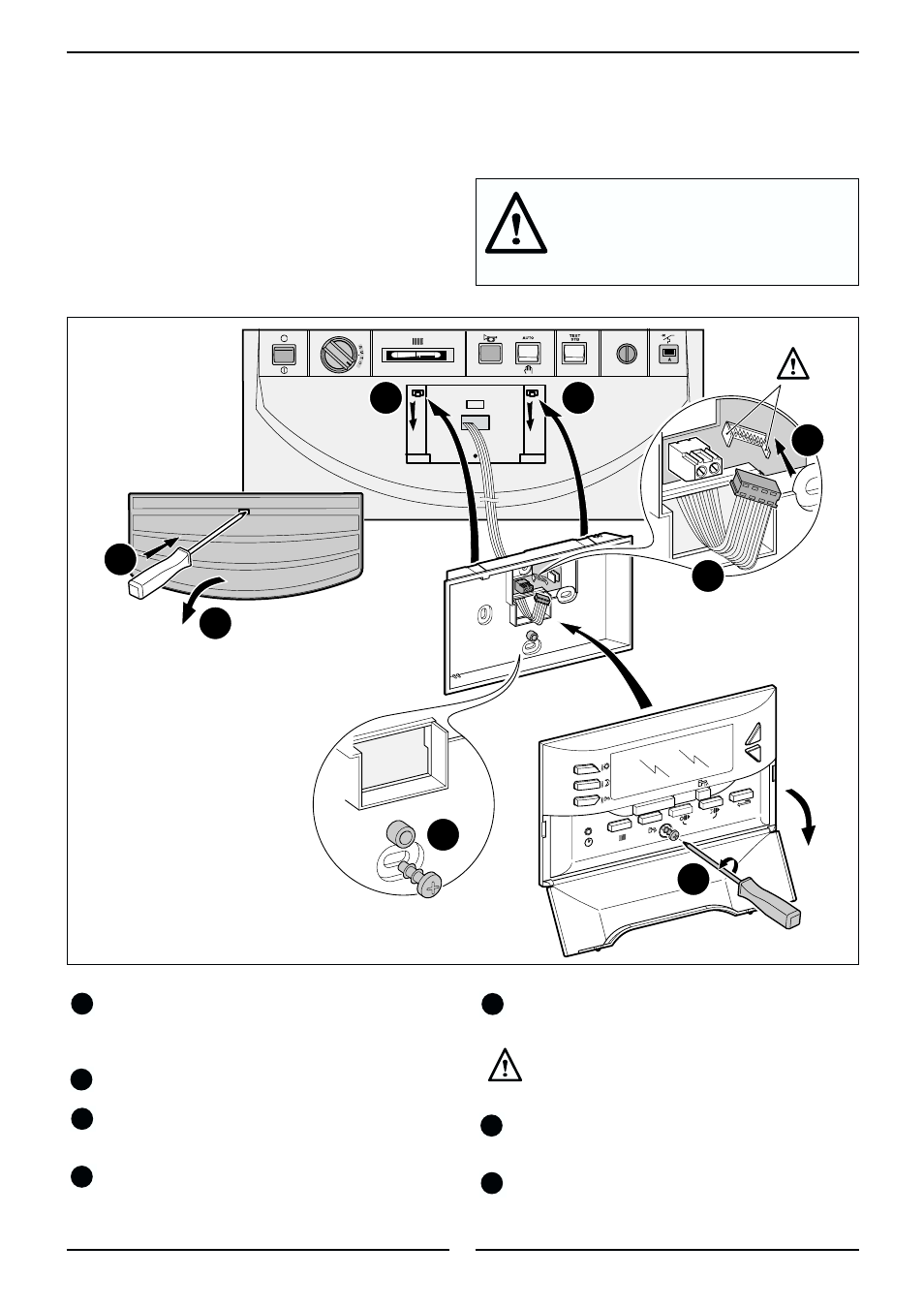

• Электрическое подключение
Вставьте
плоскую
отвертку
в
предусмотренное для этого отверстие, чтобы
освободить верхнюю лапку фиксации.
Опрокиньте корпус и выньте.
Пропустите
соединительный
плоский
кабель через середину задней части.
Закрепите
заднюю
часть
регулятора
Easymatic в 2 пазах.
4
3
2
1
Аккуратно закрепите разъем на плате.
Для предотвращения неправильной
полярности подключения стороны
разъемов имеют разную ширину.
Прикрепите заднюю часть регулятора
винтами к панели управления.
Прикрепите переднюю часть регулятора к
задней.
7
6
5
УСТАНОВКА РЕГУЛяТОРА EASYMATIC В ПАНЕЛЬ УПРАВЛЕНИЯ КОТЛА
Если Вы не хотите устанавливать регулятор
Easymatic в жилой комнате, то его можно
вмонтировать в панель управления котла,
выполнив следующие действия.
В этом случае обязательна установка и
подключение к панели наружного датчика
(поставляется дополнительно, номер по
каталогу FM 46). (См. раздел Подключение
дополнительных компонентов выше)
