Основные подключения, Sonde - fühler - sensor – Инструкция по эксплуатации DE DIETRICH EASYRADIO
Страница 18
m2

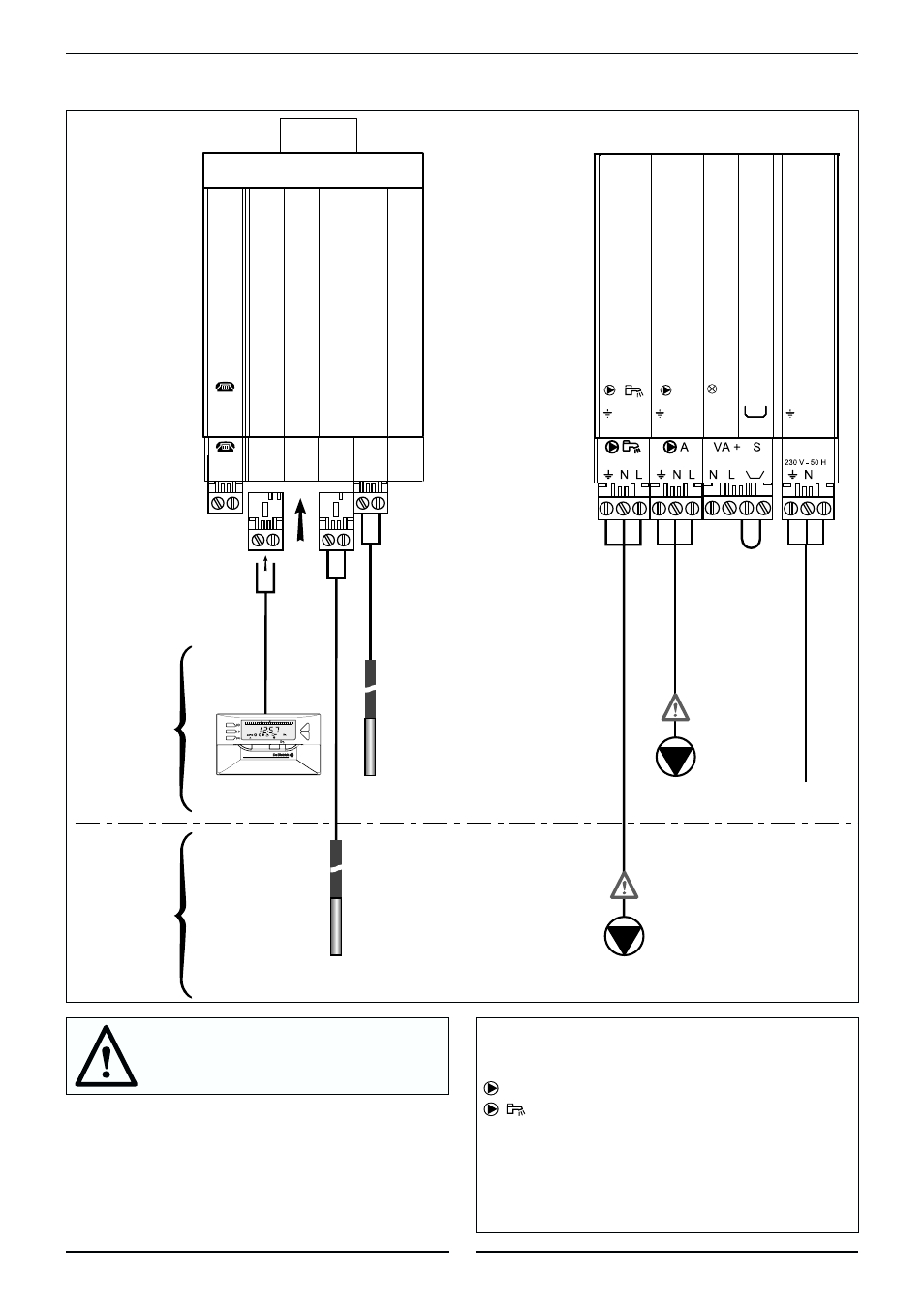

Основные подключения
3 x
1,5 mm
2
mini.
3 x
0,75 mm
2
mini.
3 x
0,75 mm
2
mini.
2 x
0,75 mm
2
mini.
EXTERIEUR
AUSSEN
EXTERNAL
S EXT
o
o
15 14
CHAUDIERE
KESSEL
BOILER
S CH
17 16
o
o
EAU CHAUDE SANITAIRE
WARMWASSER
DOMESTIC HOT WATER
S ECS
19 18
o
o
AMBIANCE CIRCUIT A
RAUM KREIS A
ROOM CIRCUIT A
S AMB
A
o
21 20
o
OPTION -
ZUBEHÖR
ALIMENTATION 230 V 50 Hz
STROHMZUFUHR 230 V 50 Hz
MAIN SUPPLY 230 V 50 Hz
ALI
1
2
3
4
5
CS
CONTACT DE SECURITE
SICHERHEITSKONTAKT
SAFETY CONTACT
VOYANT ALARME
ALARMLEUCHTE
6
7
L
N
ACCELERATEUR
HEIZUNGSPUMPE
HEATING PUMP
8
9
10
POMPE DE CHARGE
SPEICHERLADEPUMPE
LOAD PUMP
11
12
13
o
23 22
RELAIS TELEPHONIQUE
TELEFONRELAIS
TELEPHONE RELAY
o
EXTERIEUR
AUSSEN
EXTERNAL
S EXT
o
o
15 14
CHAUDIERE
KESSEL
BOILER
S CH
17 16
o
o
EAU CHAUDE SANITAIRE
WARMWASSER
DOMESTIC HOT WATER
S ECS
19 18
o
o
AMBIANCE CIRCUIT A
RAUM KREIS A
ROOM CIRCUIT A
S AMB
A
o
21 20
o
OPTION -
ZUBEHÖR
SONDE - FÜHLER - SENSOR
ALIMENTATION 230 V 50 Hz
STROHMZUFUHR 230 V 50 Hz
MAIN SUPPLY 230 V 50 Hz
ALI
1
2
3
4
5
CS
CONTACT DE SECURITE
SICHERHEITSKONTAKT
SAFETY CONTACT
VOYANT ALARME
ALARMLEUCHTE
6
7
L
N
ACCELERATEUR
HEIZUNGSPUMPE
HEATING PUMP
8
9
10
POMPE DE CHARGE
SPEICHERLADEPUMPE
LOAD PUMP
11
12
13
o
23 22
RELAIS TELEPHONIQUE
TELEFONRELAIS
TELEPHONE RELAY
o
EXTERIEUR
AUSSEN
EXTERNAL
S EXT
o
o
15 14
CHAUDIERE
KESSEL
BOILER
S CH
17 16
o
o
EAU CHAUDE SANITAIRE
WARMWASSER
DOMESTIC HOT WATER
S ECS
19 18
o
o
AMBIANCE CIRCUIT A
RAUM KREIS A
ROOM CIRCUIT A
S AMB
A
o
21 20
o
OPTION -
ZUBEHÖR
SONDE - FÜHLER - SENSOR
ALIMENTATION 230 V 50 Hz
STROHMZUFUHR 230 V 50 Hz
MAIN SUPPLY 230 V 50 Hz
ALI
1
2
3
4
5
CS
CONTACT DE SECURITE
SICHERHEITSKONTAKT
SAFETY CONTACT
VOYANT ALARME
ALARMLEUCHTE
6
7
L
N
ACCELERATEUR
HEIZUNGSPUMPE
HEATING PUMP
8
9
10
POMPE DE CHARGE
SPEICHERLADEPUMPE
LOAD PUMP
11
12
13
o
23 22
RELAIS TELEPHONIQUE
TELEFONRELAIS
TELEPHONE RELAY
o
EXTERIEUR
AUSSEN
EXTERNAL
S EXT
o
o
15 14
CHAUDIERE
KESSEL
BOILER
S CH
17 16
o
o
EAU CHAUDE SANITAIRE
WARMWASSER
DOMESTIC HOT WATER
S ECS
19 18
o
o
AMBIANCE CIRCUIT A
RAUM KREIS A
ROOM CIRCUIT A
S AMB
A
o
21 20
o
OPTION -
ZUBEHÖR
SONDE - FÜHLER - SENSOR
ALIMENTATION 230 V 50 Hz
STROHMZUFUHR 230 V 50 Hz
MAIN SUPPLY 230 V 50 Hz
ALI
1
2
3
4
5
CS
CONTACT DE SECURITE
SICHERHEITSKONTAKT
SAFETY CONTACT
VOYANT ALARME
ALARMLEUCHTE
ALARM INDICATOR
6
7
L
N
ACCELERATEUR
HEIZUNGSPUMPE
HEATING PUMP
8
9
10
POMPE DE CHARGE
SPEICHERLADEPUMPE
LOAD PUMP
11
12
13
ALARM INDICATORALARM INDICATORALARM INDICATOR
o
23 22
RELAIS TELEPHONIQUE
TELEFONRELAIS
TELEPHONE RELAY
o
S EXT
2 1
C
Alim
z
L
S CH
2 1
S ECS
2 1
S AMB A
2 1
2 1
L
N
VA
(A)
L
N
L
N
MODE
+
-
1
2
3
4
5
6
7
0
2
4
6
8
10
12
14
16
18
20
22
24
8575N080
GT 120
GT 1200
GTU 120
GTU 1200
GTU 1200 V
GT 1200
GTU 1200
GTU 1200 V
GT 120 et
GTU 120 +
независимый
водоподогр-
еватель
Датчик
котла
Катализатор
нагревания
Электропитание
230 В
Подпиточный
насос
Датчик
горячей воды
ALI
ПИТАНИЕ
CS
КОНТАКТ ЗАЩИТЫ
VA
СИГНАЛЬНАЯ ЛАМПА
A
НАСОС НАГРЕВАНИЯ
ПОДПИТОЧНЫЙ НАСОС
SEXT
НАРУЖНЫЙ ДАТЧИК
SCH
ДАТЧИК КОТЛА
SECS
ДАТЧИК ТЕМПЕРАТУРЫ ГОРЯЧЕЙ ВОДЫ
SAMB ДАТЧИК ПОМЕЩЕНИЯ
TELE
МОДУЛЬ ГОЛОСОВОГО ТЕЛЕКОНТРОЛЯ
Кабели
датчиков
необходимо
прокладывать отдельно от силовых
кабелей 230В (см. стр. m1).
