3.2.2.

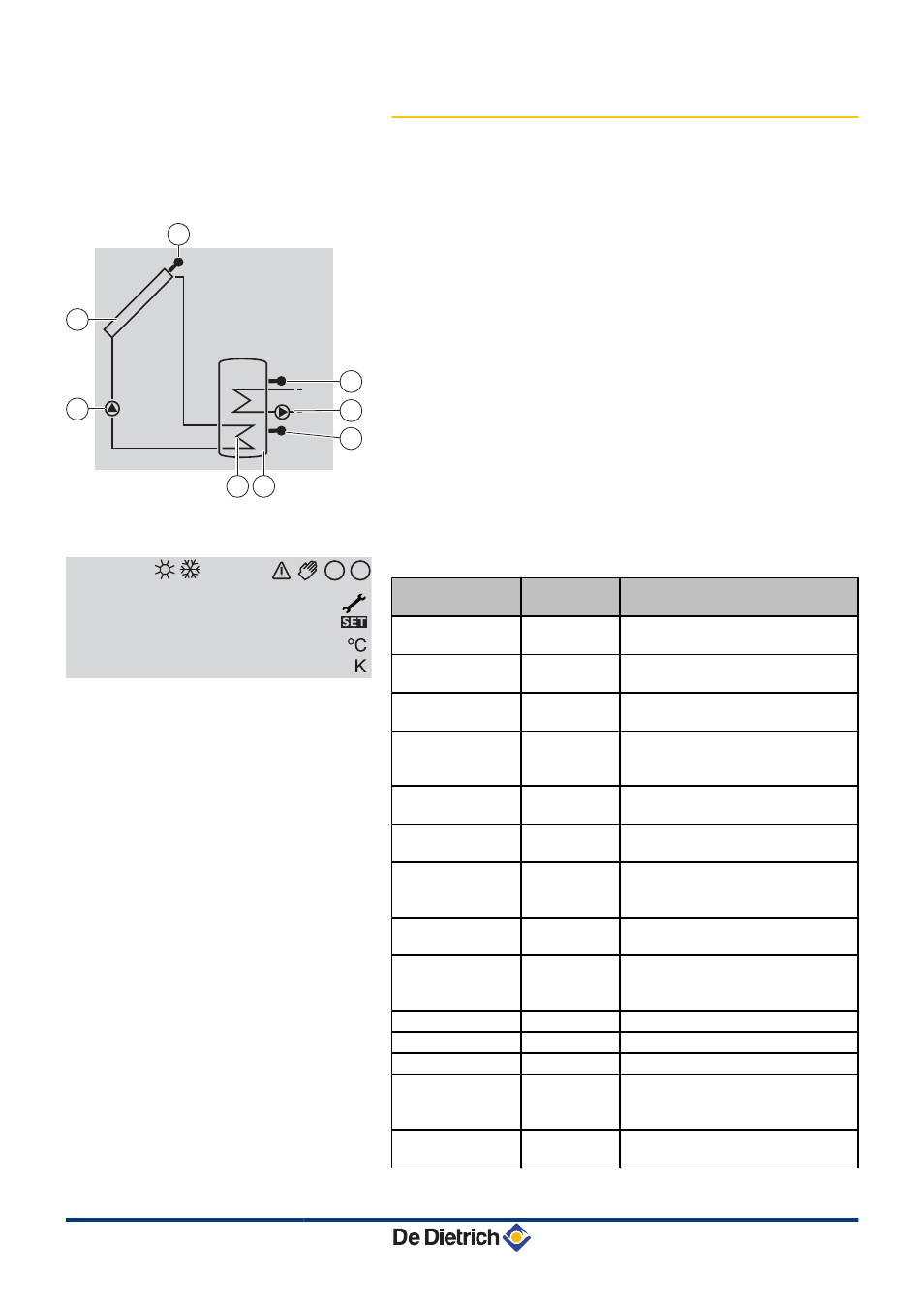

Описание дисплея
n Схемы системы (System-Screen)
A
Датчик солнечного коллектора
Z
Солнечные коллекторы
E
Циркуляционный насос контура солнечной установки
R
Теплообменник солнечной установки
T
Водонагреватель солнечной установки
Y
Датчик солнечной установки
U
Дополнительный источник тепла
I
Датчик ГВС - Дополнительный источник тепла
n Индикаторы работы
Символ горит
постоянно
Символ
мигает
Состояние
K
Включен циркуляционный насос
солнечной установки.
%
Включен дополнительный
источник тепла.
Z
Превышено заданное значение
температуры водонагревателя.
K
Z
Включена функция охлаждения
солнечного коллектора или
водонагревателя.
E
Включена функция защиты от
замораживания.
K
E
Включена функция защиты от
замораживания (во время работы).
E
Превышена минимальная
температура солнечных
коллекторов.
a
Z
Превышена максимальная
температура водонагревателя.
a
Превышена максимальная
температура солнечного
коллектора.
T
Регулировочный параметр.
T
Изменение настроек.
]
a
Ошибка датчика.
R
+ K
a
Принудительная работа
циркуляционного насоса
солнечной установки.
R
+ %
a
Принудительная работа
электрического источника тепла.
M002760-A
1
4
5
2
3
7
8
6
M002761-A
II
I
3. Техническое описание
BSL 200...400 BESL 200...400
