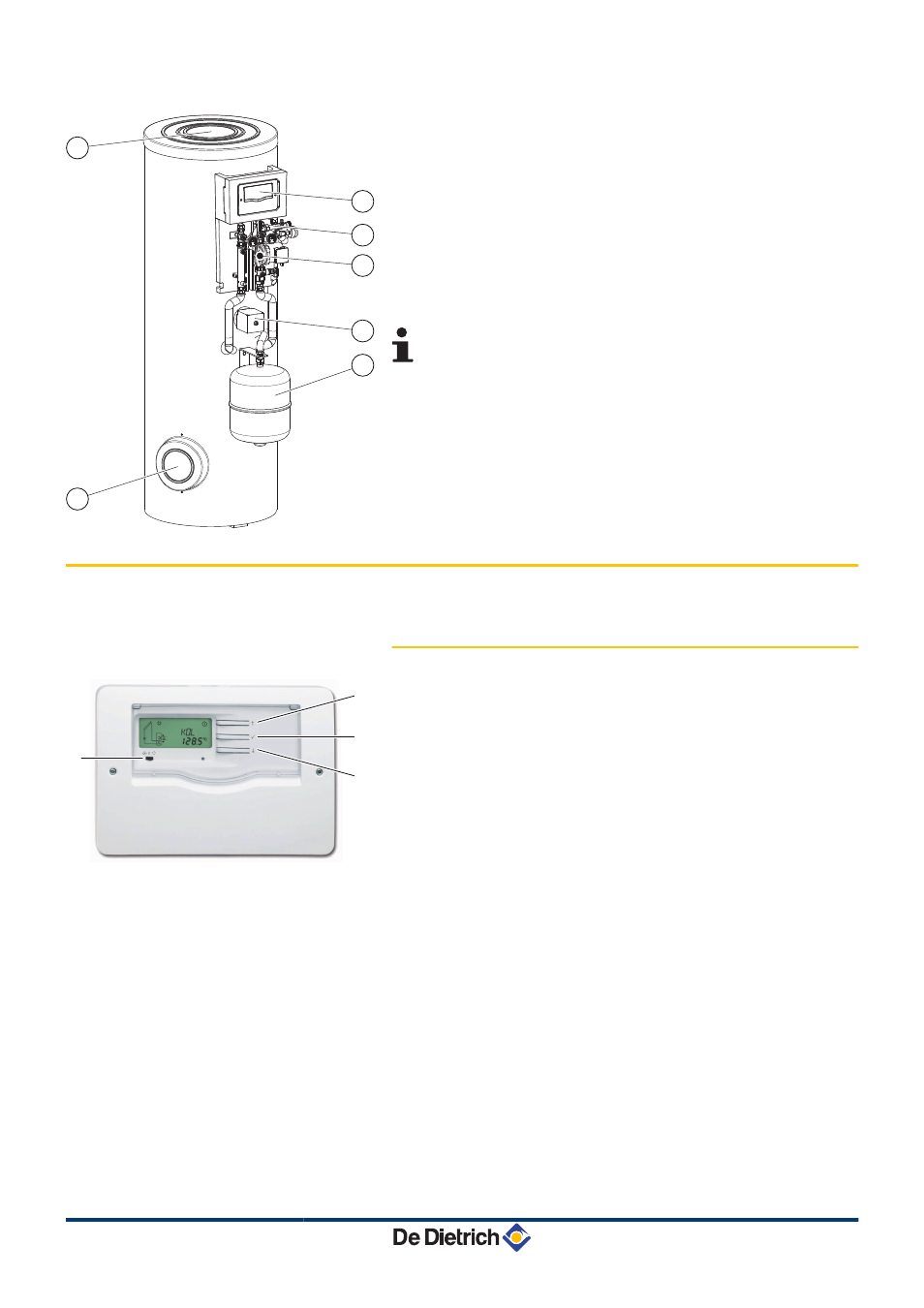

BESL 200...400 : Вид снаружи
A
Расширительный бак
Z
Верхняя заглушка
E
Боковая заглушка
R
Гидравлический блок солнечной установки
T
Система регулирования солнечной установки
Y
Электрический источник тепла
U
Группа безопасности контура солнечных коллекторов
Все компоненты проверены на герметичность и
протестированы на заводе. Система регулирования,
насос и электрический источник тепла поставляются с
заводскими кабельными соединениями.
3.2
Панели управления
3.2.1.
Описание клавиш
A
Клавиша ) :
4
Перемещение курсора вверх.
4
Увеличение значения параметра .
B
Клавиша B :
4
Доступ к выбранному параметру.
4
Подтверждение изменения параметра.
C
Клавиша ( :
4
Перемещение курсора вниз.
4
Уменьшение значения параметра.
D
3-позиционный переключатель :
4
E
: Дополнительный источник тепла может
включаться в дневном и в ночном режиме.
4
0 : Дополнительный источник тепла выключен.
4
Z
: Дополнительный источник тепла включен
только в ночном режиме.
L000431-C
2
3
5
4
6
1
7
M002759-A
A
B
C
D
BSL 200...400 BESL 200...400
3. Техническое описание
11/06/2012 - 300028414-001-A
