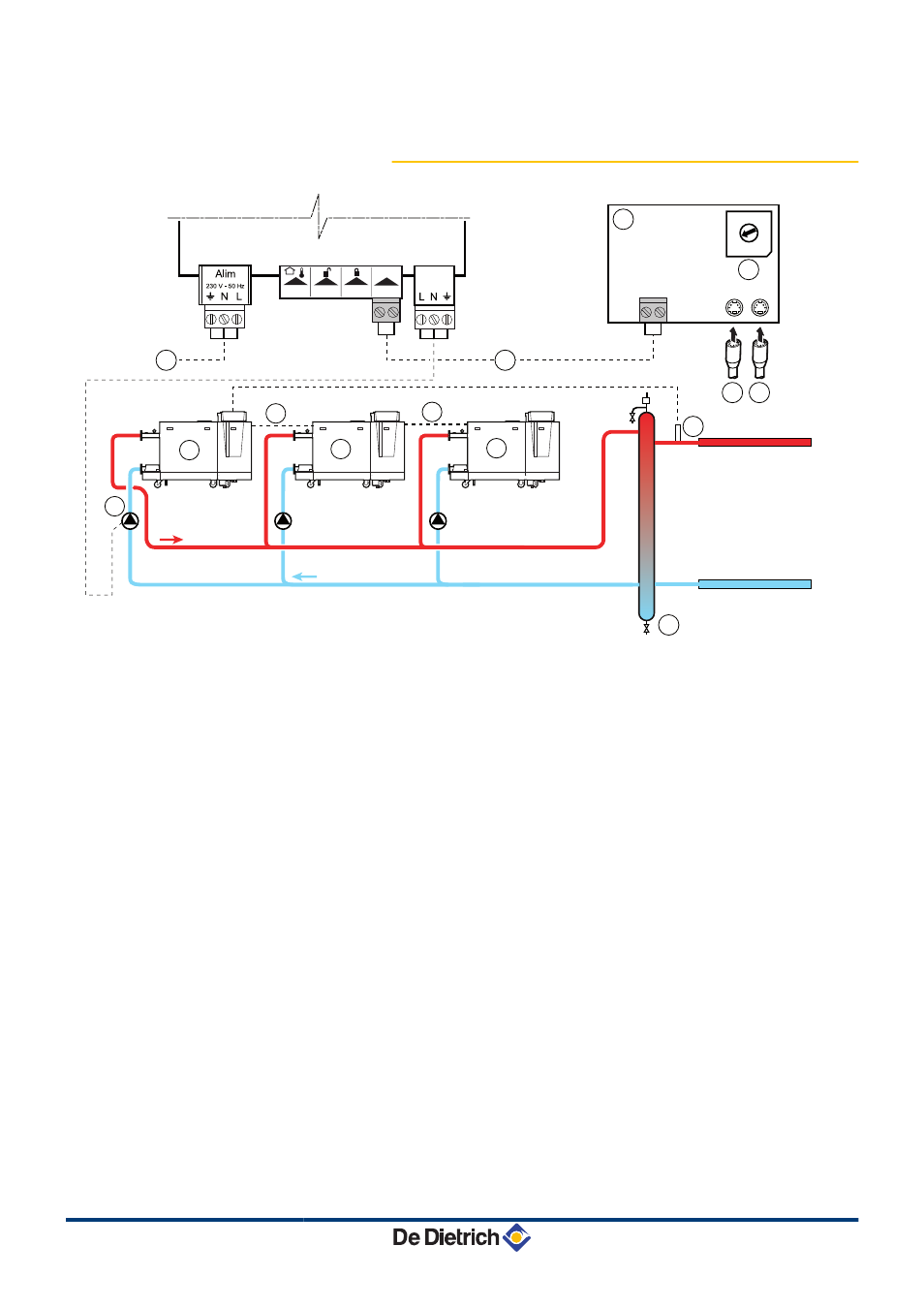

4.4.2. Подключение в каскаде (С
дополнительным оборудованием
OpenTherm AD287)
A Ведущий котел (DIEMATIC iSystem)
Z Ведомый котел - 2 (DIEMATIC iSystem или IniControl)
E Ведомый котел - 3 (DIEMATIC iSystem или IniControl)
R Кабель BUS
T Насос котла
Y Гидравлический разделитель
U Датчик подающей линии каскада
Подключить датчик на клеммный разъем S SYST
ведущего котла.
I Питание котла - 230 В
O Соединительный кабель для связи Opentherm в PCU
и Opentherm интерфейса
P Плата интерфейса OpenTherm (AD287),
установленная в панели управления котла
a Кодирующее колёсико позволяет задать адреса
ведомых котлов. Установить на 1 для котла 2 -
Установить на 2 для котла 3 - и т.д.
z Кабель BUS к ведущему котлу
e Кабель BUS к ведомым котлам
M002710-B
5 6
7
8
90 1
2
3
4
6
7
8
5
1 2
4 4
3
On/off
OT BL RL Tout
PCU
PUMP
OTH / MB
INTERFACE
OTH
9
10
11
12 13
4. Установка IniControl для C 330 / C 630 ECO
