4.2.2.

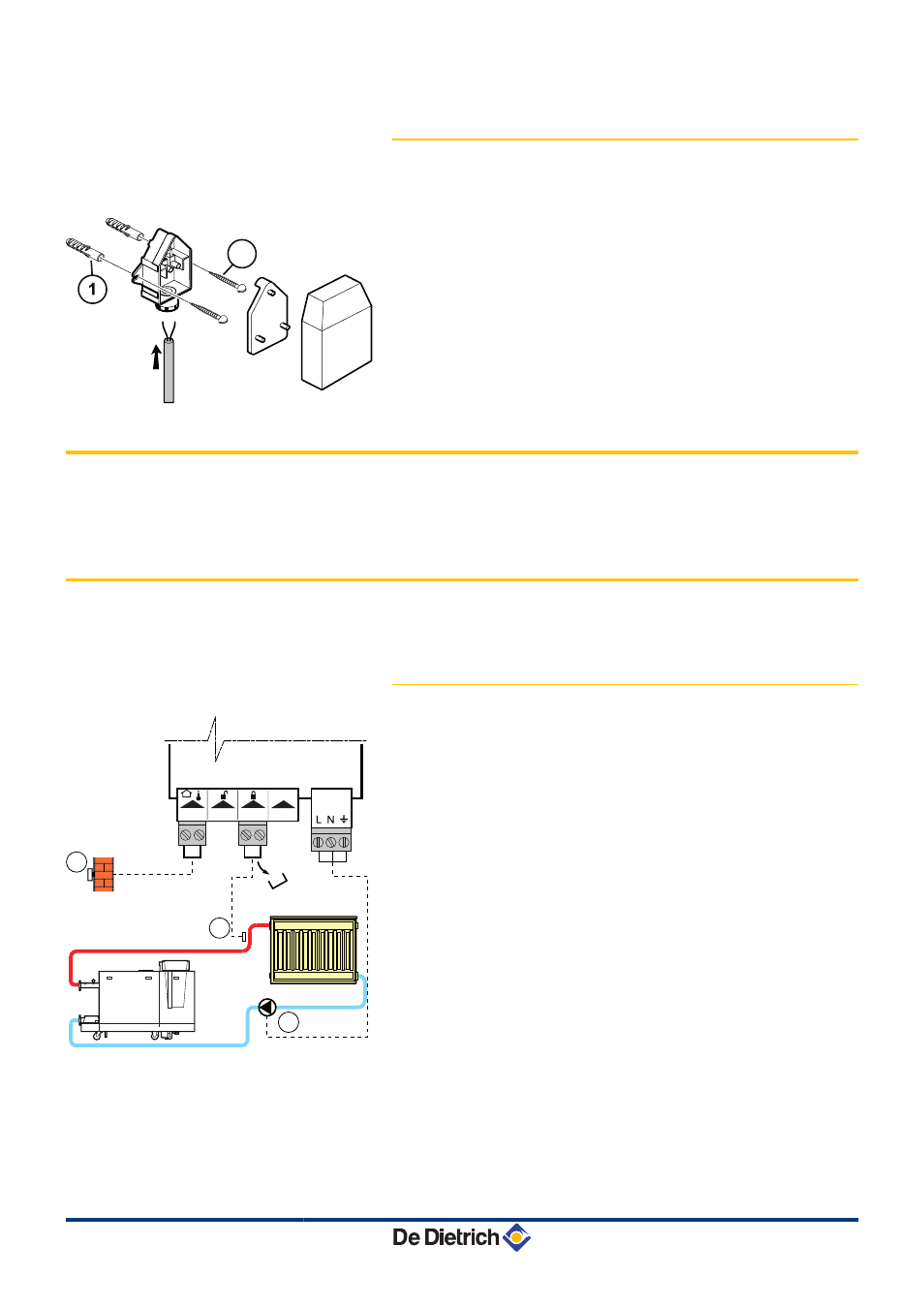

Установка датчика наружной
температуры
Установить датчик при помощи поставляемых шурупов и
дюбелей.
A
дюбели
Z
Шурупы Ø4
¼ Для подключения датчика наружной температуры см.
раздел "Электрические подключения".
4.3
Установка и подключение панели управления
¼ См. инструкцию по установке и техническому
обслуживанию для котла.
4.4
Электрические подключения
4.4.1.
Подключение прямого контура
отопления
A
Подключить датчик наружной температуры.
Z
Подключение насоса отопления.
E
Подключить предохранительный термостат, если
этот контур является контуром напольного
отопления.
4
Удалить перемычку.
4
Подключить провода предохранительного
термостата на разъем.
8800N003-C
2
M002709-B
1
3
2
On/off
OT
BL
RL
Tout
PCU
PUMP
IniControl для C 330 / C 630 ECO
4. Установка
30/01/2012 - 300028462-001-A
10
