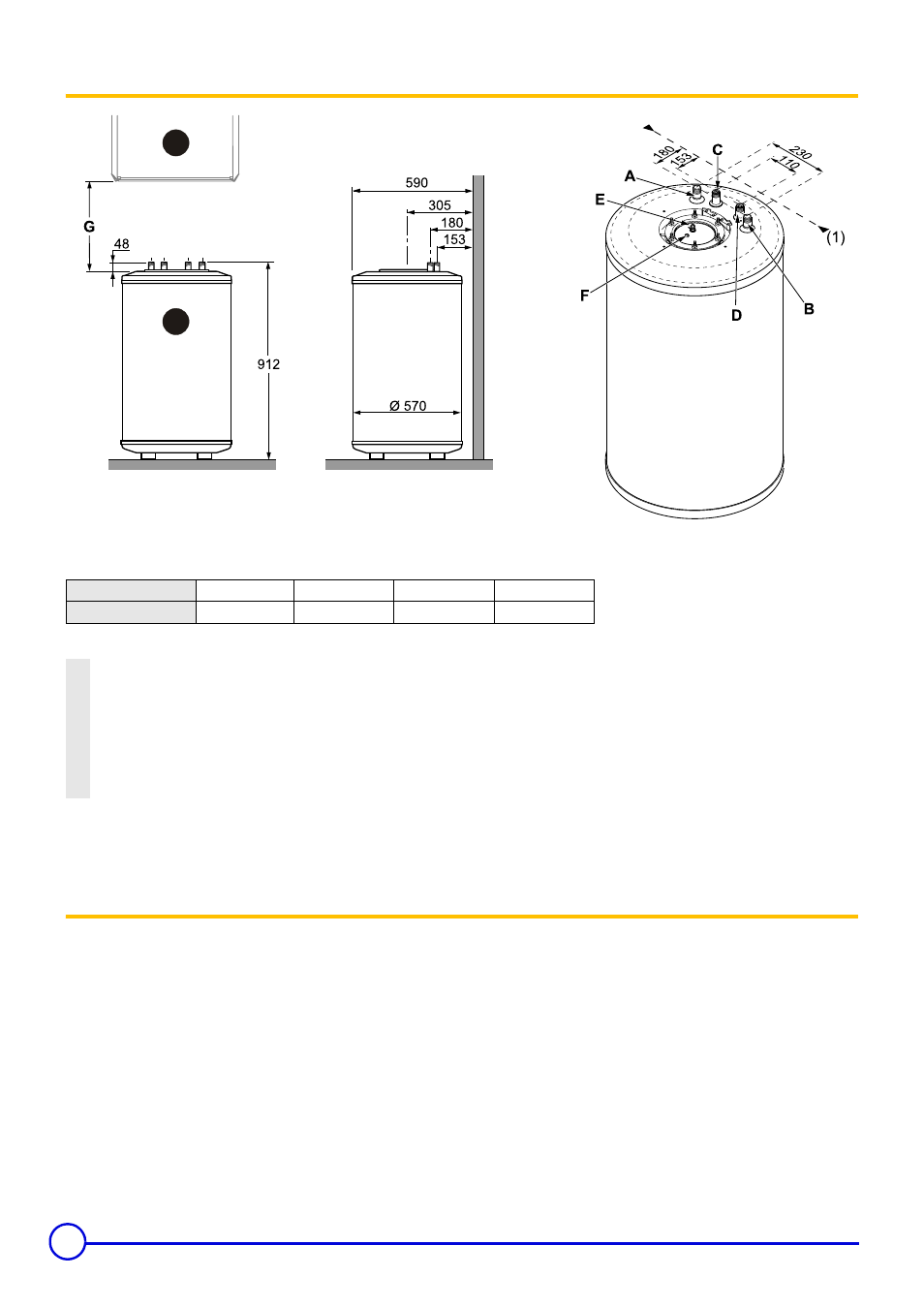

4.2 Основные размеры
Водонагреватель
Котел
(1) стена
R : Коническая резьба
G : Наружная цилиндрическая резьба, герметичная при использовании
плоской прокладки
4.3 Подключение водонагревателя горячей санитарно-технической воды к котлу
(первичный контур)
Перед тем как приступить к гидравлическим
подключениям контура отопления необходимо
промыть этот контур, чтобы убрать частицы, которые
могут
повредить
некоторые
устройства
(предохранительный клапан, насосы, вентили…).
При
подключении
необходимо
соблюдать
соответствующие нормы и местные директивы.
Баки емкостных водонагревателей для горячей санитарно-
технической воды могут работать при максимальном рабочем
давлении 10 бар. Как правило, баки работают под давлением
7 бар.
8953N150C
1
2
Тип котла
DPSM3,MC
CITY
MCR
MCA
G
216
~ 200
446
> 250
A
Вход первичного контура G 3/4
B
Выход первичного контура G 3/4
C
Выход горячей санитарно-технической воды R 3/4 - Красная маркировка
D
Вход холодной санитарно-технической воды R 3/4 - Синяя маркировка
E
Магниевый анод
F
Погружная гильза
