2. Правила техники безопасности и рекомендации
4.4.6
Редуктор давления
Если питающее давление превышает 80% калибровки клапана
или группы безопасности (например, 5,5 бар для
опломбированной группы безопасности при 7 бар), редуктор
давления должен быть установлен до водонагревателя горячей
санитарно-технической воды. Установите редуктор давления
после водяного счетчика для того, чтобы было одинаковое
давление во всех трубопроводах установки.
4.4.7
Отводящий трубопровод
Во время нагрева вода может стекать через отводящий
трубопровод
для
обеспечения
безопасности
установки. Не закрывать!
4.4.8
Меры, необходимые для предотвращения обратного течения горячей воды
Предусмотреть обратный клапан на контуре холодной
санитарно-технической воды.
В случае, когда водонагреватель закрыт, обратный клапан
должен быть легко доступен.

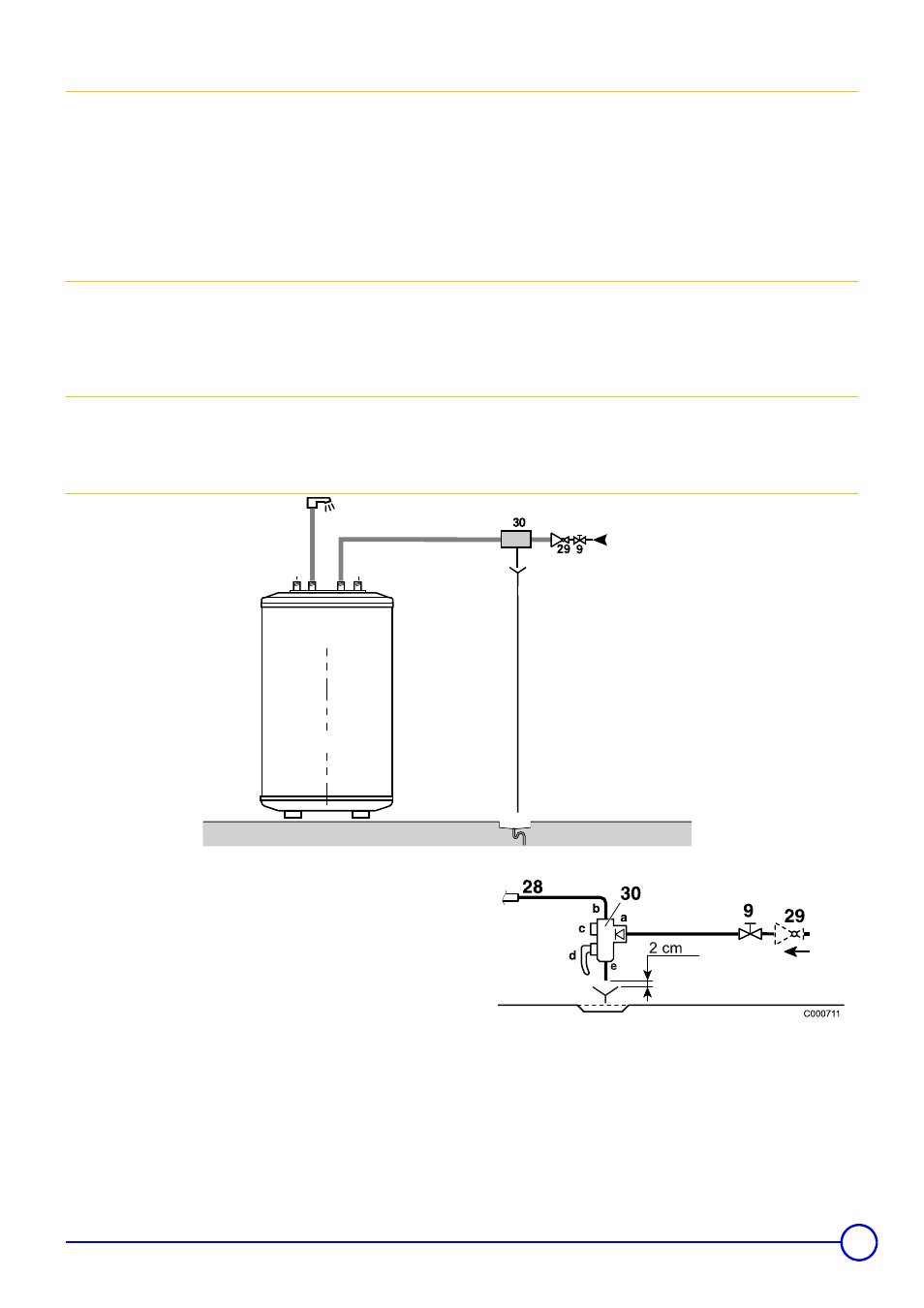

4.4.9
Гидравлическое подключение
9.
Отсечной вентиль
28.
Вход холодной санитарно-технической воды
29.
Редуктор давления - Если питающее давление превышает 80%
калибровки клапана или группы безопасности (например, 5,5
бар для опломбированной группы безопасности при 7 бар),
редуктор давления должен быть установлен до
водонагревателя горячей санитарно-технической воды.
30.
Франция : Группа безопасности
a. Ввод холодной воды со встроенным обратным клапаном
b. Подсоединение к входу холодной воды водонагревателя
горячей санитарно-технической воды
c. Запорный кран
d. Группа безопасности 7 бар
e. Отверстие для слива
Германия : Предохранительный клапан 10 бар
57.
Выход горячей санитарно-технической воды
57
28
8953N155
