Электрическое подключение – Инструкция по эксплуатации DE DIETRICH EASYRADIO
Страница 18
m2
Электрические подключения должны
выполняться квалифицированным
специалистом. Так как электрическая
проводка тщательно проверяется на заводе
изготовителе, внутренние соединения
панели управления не должны изменяться.
Электрические подключения необходимо
осуществлять с учетом электрических схем,
поставляемых с прибором, и указаниями,
изложенными в инструкции.
Электрические подключения должны соответствовать
действующим нормам и предписаниям. Питание
аппарата должно осуществляться от сети с
многополярным выключателем с расстоянием зазора
≥ 3 мм. Заземление должно соответствовать норме
NFC 15100.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

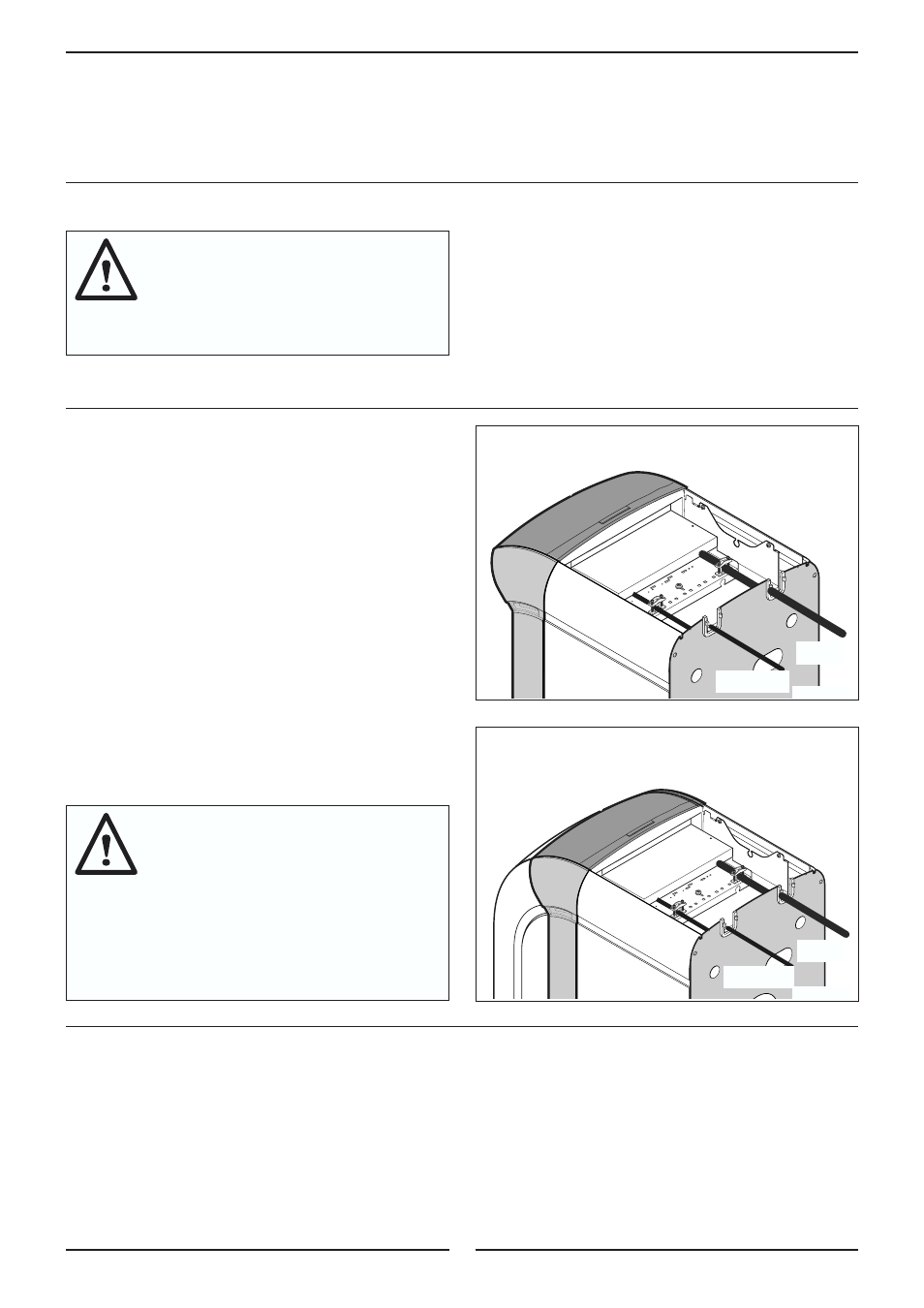

Все соединения выполняются на панели с
контактными выводами, предусмотренными
для этого сзади панели управления котлом
Соединительные кабели вводятся в котел через
отверстия, предусмотренные на задней стороне
котла, возможно использование кабельных
каналов.
Крепление кабелей на заднем щитке панели
управления производится с помощью кабельных
зажимов (поставляются в отдельном пакете),
монтируемых на щитке.
ВАЖНО: Максимальный коммутируемый ток на
выходе составляет 2 A cos.
ϕ =
0,7
(= 450 Вт ток
включения менее 16 A).
Кабели датчиков с очень низким
напряжением необходимо прокладывать
отдельно от силовых кабелей 230В.
- В котле: используйте для этого две проходных
втулки, расположенные с разных сторон котла.
- Снаружи котла: прокладывайте провода или
кабельные каналы на расстоянии не менее 10 см
друг от друга.
GT 120, GT 1200
8575N066
Датчики
230B
GTU 120, GTU 1200, GTU 1200 V
8575N067
Датчики
230B
•
Монтаж дополнительного оборудования
См. инструкцию, прилагаемую к
дополнительному оборудованию.
