m1
27/06/03 - RI - 8575-4531
МОНТАЖ, ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
И РЕГУЛИРОВКА СПЕЦИАЛИСТОМ ПО УСТАНОВКЕ
Панель управления E
Этот лист с инструкциями предназначен для специалиста по установке
•
Монтаж панели управления
Обратитесь к желтому листу с инструкциями по
монтажу, вложенному в инструкции на котел.
•
Монтаж датчика котла
Обратитесь к желтому листу с инструкциями по
монтажу, вложенному в инструкции на котел.
1/
2
H
H
(mini 2,5 m)
1/
2
Z
Z
1/
2
H
(mini 2,5 m)
H
8800N001
Крепление:
Наружный датчик крепится к наружной стене с
помощью прилагаемых принадлежностей: 2
шурупов CB Ø 4 и дюбелей.
8800N002A
8800N003
Нежелательные места для установки:
•

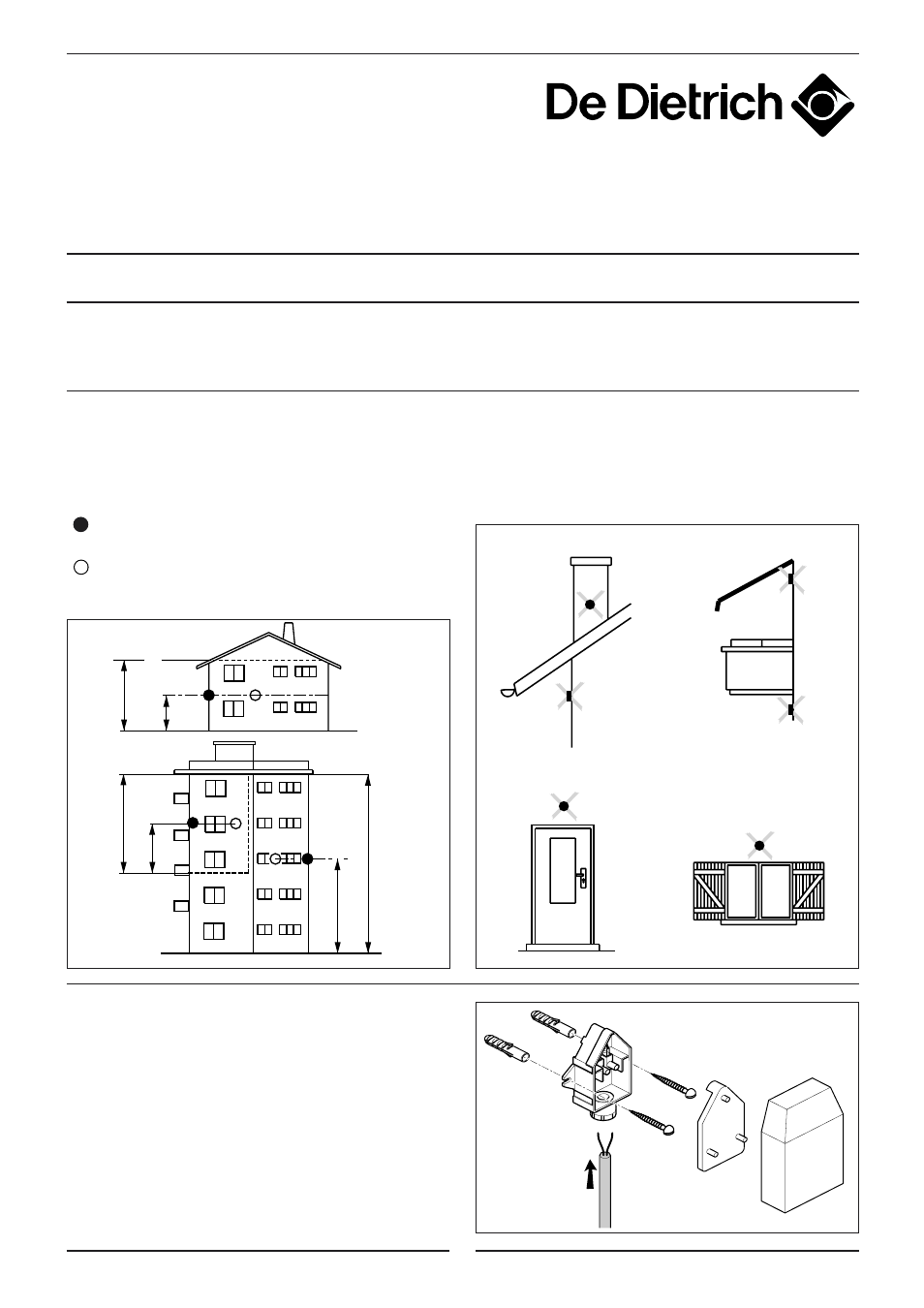

Монтаж наружного датчика
Наружный датчик монтируется на улице, на стене
отапливаемого помещения. Он должен
располагаться в легко доступном месте.
H
: высота жилой зоны, контролируемая датчиком
: рекомендуемое место крепления датчика на углу
здания
: возможное место крепления датчика
(если предыдущий вариант затруднен)
Z
: жилая зона, контролируемая датчиком
Датчик уличной температуры следует
устанавливать на стороне здания, наиболее
подверженной атмосферным воздействиям,
защищенной от прямых солнечных лучей.
