37
26/01/09 - 94863022 - 8666-4562B AD202
Polski
3.2 Montaż

Poniższe kroki są takie same dla wszystkich kotłów z szeregu
(przedstawiany model: CITY).
РУССКИЙ
3.2 Монтаж

Этапы одинаковы для всех серий котлов (представленная
модель : CITY).

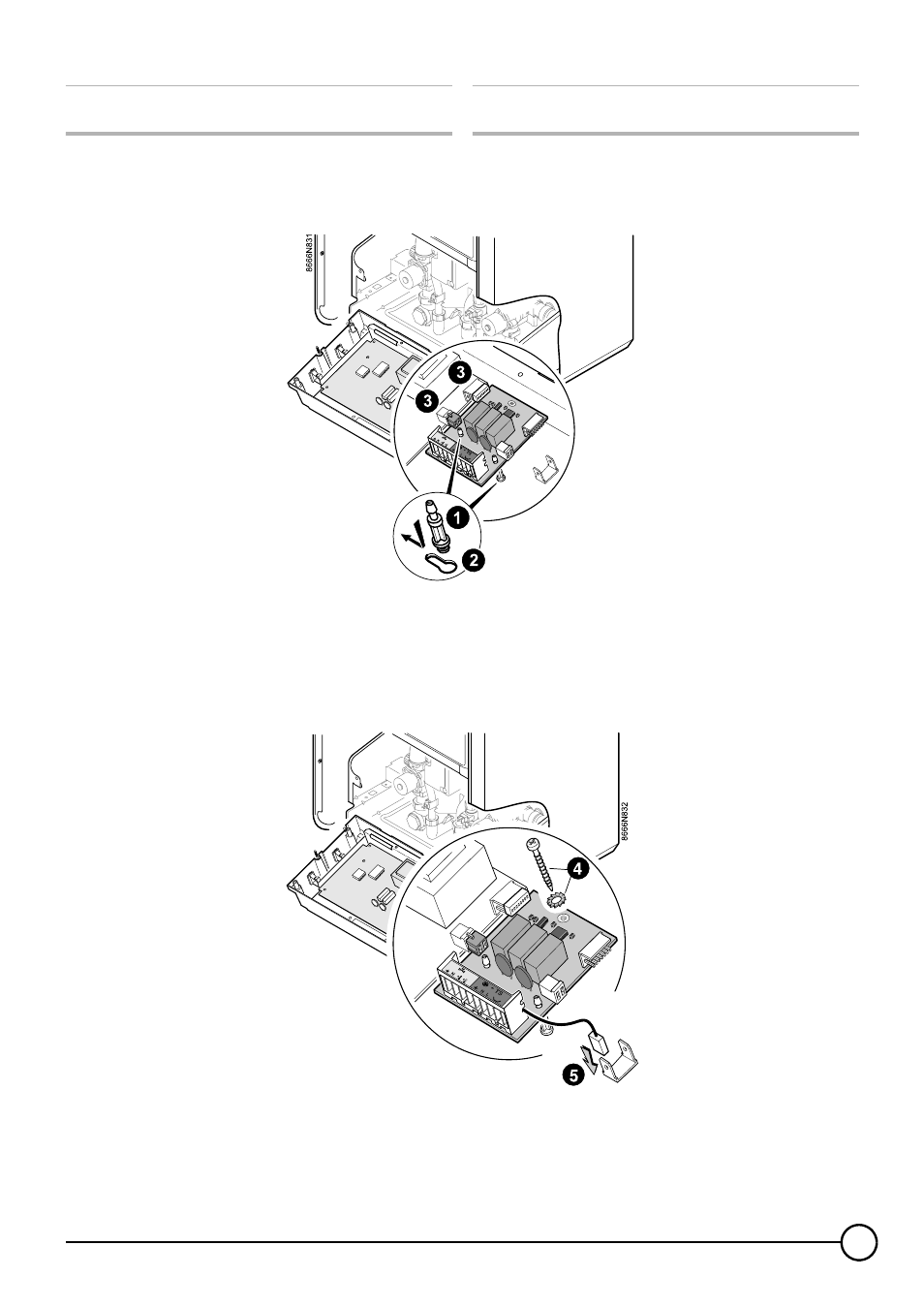

1. 2 uchwyty wcisnąć do płytki.
2. Włożyć wsporniki w otwory w konsoli sterowniczej.
3. Wsunąć płytkę naprzeciw złącza płytki zasilania elektrycznego.
1. Вставить 2 опоры под плату.
2. Вставить опоры в вытянутые прорези панели управления.
3. Передвинуть плату напротив разъемов платы питания.
4. Zamocować płytkę za pomocą wkręta i podkładki sprężystej.
5. Kabel uziemiający podłaczyć do zacisku uziemiającego.
4. Закрепить плату при помощи винта с зубчатой шайбой.
5. Подсоединить провод замыкания на корпус на разъем
замыкания на корпус.
