42

AD202

26/01/09 - 94863022 - 8666-4562B

Polski

5.2

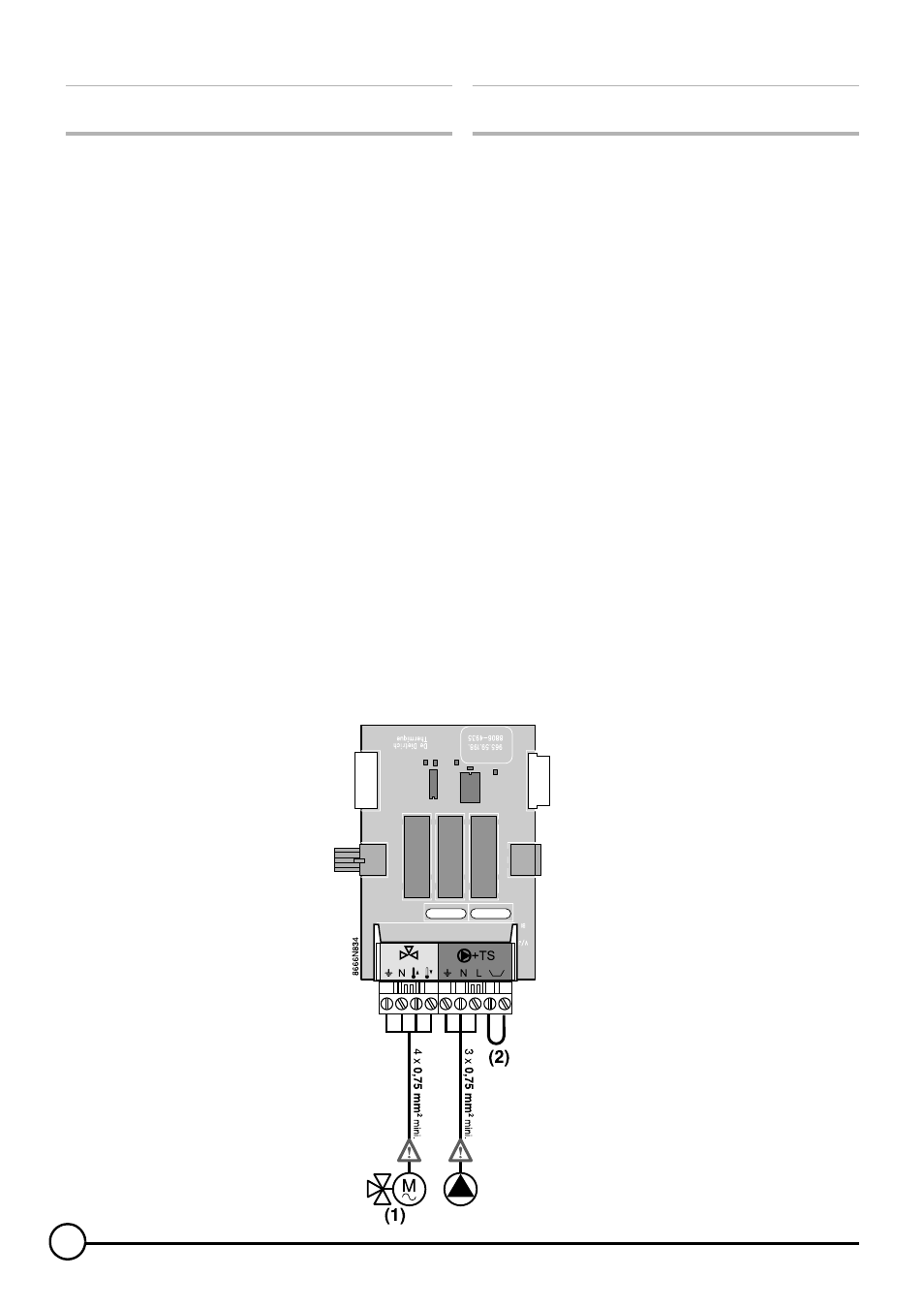

Listwa zacisków podłączeniowych



Obciążenie styków: Maksymalne obciążenie wyjścia
prądem wynosi 2A cos

ϕ

= 0.7 (= 450W prąd rozruchowy

niższy od 16A).
Jeśli obciążenie przewyższy te wartości, sterowanie należy
wykonać przez stycznik, który w żadnym wypadku nie może
być montowany w konsoli sterowniczej.

(1) Przy zaworze mieszającym z siłownikiem
Przewód dla położenia "OTW" podłączyć do zacisku

2

, przewód dla

położenia "ZAM" podłączyć do zacisku

3

, a przewód zerowy do

zacisku N.
Przy zaworze mieszającym z silnikiem termicznym
Podłączyć pomiędzy zaciskiem

2

(otwarcie) i zaciskiem N.

(2) Termostat zabezpieczający
Przy ogrzewaniu podłogowym maksymalna temperatura obiegu
mieszaczowego musi być bezwzględnie nastawiona na 50°C, a na
zasilaniu mieszacza musi być zamontowany termostat
zabezpieczający, który przy temperaturze 65°C (wg NF P 52-303-1 -
nie dotyczy Polski), w celu uniknięcia przegrzania, wyłącza pompę
obiegu podłogowego (zabezpieczenie przed przekroczeniem
temperatury).
Po usunięciu zworki z zacisków (2), podłączyć przewody termostatu
zabezpieczającego w 5-biegunowym wtyku do zacisków (2) w
miejscu oznaczonym TS.
W kotle ograniczono fabrycznie regulację temperatury obiegu
pierwotnego do 50 °C.

РУССКИЙ

5.2

Клеммная колодка



Управление силовыми устройствами : Максимальный
ток, который может быть скоммутирован на выходе,
составляет 2 А cos

ϕ

= 0,7 (= 450 Вт, пусковой ток менее

16 А).
Если нагрузка превышает одно из этих значений, то ее
необходимо подключить через контактор, который ни в
коем случае не должен быть установлен внутри панели
управления.

(1) Речь идет о двигателе с 2 направлениями вращения
Подключить открытие на зажим

2

, закрытие на зажим

3

и

нейтраль на зажим N.
Речь идет о тепломеханическом двигателе
Подключить между зажимом

2

(открытие) и зажимом N.

(2) Защитный термостат
В случае напольного отопления, обязательны ограничение
температуры значением 50°C и установка защитного термостата
с настройкой на 65°C (ср. NF P 52-303-1), который прекращает
работу циркуляционного насоса данного контура в случае
перегрева.
Подключить провода защитного термостата на 5-контактный
разъем с маркировкой TS зажимы (2), предварительно удалив
перемычку с зажимов (2).
Для котлов заводская установка системы регулирования
ограничивает температуру первичного контура величиной 50 °C.
