Дисплей
0
2
4
6
8
10
12
14
16
18
20
22
24
A
3
4
5
6
9
10
11
8
2
1
B C
7
BOCKP.
1

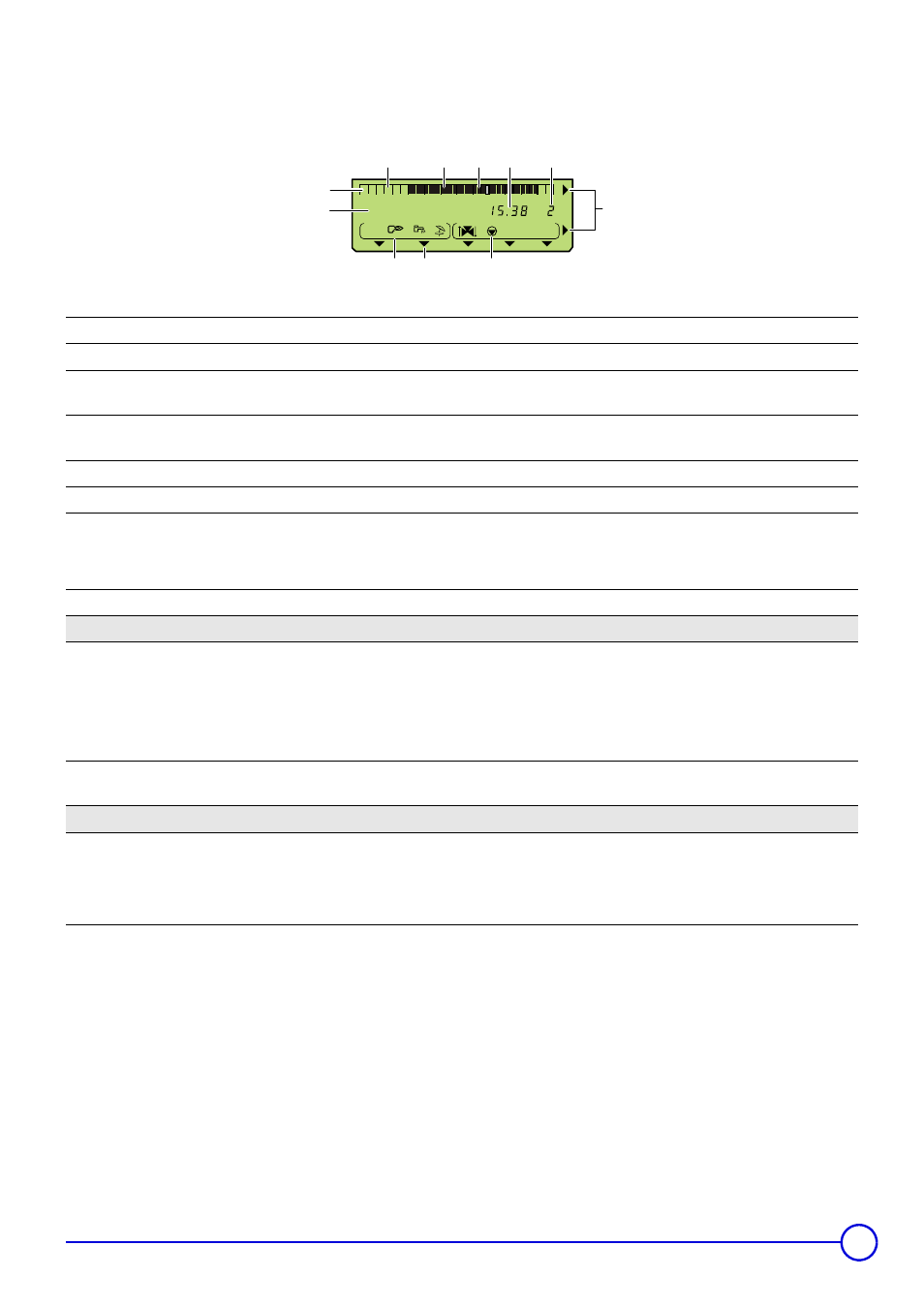

Текстовая и цифровая индикация
2
Графический индикатор отображения программы для контура А, В или С
3
Светлый участок : Период отопления с пониженной комнатной температурой или запрещенного нагрева
водонагревателя
4
Темный участок : Период отопления с комфортной комнатной температурой или разрешенного нагрева
водонагревателя
5
Мигающий курсор, обозначающий текущий час
6
Цифровая индикация (текущий час, изменяемые величины, параметры и т.д.)
7
Номер котла, для которого отображаются параметры
Z
Инструкция для панели управления - См. раздел 6.1 : Доступ к параметрам ведомых котлов (Панель
управления K3) каскада
8
Мигающие стрелки обозначают, что значения параметров могут быть изменены при помощи клавиш + и -
9
Символы работы контуров
>
Открытие 3-ходового смесителя
=
Закрытие 3-ходового смесителя
:
Насос отображаемого контура работает
A B C
Имя отображаемого контура
10
Стрелки, указывающие выбранную часовую программу (P1, P2, P3 или P4) для отображаемого контура A, B, C
или включение ручного летнего режима работы
11
Символы, обозначающие активное состояние входов/выходов
Загрузочный насос ГВС работает
#
Летний режим работы (Автоматический или Ручной)
D
Запрос на запуск горелки
