0 D 00658

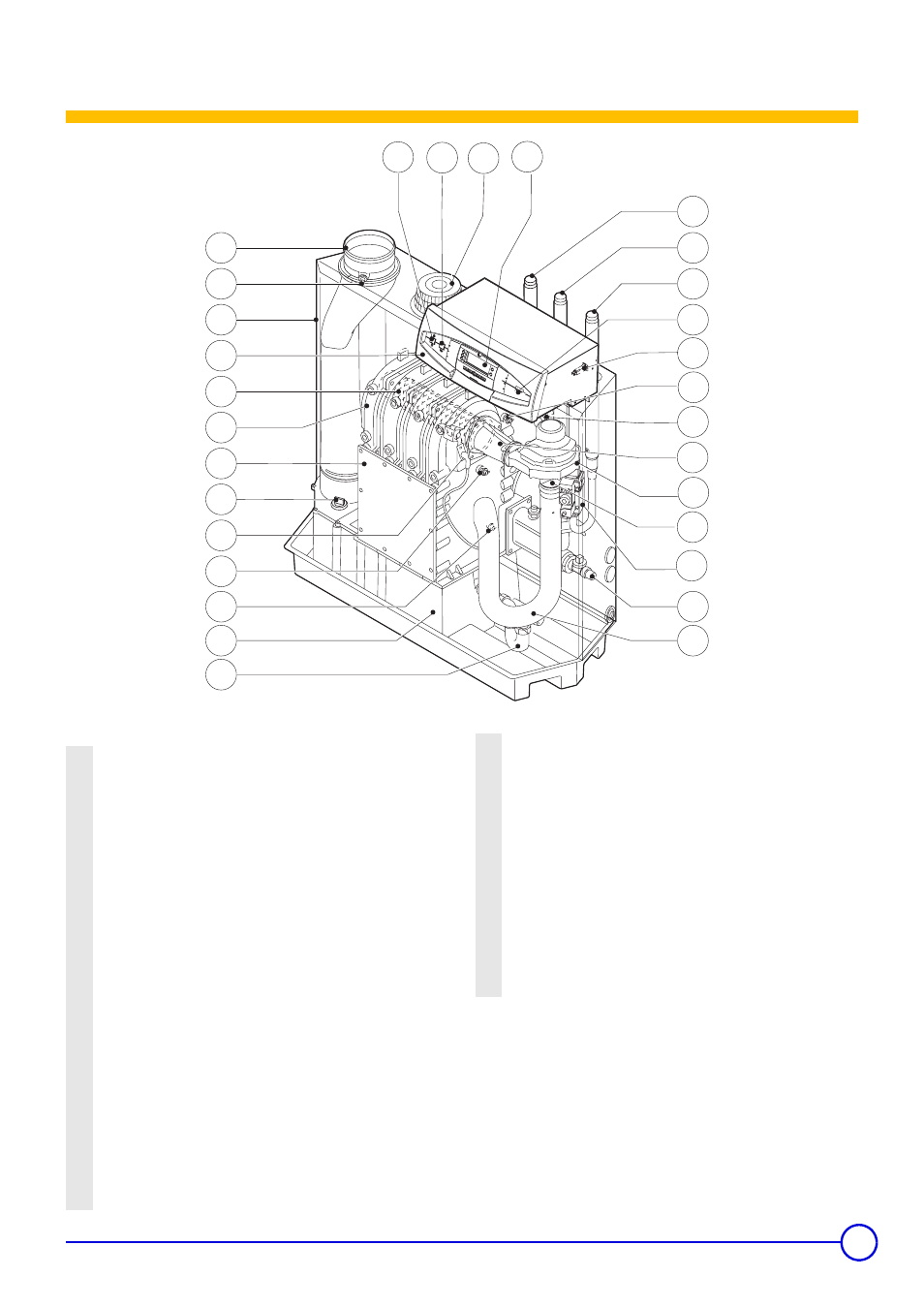

1 Удаление продуктов сгорания
2
Точка измерения O
2
/CO
2
(Место для установки датчика
дымовых газов, Дополнительное оборудование)
3 Воздухозаборник
4 Панель управления
5 Горелка
6 Теплообменник
7 Лючок для ревизии
8 Заглушка для чистки / Чистка
9 Запальный электрод / Датчик ионизации
10 Датчик температуры теплообменника
11 Датчик температуры обратной линии
12 Сборник конденсата
13 Сифон
14 Шумоглушитель
15 Кран для заполнения и слива
16 Предохранитель
17 Газовый мультиблок
18 Труба Вентури
19 Вентилятор
20 Смесительная труба
21 Реле давления уходящих газов
22 Датчик температуры подающей линии
23 Разъем для устройства программирования
24 Подключение газа
25 Подключение обратной линии
26 Подключение подающей линии
27 Кнопка ручного сброса блокировки
28 Дисплей DIEMATIC-m3
29 Подача воздуха (Защитная решетка)
30 Главный переключатель Вкл 8 / Выкл 7
3 Описание
