TL-WR720N
Беспроводной маршрутизатор N 150 Мбит/c
55
Если Вы не хотите использовать функцию фильтрации IP-адресов, оставьте настройку по
умолчанию –
Отключено. Для настройки записи фильтрации IP-адресов, нажмите
Включить Межсетевой экран и Включить Фильтрацию IP-адресов на странице
Межсетевого экрана, затем нажмите кнопку
Добавить…, после чего Вы увидите страницу
"
Добавить или изменить запись Фильтрации IP-адресов" (см. Рис. 4-41):

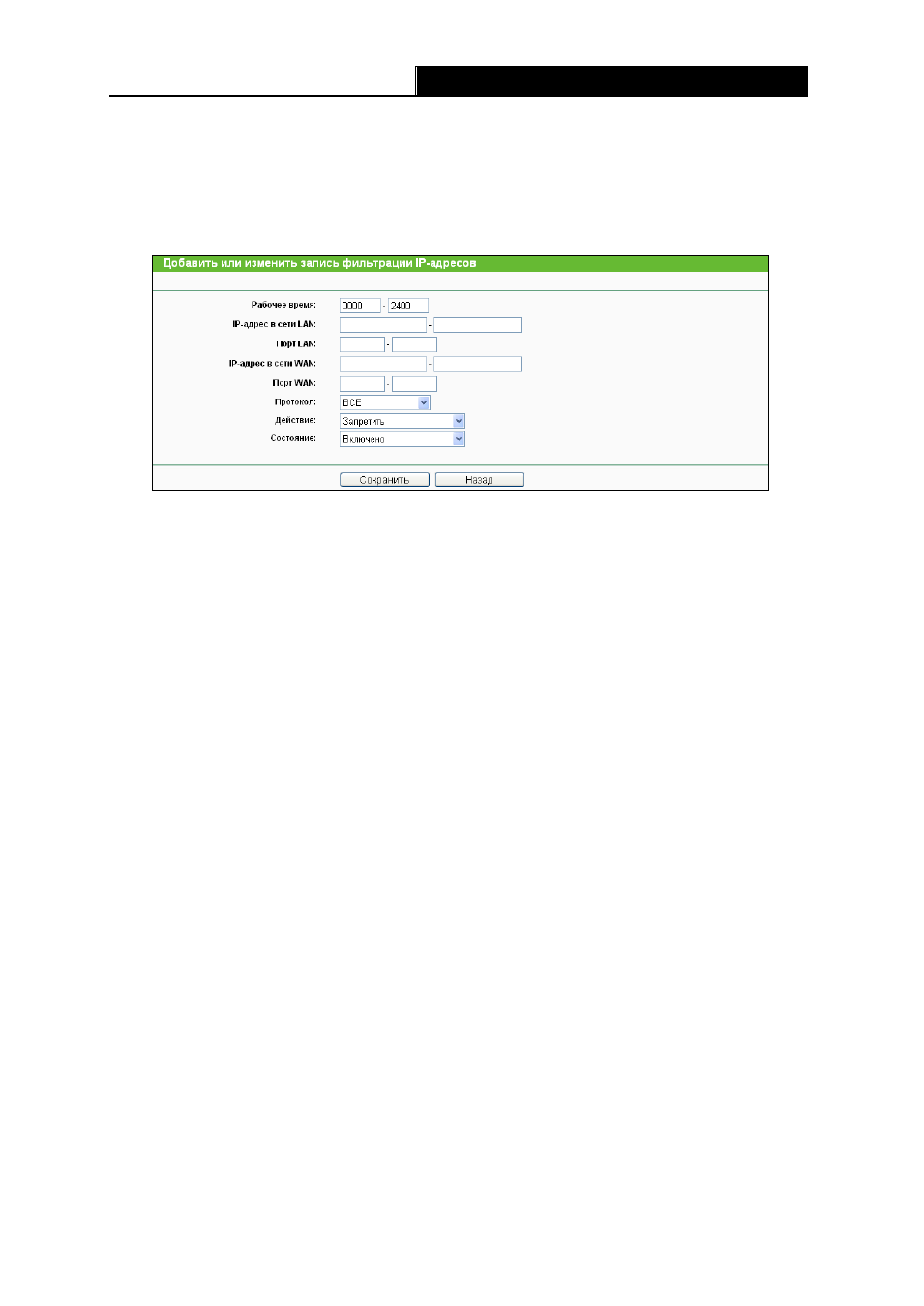

Рис. 4-41 Добавить или изменить запись Фильтрации IP-адресов
Для того чтобы создать или изменить запись правила Фильтрации IP-адресов, необходимо
выполнить следующее:
Рабочее время – Укажите временной промежуток в формате ЧЧММ, в течение
которого правило будет применимо. Например 0803 – 1705 означает, что правило будет
использоваться с 08:03 до 17:05.
IP-адрес в сети LAN – в этом поле указывается IP-адрес или диапазон IP-адресов в
сети LAN в десятичном формате с разделительными точками. Например: 192.168.0.20 -
192.168.0.30. Если поле будет не заполнено, это означает, что в данном поле
указываются все IP-адреса в сети LAN.
Порт LAN – в этом поле указывается порт или диапазон портов LAN. Например: 1030 –
2000. Если поле будет не заполнено, это означает, что в данном поле указываются все
порты в сети LAN.
IP-адрес в сети WAN – в этом поле указывается IP-адрес или диапазон IP-адресов в
сети WAN в десятичном формате с разделительными точками. Например: 61.145.238.6
– 61.145.238.47. Если поле будет не заполнено, это означает, что в данном поле
указываются все IP-адреса в сети WAN.
Порт WAN – в данном поле указывается порт или диапазон портов в сети WAN.
Например: 25 – 110. Если поле будет не заполнено, это означает, что в данном поле
указываются все порты в сети WAN.
Протокол – необходимо выбрать, какой протокол будет использоваться: TCP, UDP или
All (все протоколы, поддерживаемые маршрутизатором).
Действие – необходимо указать Разрешить или Запретить пропуск трафика через
маршрутизатор.
