Рис. 4-3) – Инструкция по эксплуатации TP-Link TL-WR720N V1
Страница 26
TL-WR720N
Беспроводной маршрутизатор N 150 Мбит/c
19

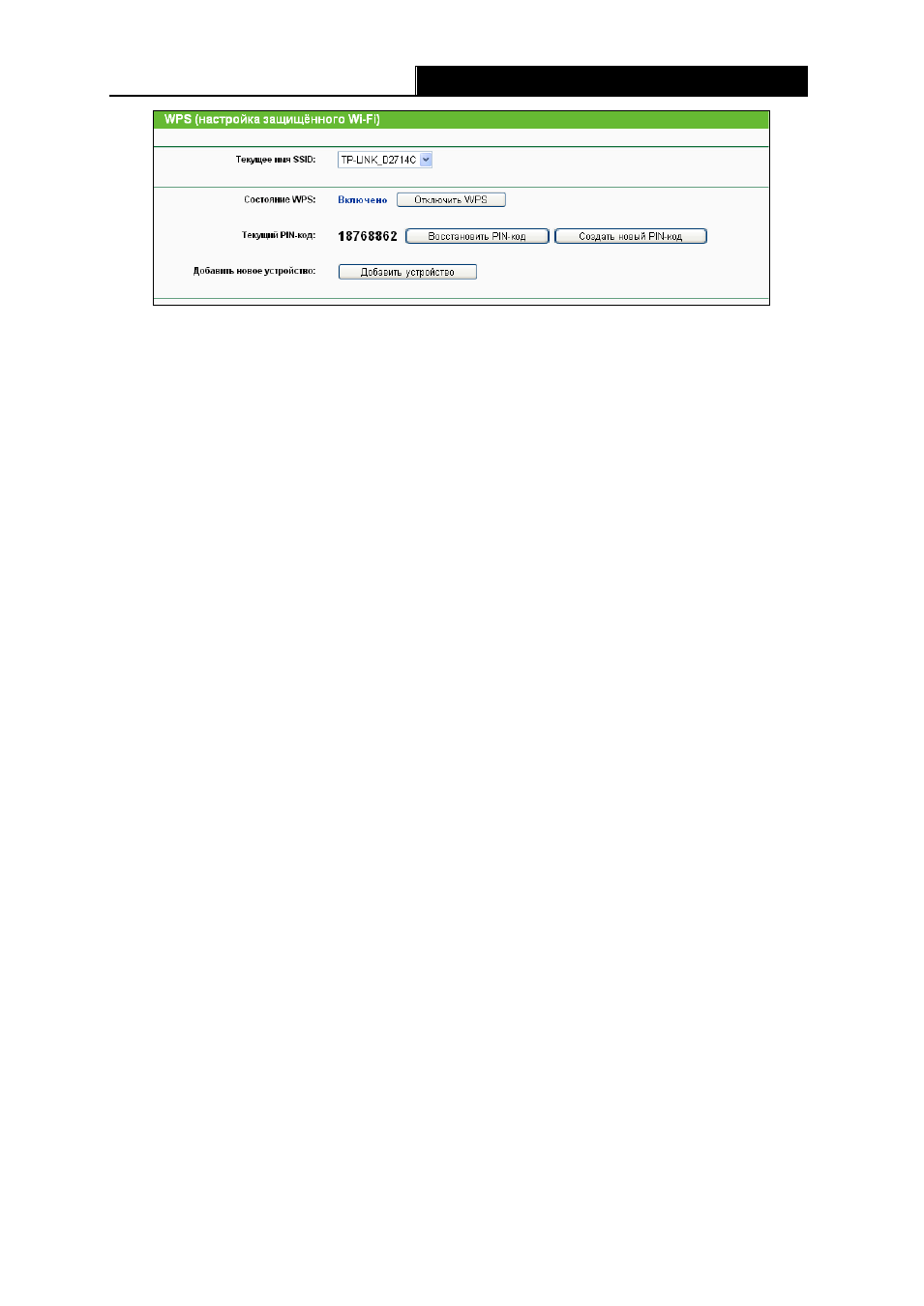

Рис. 4-3 Функция WPS
Текущее имя SSID – Маршрутизатор поддерживает несколько беспроводных сетей с
разными именами (SSID), из выпадающего списка можно выбрать SSID для настройки
функции WPS соответствующей сети. Для примера, если беспроводные клиенты хотят
подключиться к одной из беспроводных сетей маршрутизатора с SSID
“TP-LINK_E3C860” посредством WPS, то в поле
Текущая беспроводная сеть (SSID)
необходимо указать TP-LINK_E3C860.
Состояние WPS – Включение/Выключение функции WPS.
Текущий PIN-код – Здесь отображается текущее значение PIN маршрутизатора.
Значение PIN для устройства можно найти на корпусе устройства.
Восстановить PIN-код – Восстановить значение PIN, используемое по умолчанию.
Создать новый PIN-код – Нажав эту кнопку, вы получите новое случайное значение
PIN маршрутизатора. Сгенерировав новое значение PIN, вы обеспечиваете
безопасность сети.
Добавить устройство – Нажав эту кнопку, вы можете вручную добавить новое
устройство к существующей сети.
b). Для добавления нового устройства:
Если беспроводной адаптер поддерживает Wi-Fi Protected Setup (WPS), вы можете
установить
беспроводное
подключение
между
беспроводным
адаптером
и
маршрутизатором при помощи Push Button Configuration (PBC) или PIN.
Примечание:
Чтобы установить успешное подключение с помощью WPS, на новом устройстве так же
необходимо произвести соответствующую настройку для использования функции WPS.
I. Настройка с помощью кнопки WPS
Этот метод можно использовать, если клиентское устройство имеет кнопку WPS.
Посредством PBC
Если беспроводной адаптер поддерживает Wi-Fi Protected Setup и Push Button Configuration
(PBC), вы можете добавить его к сети посредством PBC при помощи следующих трех
способов.
