4
)
Внимание:
Убедитесь в том, что установлено правильное значение
напряжения, так как иное напряжение может привести к
поломке устройства.
3. Соедините порт LAN OUT с Ethernet-устройством с
помощью кабеля CAT5 UTP для передачи данных.
4. Соедините порт DC OUT с портом питания этого же
Ethernet-устройства с помощью прилагаемого кабеля
питания.
)
Внимание:
Мощность Ethernet-устройства должна быть менее 10 Вт.
Теперь Ethernet-устройство может работать с данными и
питанием в обычном режиме.

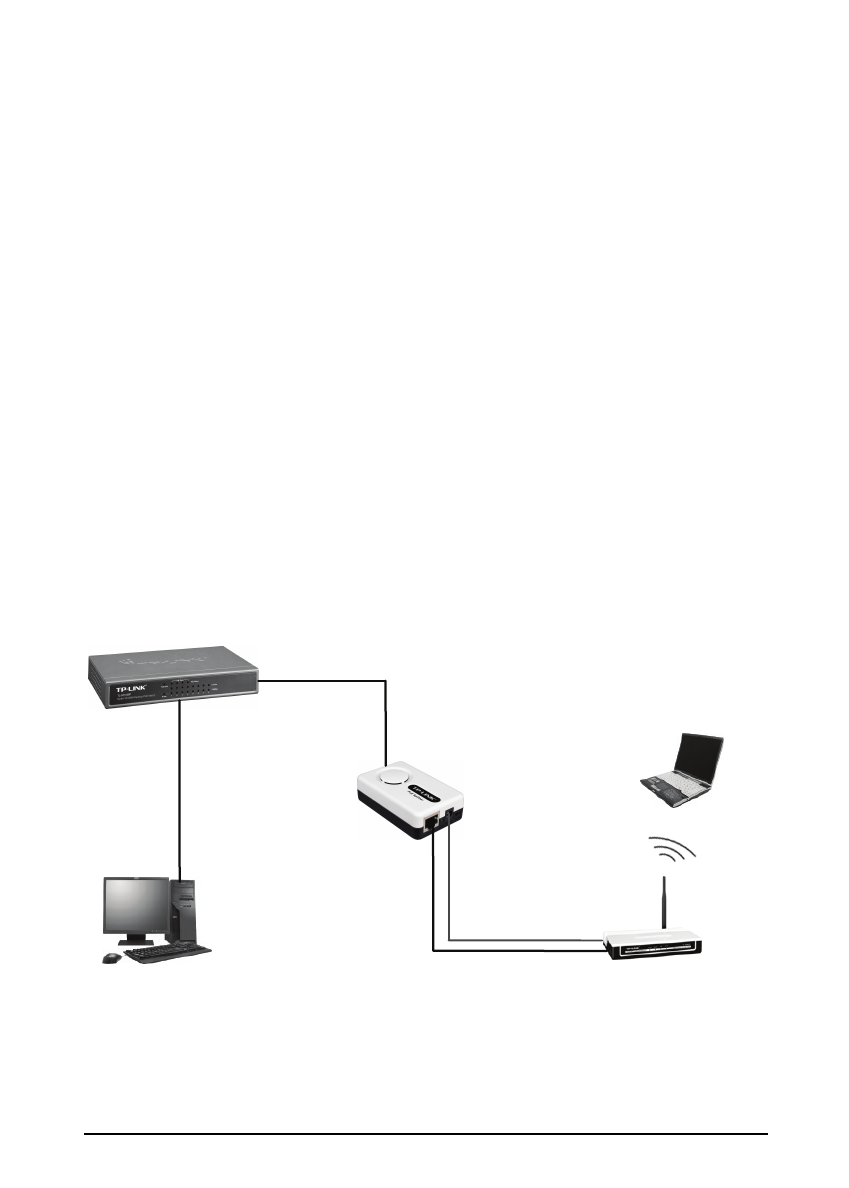

Топология сети выглядит следующим образом:
Коммутатор PoE
TL-SF1008P
Компьютер
Кабель CAT5 UTP
(питание + данные)
Сплиттер PoE
TL-POE10R
Беспроводная точка
доступа
TL-WA701ND
Кабель CAT5 UTP
(данные)
Кабель электропитания
Ноутбук с
беспроводным адаптером
