Глава 3 Подключение сплиттера PoE
Вы можете использовать PoE-сплиттер TL-POE10R вместе
с PSE-устройствами или PoE инжектором для расширения
вашей сети в тех местах, где нет проводов или розеток и где
вы хотели бы установить такие устройства, как точки
доступа, IP-камеры или IP-телефоны и т.д. Для правильного
подключения Сплиттера PoE необходимо проделать
следующие шаги:
1. С помощью кабеля CAT5 UTP соедините порт PoE
PSE-устройства (например, PoE Switch) с портом
POWER+DATA IN.
2. Выберите подходящий режим питания постоянного тока
с помощью переключателя Power-mode Switch, по
умолчанию это значение равно 12 В.

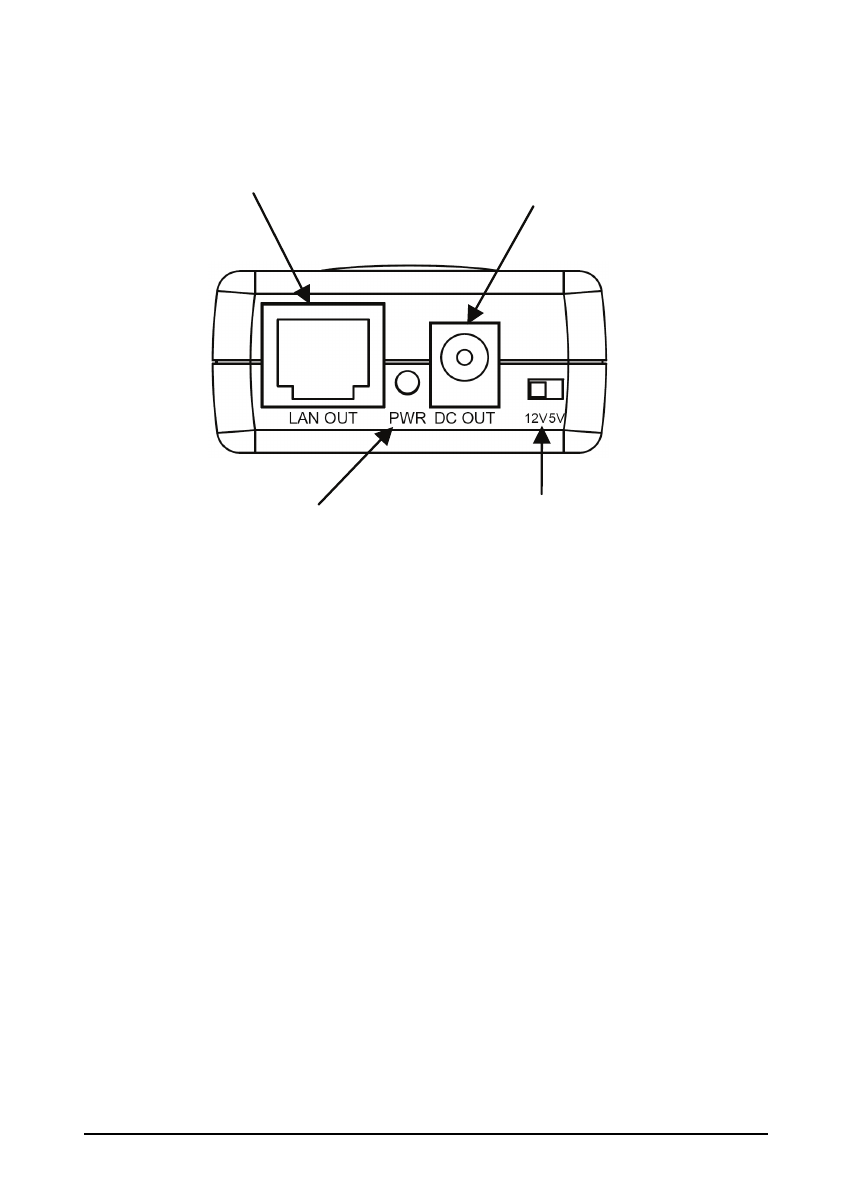

DC OUT: Соедините порт
питания Ethernet-устройства с
помощью поставляемого кабеля
питания для передачи питания
5 или 12 В пост. тока.
PWR: Индикатор горит
ровным зеленым светом,
означающим
что
PSE-устройство или
PoE-инжектор могут
передавать питание.
Power-mode switch: Вы
можете выбрать режим
исходящего питания 12 или 5
В
пост. тока путем
переключения выключателя
вправо-влево.
LAN OUT: Соедините с
Ethernet-устройством
с
помощью кабеля CAT5 UTP
для передачи данных.
