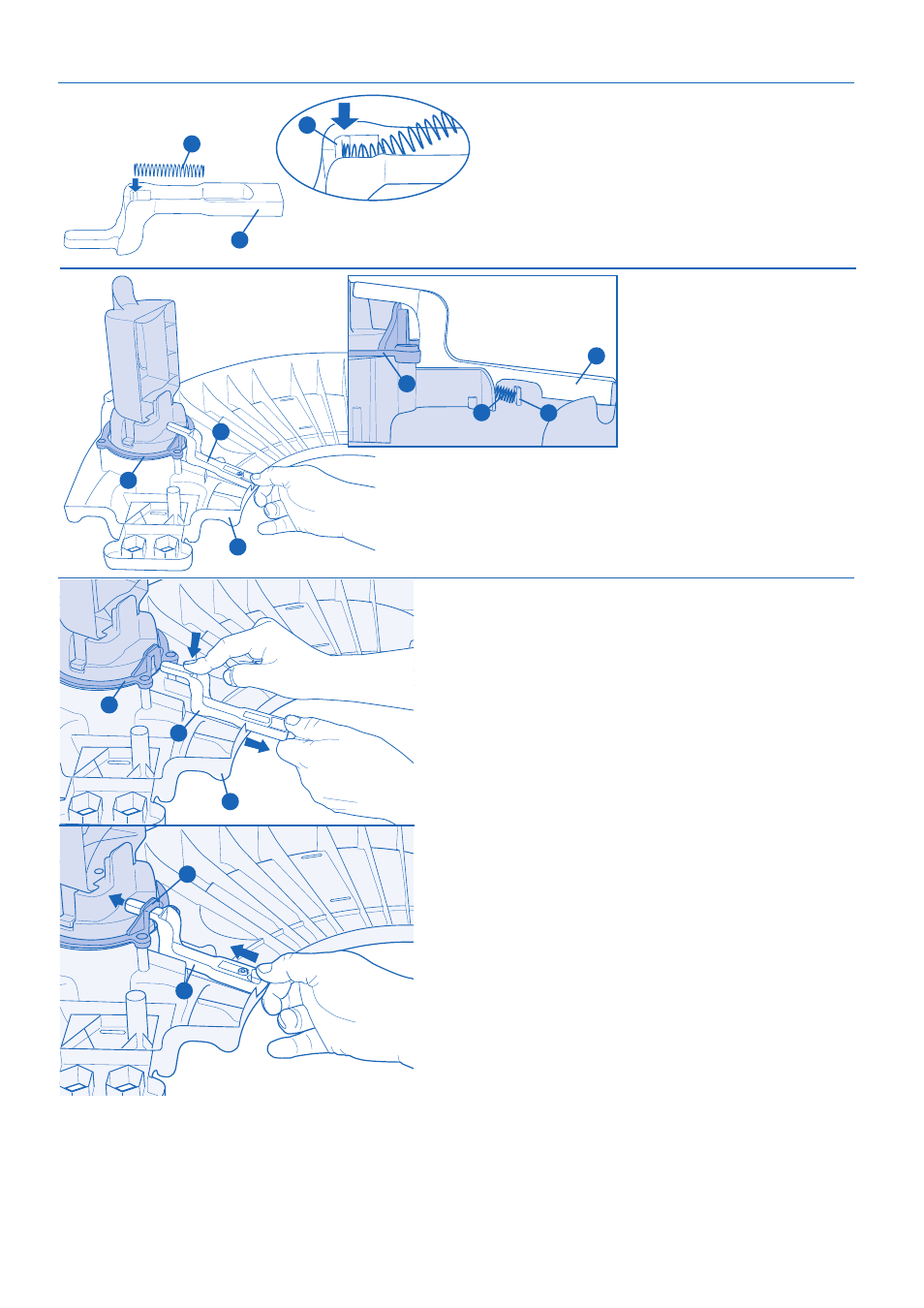

3. Вставьте конец 44,5-мм пружины
G в паз Н фиксатора
опоры
I, как показано на рисунке.
Внимание: Правильно установленная пружина сама
держится на месте.
Повторите операцию для всех четырех опор.
Вид сбоку в разрезе
4. Поставьте фиксатор опоры
I
одним концом на стопорное коль-
цо
D, а другим – на внутренний
край
А столика, как показано на
рисунке.
Внимание: Вид сбоку в разрезе
показывает положение пружины
G относительно выступа J, при
котором фиксатор будет работать
правильным образом.
Ступень 2: Сборка столика
5. Нажмите вниз на фиксатор опоры
I, одновременно вытяги-
вая его в сторону середины столика, пока он не соскользнет
с края стопорного кольца, как показано на рисунке.
6. Удерживая фиксатор опоры
I, дайте пружине задвинуть его
обратно в прорезь в стопорном кольце
D, как показано на
рисунке.
