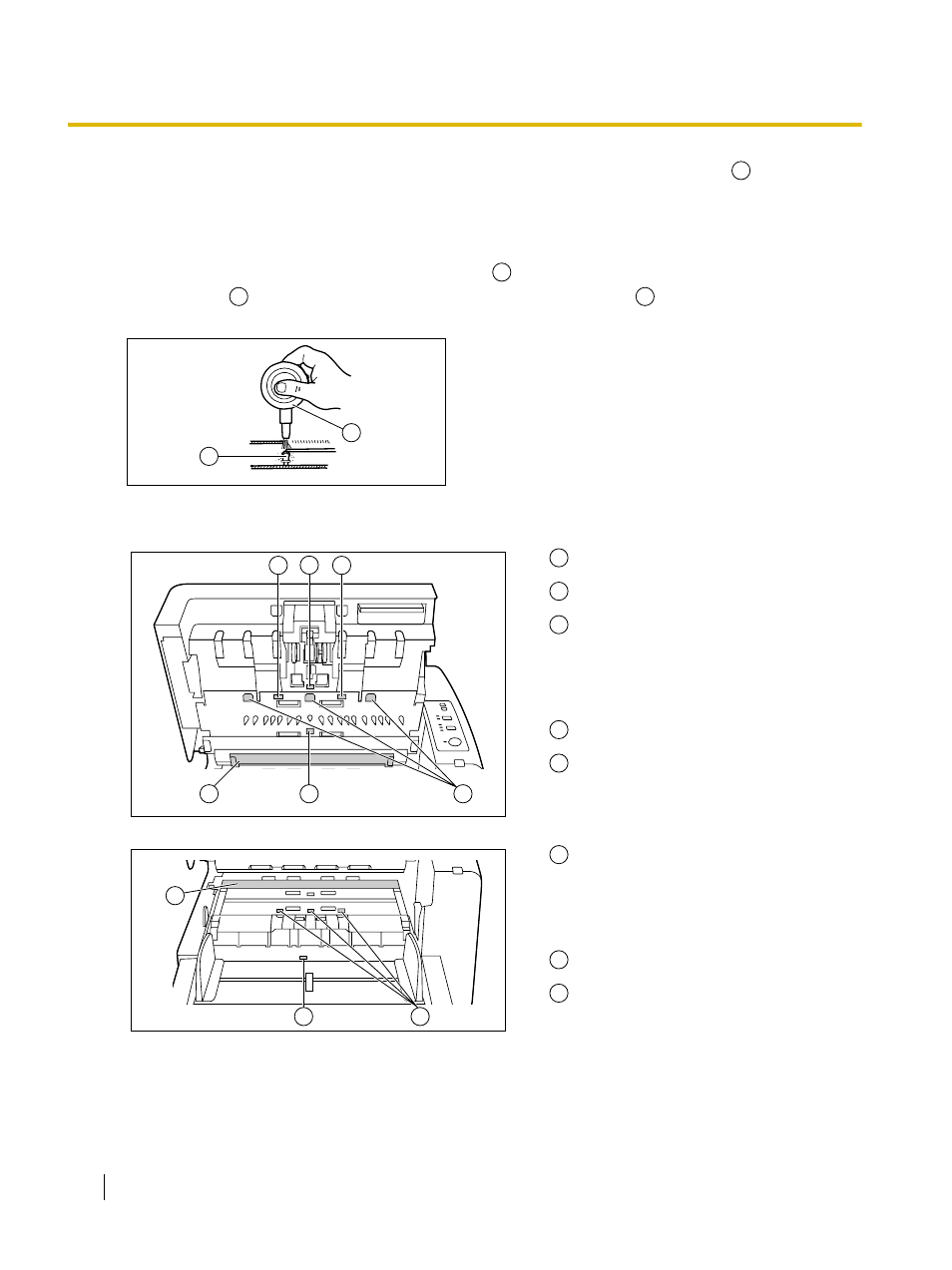

3. Прочистите сенсоры с помощью поставляемого со сканером устройства обдува ( 1 ), а затем
протрите крышки датчиков изображения бумагой для чистки валиков (стр. 53).
Чистка сенсоров и отражателей
Снимите щетку с обдувающего приспособления ( 1 ), поднесите его к отверстиям для сенсоров и
отражателей ( 2 ), а также к отступам транспортера, и сдуйте грязь ( 2 ), как показано на рисунке
ниже.
1
2
Расположение сенсоров
5
4 4 3
6 7
3 Сенсор ожидания
4 Датчик перекоса
5 Детекторы двойной подачи
(На моделях KV-S4065CL /
KV-S4065CW установлен только 1
детектор подачи сдвоенных листов
в центре.)
6 Сенсор старта
7 Крышка сенсора изображения (F)
9
10
8
8 Детекторы двойной подачи
(На моделях KV-S4065CL /
KV-S4065CW установлен только 1
детектор подачи сдвоенных листов
в центре.)
9 Детектор бумаги
10 Крышка сенсора изображения (B)
