4
M + – OK
8968.02
28,5
81,5
85
44,5
7
9
8
8969.02
47
Руководствуясь данной инструкцией по
эксплуатации, электромонтаж, ввод в
эксплуатацию и техническое
обслуживание регулятора может
производить только специалист.
Вынимать прибор и его комплектующие
из упаковки следует только на месте
установки, проверив при этом, все ли
детали вынуты из упаковки.
2.1 Предписания и
определения
Запрещена эксплуатация
приборов:
– в помещениях, являющихся
взрывоопасными в связи с
находящимися там химикатами,
газами и другими испаряющимися
веществами;
– в непосредственной близости с
трубопроводами и контейнерами,
содержащими горючие и
взрывоопасные вещества.
• Все работы по электрическому
подключению и установке следует
проводить согласно определениям
Союза немецких электротехников
(DIN VDE 0100 T520 A3), правилам
электроснабжающего предприятия, а
также национальным и региональным
правилам.
• Обратите внимание на технические
данные с обратной стороны прибора.
Указанное напряжение должно
совпадать с напряжением в сети.
• При установке регулятора в
помещениях с ванной или душем
особое внимание следует обратить
на степень защиты, которая должна
соответствовать маркировке на
приборе.
• Регулятор следует установить так,
чтобы человек, находящийся в
ванной комнате не находился в
контакте с выключателем и
регулирующим устройством прибора.
• При разрыве или коротком
замыкании провода температурного
датчика нагрев отключается.
2.2 Монтаж
температурного датчика
Перед нанесением верхнего слоя
полового покрытия необходимо
уложить полую трубку для
температурного датчика в основу таким
образом, чтобы поверхность основы
осталась плоской; см. инструкцию по
эксплуатации и монтажу для
нагревательных матов.
С помощью гибкого провода
стандартный провод температурного
датчика можно удлинить до 50 м.
В повреждении регулятора
провод температурного датчика
может оказаться под сетевым
напряжением.

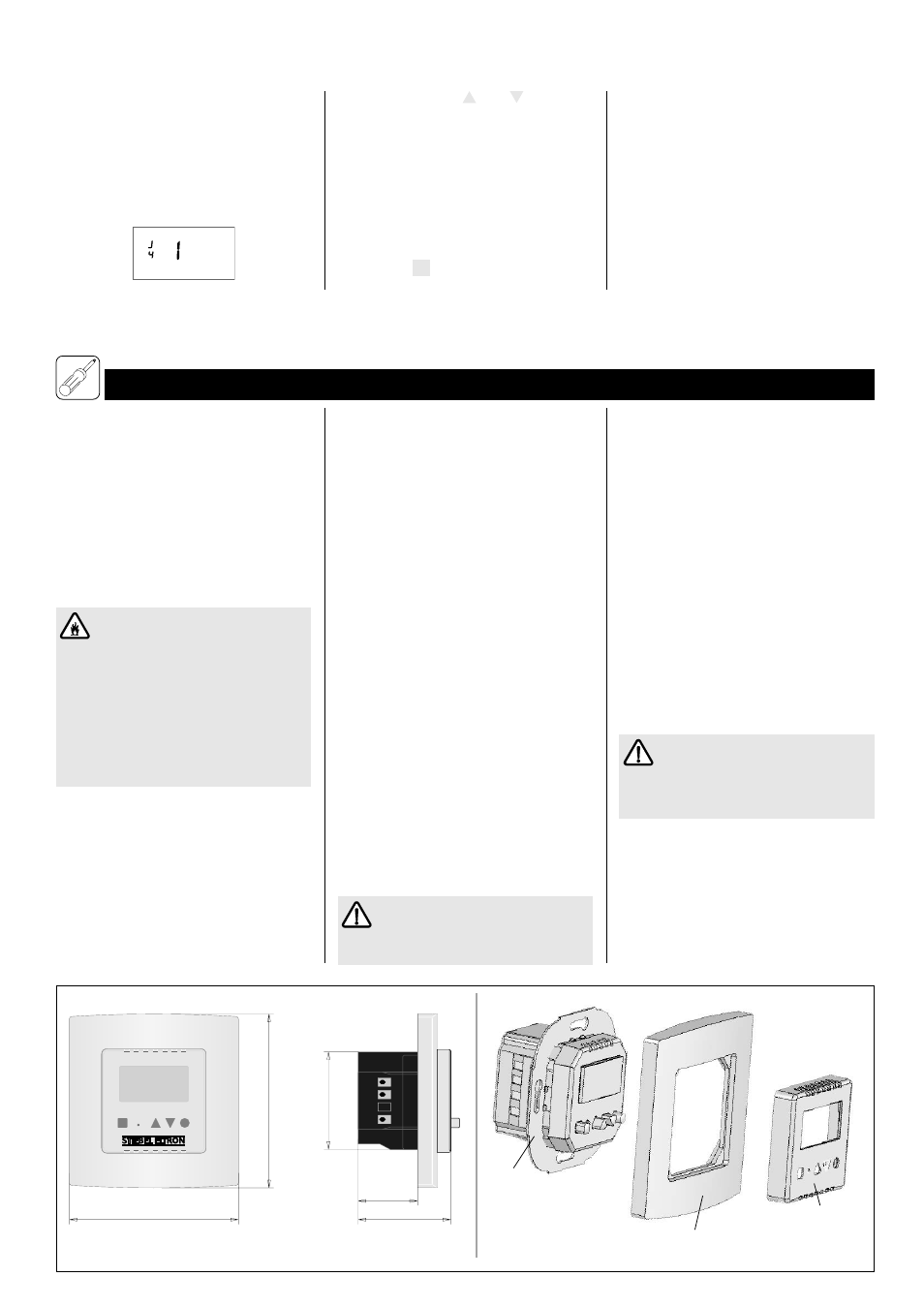

2.3 Монтаж регулятора
температуры
Регулятор температуры необходимо
устанавливать в стандартной UP-коробке
для выключателя диаметром 55 мм.
Для установки регулятора температуры
необходимо выполнить следующие
действия:
– полностью снять съемные рамку (7, 8);
– произвести электрическое
подключение согласно схеме,
указанной ниже или на обратной
стороне крышки регулятора;
– регулятор температуры (9)
поместить в коробку для установки
выключателя и зафиксировать
винтовым соединением;
– установить крышку корпуса (7) и при
необходимости рамку выключателя
(8) на место.
Необходимо учитывать
требования инструкции по
эксплуатации для нагревательных
матов, к которым должен быть
подключен регулятор температуры.
2.4 Передача пользователю
Объясните пользователю принцип
работы нагревательного мата и
регулятора температуры. Обратите его
особое внимание на указания по мерам
безопасности.
2. Инструкция по монтажу
для специалиста
Интеллектуальная функция
Если активирована интеллектуальная
функция, то регулятор RTF-Z
автоматически включает поддержание
постоянной температуры пола таким
образом, что режим «комфортная
температура» достигается к
установленному времени запуска.
⇒ Нажать клавишу + или – , чтобы
активировать (индикация «1») или
деактивировать (индикация «0»)
интеллектуальную функцию.
Если интеллектуальная функция
деактивирована, то настроенное
время запуска в программе
настройки времени является
началом времени нагрева.
⇒ Нажать клавишу «ОК» для возврата к
настройке индикации или нажать
клавишу
M для выхода из режима
юстировки.
