STIEBEL ELTRON RTF Z с 01.03.2009 - Инструкция

1 2 3 4 5 6
6 12 18 24 0
7
P
2
S
1
P
2.5
M +
–
OK
6 9 3 15 21
S1
понедельник -пятница
суббота -воскресенье
S1
E1
E1
S2
S3
E2
E3
E1
E2
S1
S2
P1
P2
P3
12 18 24
время суток
Комфортная температурав ином случае Пониженная температура
6 00
6 00
12 00
9 00
9 00
14 00
16 00
17 00
23 00
23 00
23 00 7 00
программа

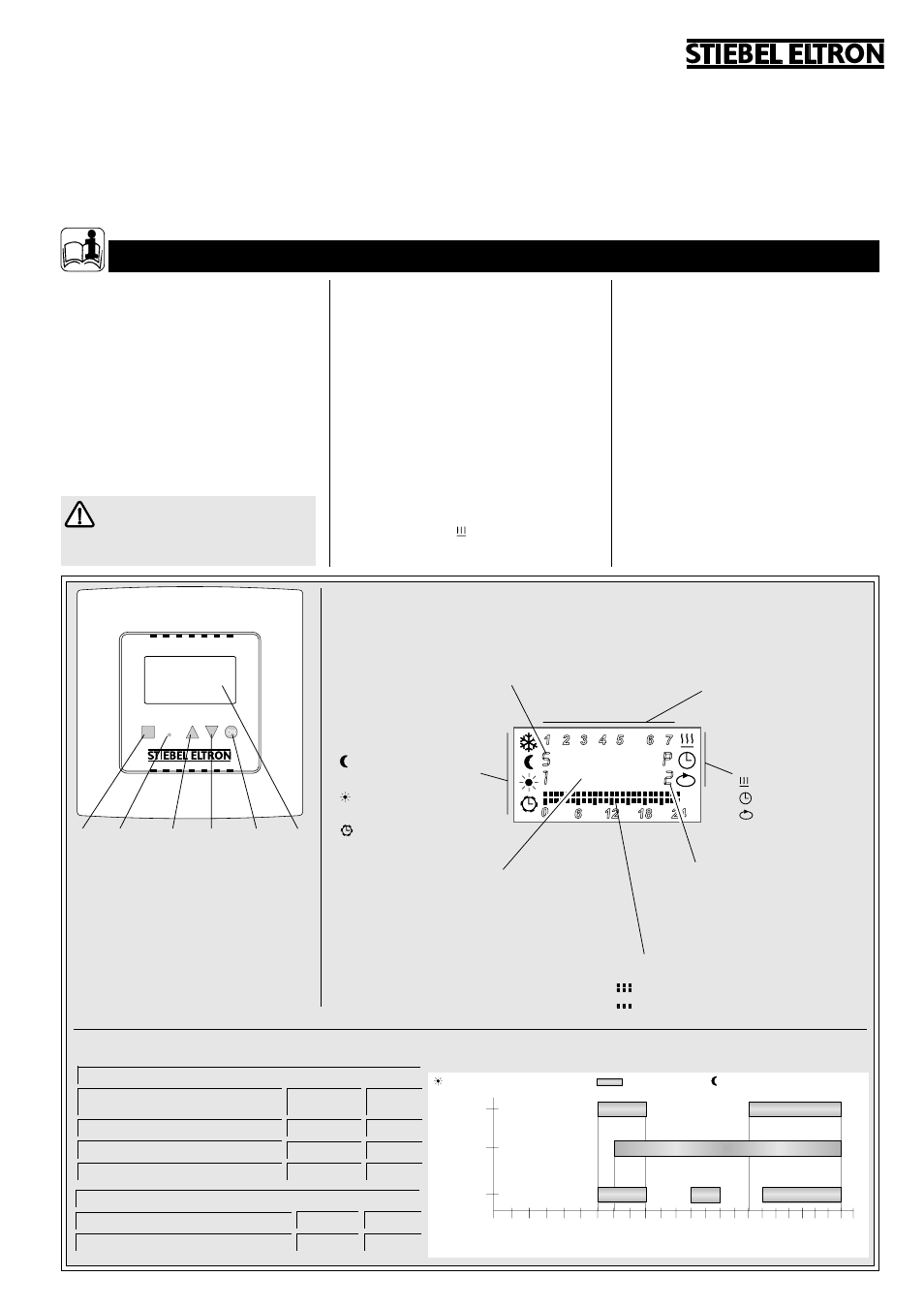

1. Инструкция по эксплуатации
для специалиста и пользователя
1 M - выбор режима работы или функции
путем многократного нажатия
2 Reset – восстановление заводской
настройки. Нажать на утопленную
клавишу тупым не проводящим ток
предметом
3 увеличение настраиваемого значения
4 уменьшение настраиваемого значения
5 подтверждение настраиваемого
значения
6 дисплей
1 2 4 5 6
8966.02
8967.01
Функции (см.
символы)
Нагрев
Текущее время
P
Выбор программ
Режимы работы
7 Защита от замерзания
Пониженная
температура
Комфортная
температура
Программа настройки
часов
Дни недели
1-5 понедельник – пятница
6+7 суббота + воскресенье
Время запуска/время завершения в подпрограмме
S1 1-е время включения
E1 1-е время выключения
S2 2-е время включения E2 2-е время выключения
S3 3-е время включения E3 3-е время выключения
Индикация значений
Заданное значение
температуры поверхности
пола (условное обозначение;
например, 2.5 = примерно
25°С) или время
Сегменты таймера
Комфортная температура
Пониженная температура
Время переключения в подпрограммах (см.рис.)
Индикация на дисплее
Условное
обозначение °C
Заводские настройки
Режимы работы
Защита от замерзания 1.0 около 10
Пониженная температура 1.8 около 18
Комфортная температура 2.5 около 25
Пределы настройки температуры
Макс. температура поверхности пола 4.0 около 40
Мин. температура поверхности пола 1.0 около 10
3
Подпрограммы
Р1
программа 1
Р2 программа 2
Р3 программа 3
RTF-Z
Регулятор температуры пола
Инструкция по эксплуатации и монтажу
18
55
82
5
21
226
01
Во избежание воспламенения,
возможного удара электрическим током
и травм, необходимо использовать
электроприборы с предельной
осторожностью.Несоблюдение
указанных в инструкции рекомендаций
по эксплуатации приборов может
привести к пожару, повреждениям и
травмам.
Перед применением регулятора
внимательно прочтите данную
инструкцию и содержащиеся в ней
указания по эксплуатации
.
Бережно сохраняйте данную
инструкцию, при смене владельца
помещения передайте ее следующему
владельцу.
Описание прибора
RTF-Z – регулятор с цифровым
недельным таймером предназначен
для регулировки температуры пола с
устанавливаемым температурным
режимом. Возможно выбрать любой из
4 режимов работы.
После подключения к электросети, до
тех пор, пока не установлено текущее
время, регулятора автоматически
включается в режим «комфортная
температура», и подогревает пол до
заданной температуры, установленной
заводом-изготовителем (нагрев можно
определить по индикации символа
«Режим нагрева»
). После установки
текущего времени регулятор
автоматически переключается в режим
«почасовая программа» (время
переключения см. на диаграмме).
С помощью самообучающейся функции
RTF-Z в почасовой программе
временем запуска вводится
непосредственно момент времени, с
которого должна быть достигнут режим
«комфортная температура». Начало
времени нагрева, таким образом,
находится до настроенного времени
запуска. Самообучающаяся
(интеллектуальная) функция
активирована на заводе, но в режиме
юстировки ее можно деактивировать.
