Монтаж
Монтаж
9.2.3 при необходимости подготовить подключение
циркуляционной линии
циркуляционный трубопровод подключается к штуцеру
циркуляционного контура, но при необходимости можно
использовать также и штуцер для термометра (см. главу
«технические характеристики / размеры и соединения»).
» удлинение штуцера циркуляционного контура необхо-
димо выполнить до установки теплоизоляции.
9.2.4 Монтаж теплоизоляционного материала
теплоизоляционный материал предлагается в качестве
принадлежностей (см. главу «описание устройства / при-
надлежности»).
» установка теплоизоляции производится в соответ-
ствии с приложением. при этом нужно обеспечить до-
статочное для монтажа пространство.
9.2.5 Подвод воды и установка предохранительного
узла
казание
Все работы по подключению воды и монтажу при-
бора необходимо производить в соответствии с
инструкцией.
» хорошо промыть трубопровод.
» Смонтировать выпускную линию горячей воды.
» подобрать размеры выпускной трубы таким образом,
чтобы горячая вода могла вытекать беспрепятственно
при полностью открытом предохранительном клапа-
не. продувочное отверстие предохранительного кла-
пана должно оставаться открытым в атмосферу.
» Смонтировать продувочный трубопровод предохра-
нительного узла с постоянным уклоном вниз.
» необходимо соблюдать указания из инструкции по
монтажу предохранительного комплекта.
9.2.6 подключение к источнику питания
ОПАСНОСТЬ поражения электрическим током
При любых работах полностью отключайте при-
бор от сети!
ОПАСНОСТЬ поражения электрическим током
Прибор рассчитан только на постоянное элек-
трическое подключение со стационарно про-
ложенным электрическим кабелем, предназна-
ченным только для данного прибора. Для от-
ключения от сети должна быть предусмотрена
возможность размыкания контактов по всем
полюсам не менее 3 ММ, например, с помощью
предохранителей.
Опасность повреждения!
Следует соблюдать данные на заводской таблич-
ке. Напряжение сети должно совпадать с указан-
ным на табличке.
Подключение защитного провода
Прибор должен быть подключен к защитному
проводу!
» Снять крышку распределительного отсека.
» подготовить соединительный кабель и пропустить его
через кабельный ввод в распределительный отсек. Вы-
брать сечение провода в соответствии с мощностью
прибора.
» подключить нужную мощность в соответствии с при-
мерами соединений (см. главу «технические характе-
ристики / Электрические схемы и соединения»).
» при необходимости подсоединить устройство дистан-
ционного управления для быстрого нагрева (см. главу
«технические характеристики / Электрические схемы
и соединения»).
» установить крышку распределительного устройства.
Модель прибора с двухконтурным режимом
» пометить шариковой ручкой выбранную присоединя-
емую мощность и напряжение на заводской табличке.

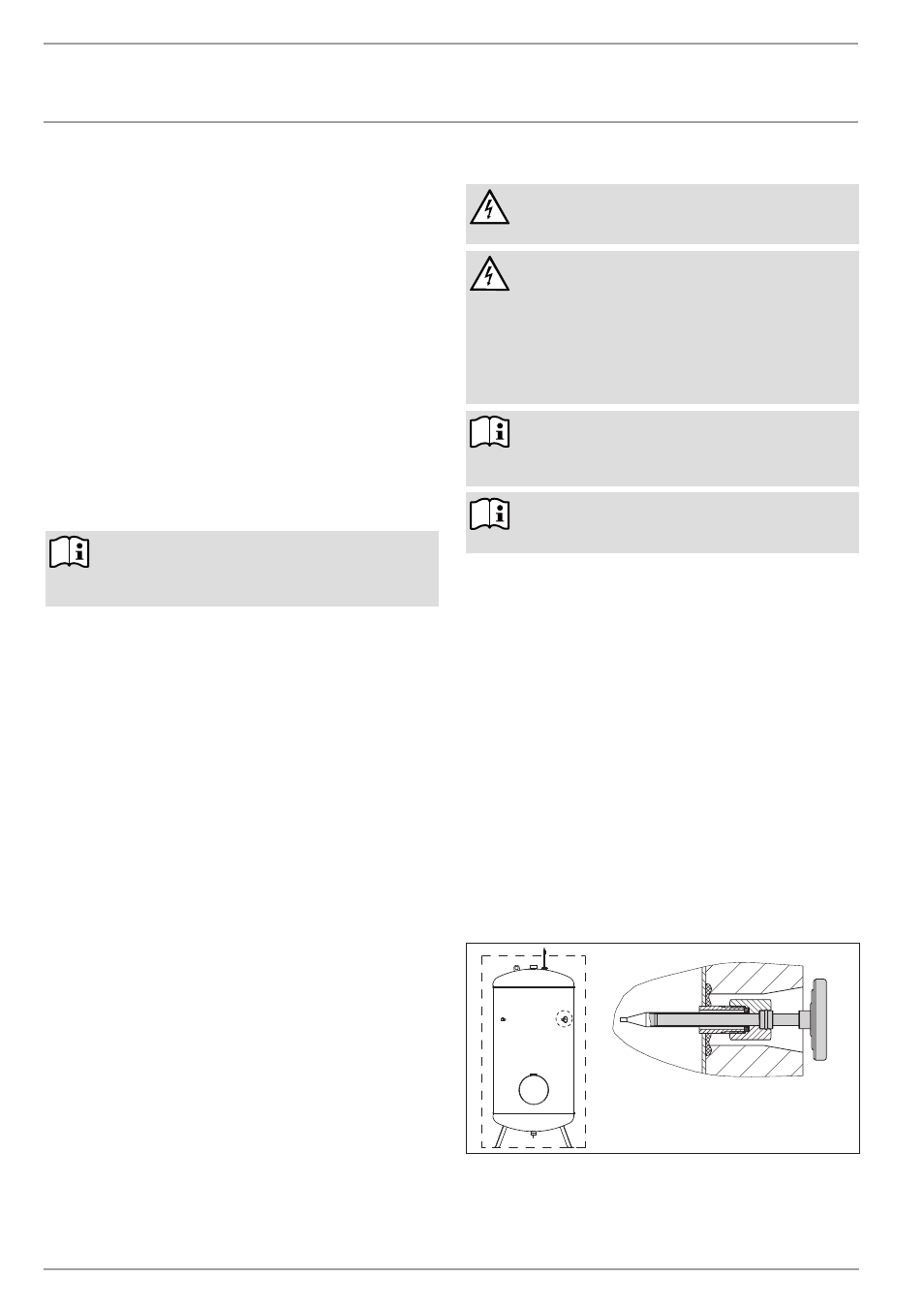

9.2.7 установка термометра
26
�0
2�
09
�0
05
6
1 термометр
» Вставить термометр до упора и выровнять его.
