10
|SHO AC
www.Stiebel-eltrOn.COM
Монтаж
техниЧеСкие характериСтики

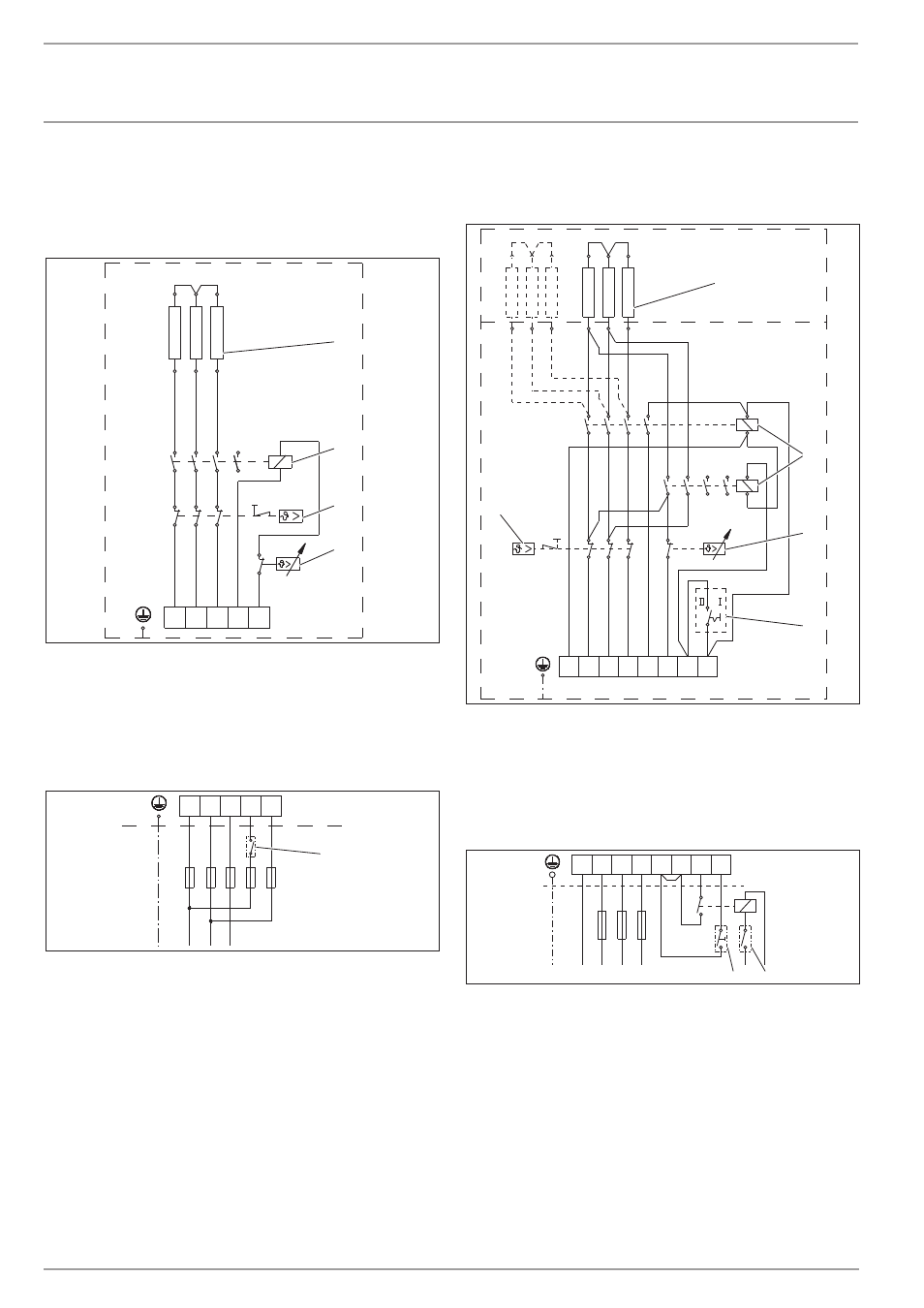

16.2 Электрические схемы и соединения
16.2.1 одноконтурный режим работы
7,5 или 12 квт, трехфазная сеть переменного тока
с напряжением 400 в
5
L3
L2
L1
4
4
3
1
2
85
�0
2�
09
�0
00
1
1 нагревательный элемент
2 контактор
3 предохранительный ограничитель температуры
4 терморегулятор
пример подключения одноконтурный режим с кон-
тактом для подключения энергоснабжающего пред-
приятия
5
L3
L2
L1
4
1
85
�0
2�
09
�0
00
2
1 контакт для подключения энергоснабжающего пред-
приятия, устанавливается специалистом
16.2.2 двухконтурный режим, трехфазная сеть пере-
менного тока, 400 в
6/12 квт, 12/12 квт, 9/18 квт, 18/18 квт
2
L3
L2
L1
N
1
4
3
4
3
5
1
2
26
�0
2�
79
�0
02
2
1 нагревательный элемент
2 контактор
3 терморегулятор
4 переключатель мощности i / ii
5 предохранительный ограничитель температуры
пример подключения для двухконтурного режима
вариант 1
2
L3
L2
L1
N
1
4
3
1
2
26
�0
2�
79
�0
01
9
1 контакт для подключения энергоснабжающего пред-
приятия, устанавливается специалистом
2 кнопка для дистанционного управления ускоренным
нагревом, устанавливается специалистом
при нормальной мощности нагрева в положении пере-
ключателя i и ii также можно включить быстрый нагрев в
период действия тарифов для внепиковых нагрузок.
