При заказе запасных частей всегда сообщайте номер заказа градирни компании Marley и серийный номер градирни.
Для получения поддержки обратитесь к местному торговому представителю компании Marley в вашем регионе.
/ Запасные части /

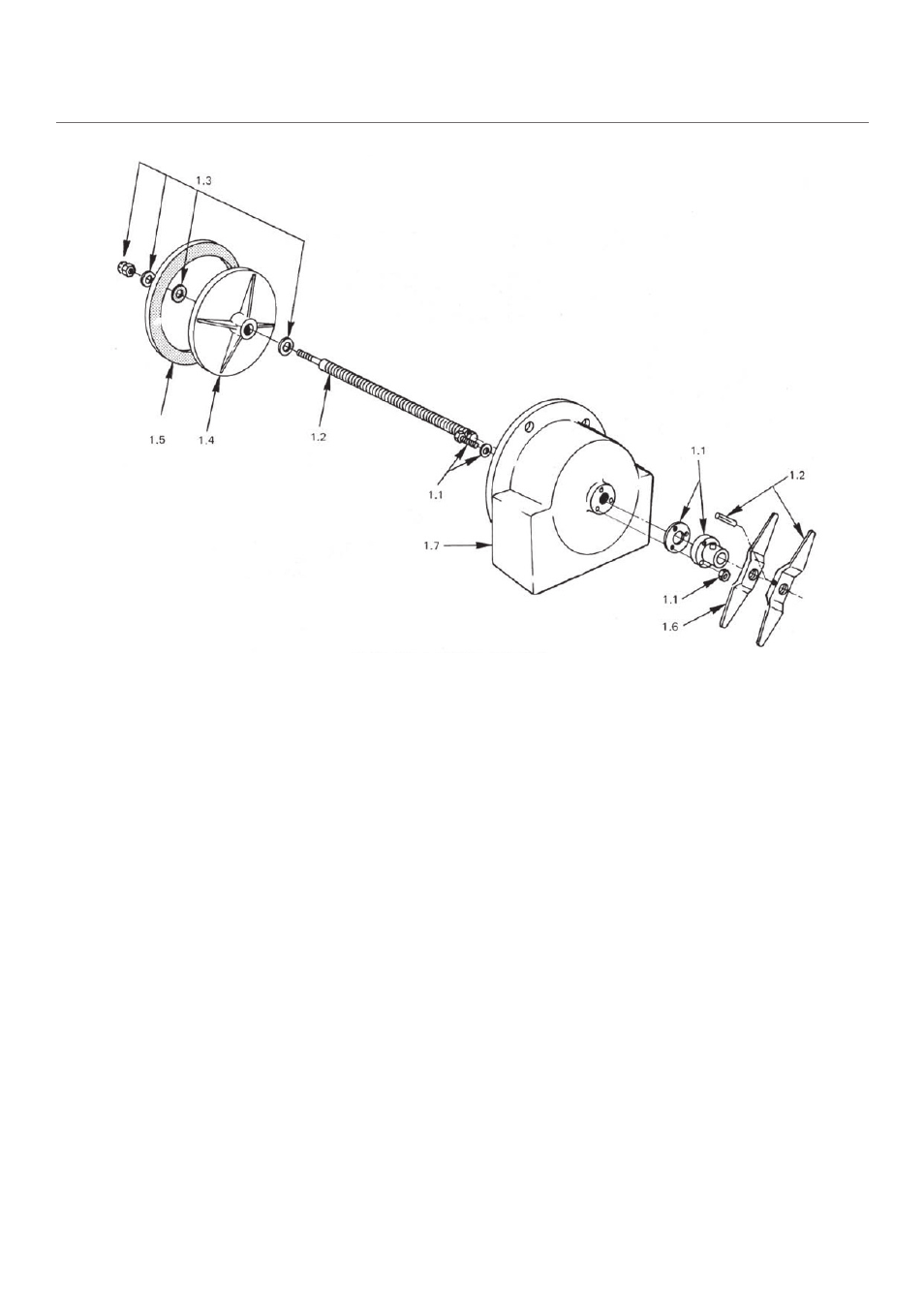

1.0 Полный клапанный блок, готовый к установке.
1.1 Направляющая стержня клапана с пресс-масленкой,
прокладкой и крепежными деталями.
1.2 Рукоятка управления, стержень клапана, штифт.
1.3 Шайбы, эластичная шайба, стопорная гайка.
1.4 Тарелка клапана.
1.5 Прокладка корпуса клапана.
1.6 Фиксатор.
1.7 Корпус клапана.
/ Порядок сборки /
1. Установите направляющую стержня клапана и прокладку
в корпус клапана.
2. Поместите тарелку клапана и шайбы на стержень клапана.
Установите стопорную гайку и затяните ее так, чтобы сжать
эластичную шайбу до толщины 3-5 мм.
3. Установите узел рукоятки управления и стержня клапана
в направляющую стержня клапана. Отцентрируйте тарелку
клапана во входном отверстии клапана, попеременно затягивая
три крепежных болта направляющей стержня клапана.
4. Установите фиксатор на стержень клапана.
5. Установите рукоятку управления на стержень клапана и вставьте
штифт в стержень клапана и рукоятку управления.
6. Смажьте резьбовую часть стержня клапана через пресс-
масленку, используя противокоррозионную смазку
консистенции NLGI № 2 на литиевой основе. Покройте
открытые резьбовые части стержня клапана смазкой.
7. Отрегулируйте расход, затем переведите фиксатор
в положение фиксации, чтобы стабилизировать стержень
и тарелку.
Показано выходное отверстие для
втулочного соединения (без фланца)
Клапан 8 дюймов с выходным отверстием для
фланцевого соединения труб
Клапан 8 дюймов с выходным отверстием для
прямоугольного фланцевого соединения
Клапан 8 дюймов с выходным отверстием для
втулочного соединения (без фланца)
Максимальное давление 70 кПа
Клапан Marley / HC диаметром 8 дюймов /
