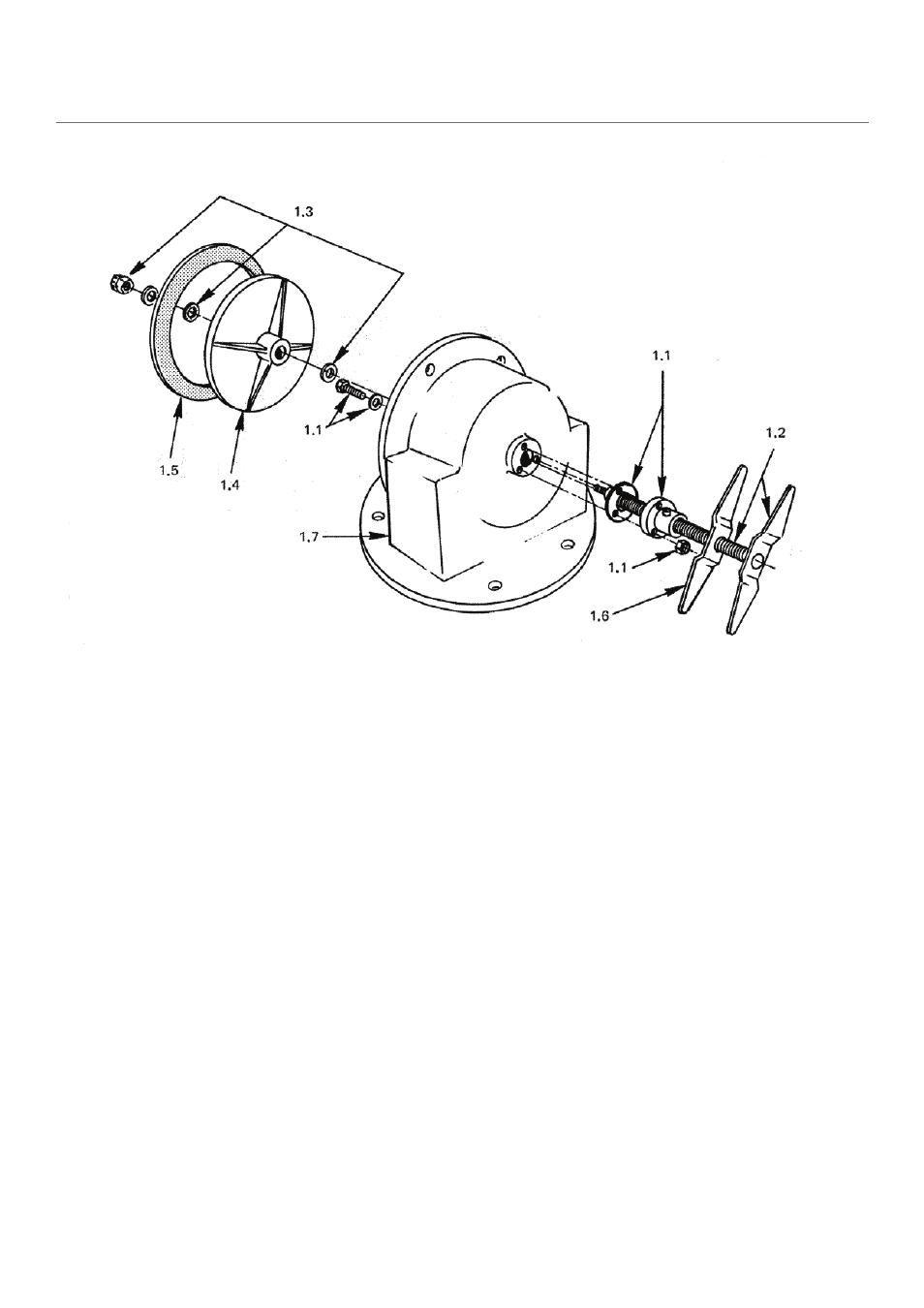

Запасные части /
1.0 Полный клапанный блок, готовый к установке.
1.1 Направляющая стержня клапана с пресс-масленкой,
прокладкой и крепежными деталями.
1.2 Сборочный узел рукоятки управления и стержня клапана.
1.3 Шайбы, эластичная шайба, стопорная гайка.
1.4 Тарелка клапана.
1.5 Прокладка корпуса клапана.
1.6 Фиксатор.
1.7 Корпус клапана.
/
Порядок сборки /
1. Установите направляющую стержня клапана и прокладку
в корпус клапана.
2. Установите фиксатор на сборочный узел рукоятки управления
и стержня клапана.
3. Установите узел рукоятки управления и стержня клапана
с фиксатором в направляющую стержня клапана.
4. Поместите тарелку клапана и шайбы на стержень клапана.
Установите стопорную гайку и затяните ее так, чтобы сжать
эластичную шайбу до толщины 3-5 мм. Отцентрируйте
тарелку клапана во входном отверстии клапана, попеременно
затягивая три крепежных болта направляющей стержня
клапана.
5. Смажьте резьбовую часть стержня клапана через пресс-
масленку, используя противокоррозионную смазку
консистенции HLGI № 2 на литиевой основе. Покройте
открытые резьбовые части стержня клапана смазкой.
6. Отрегулируйте расход, затем переведите фиксатор
в положение фиксации, чтобы стабилизировать стержень
и тарелку.
Показано выходное отверстие для
фланцевого соединения труб
Клапан Marley
/
HC
диаметром 4-6 дюймов /
Клапаны 4 дюйма и 6 дюймов с выходным
отверстием для фланцевого соединения труб
Клапан 6 дюймов с выходным отверстием для
прямоугольного фланцевого соединения
Клапан 6 дюймов с выходным отверстием для
втулочного соединения (без фланца)
Максимальное давление 170 кПа
