5
Примечание

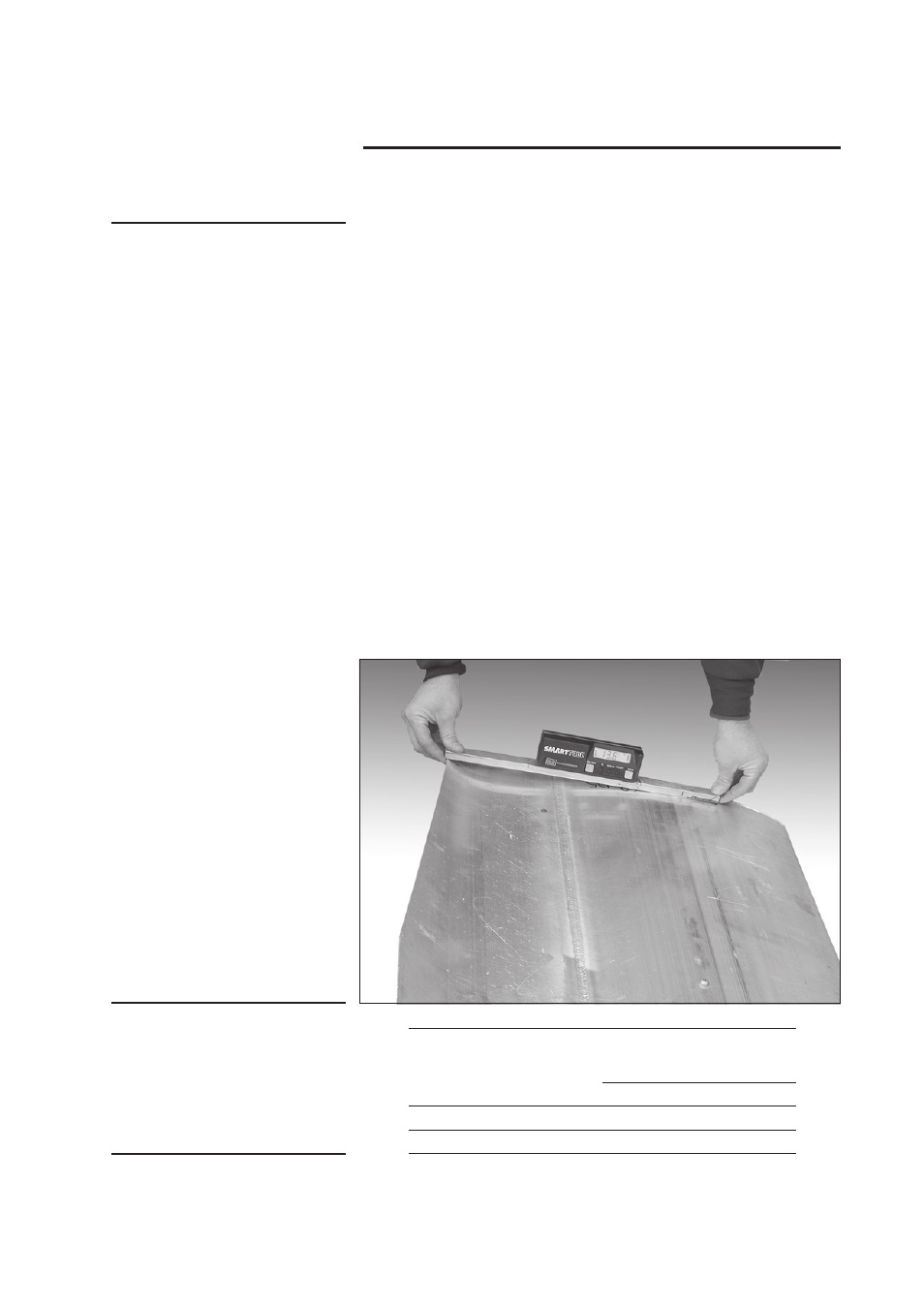

Рис. 4.
Таблица 5
Регулировка угла наклона лопасти вентилятора
Номинальный угол наклона является величиной, определенной
для расчетных условий (расход воды, тепловая нагрузка,
плотность воздуха и эффективная мощность двигателя).
Номинальный угол наклона представлен компанией SPX
(см. стр. 2).
1– Выберите положение на окружности вентилятора и поворачивайте
каждую лопасть в это место при установке или проверке угла
наклона лопасти. Поддерживайте конец лопасти, чтобы обеспечить
единую плоскость вращения при установке наклона вентилятора.
Угол наклона устанавливается на расстоянии не более 50 мм внутрь
от конца лопасти путем установки транспортира на проверочную
линейку с параллельными сторонами, занимающую всю ширину
лопасти, как показано на рис. 4.
2– Убедитесь, что все лопасти правильно расположены на ступице,
затем установите угол наклона. Допустимая погрешность
установки угла наклона составляет ± 1/4°. После установки
нужного угла, поочередно затяните крепежные детали
в соответствии с Таблицей 5. Еще раз проверьте угол наклона.
При необходимости ослабьте шестигранные гайки и установите
требуемый угол заново, чтобы обеспечить нужный наклон.
Диаметр болта мм
Настройка
динамометрического
ключа
Н·м
14 93
16 188
