3

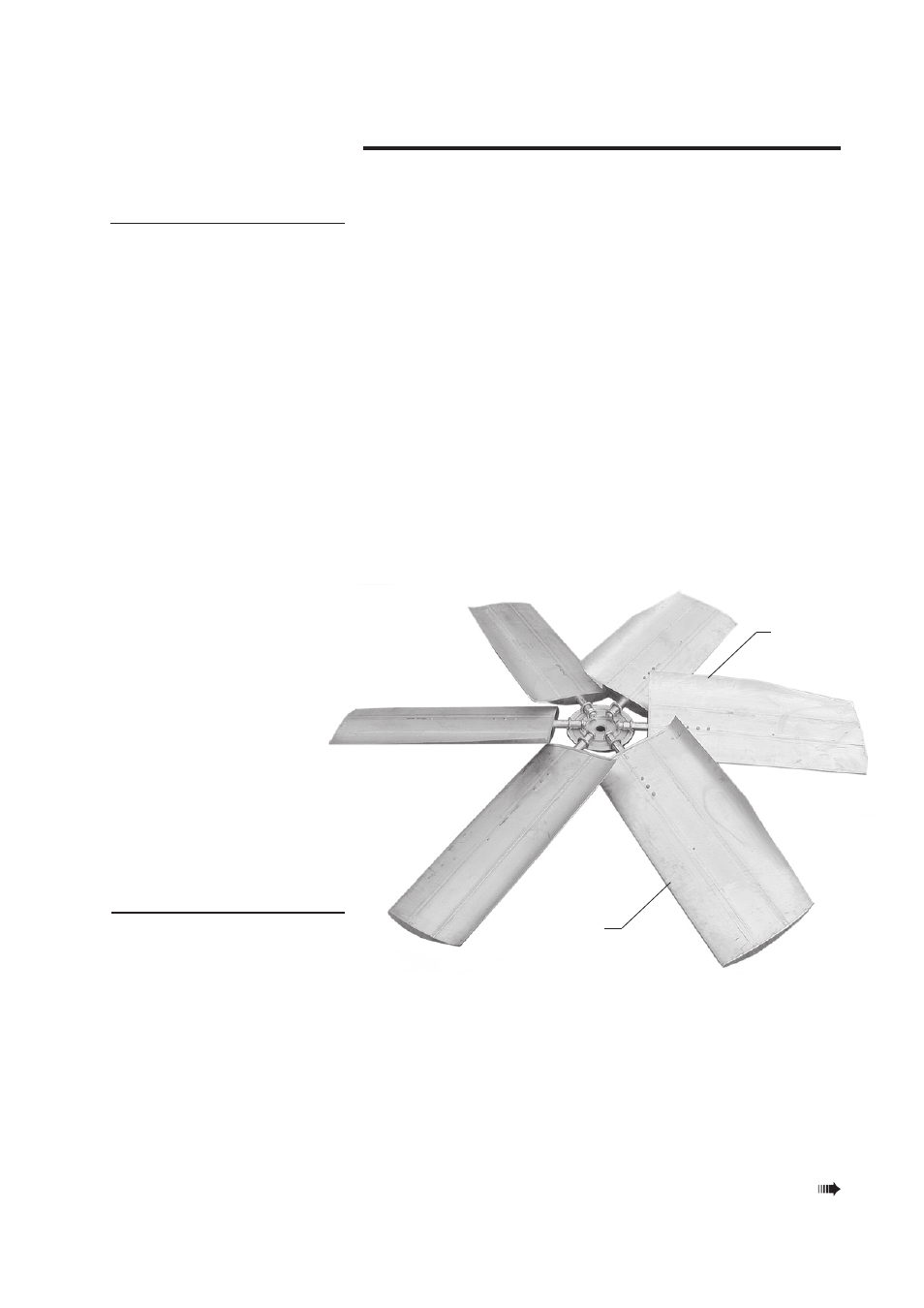

Рис. 2.
Примечание
ПЕРЕДНЯЯ
КРОМКА
ЗАДНЯЯ
КРОМКА
Инструкции по сборке вентилятора
Следующие инструкции относятся к установкам с прямыми
высверленными отверстиями или коническими выходными
валами без разрезных конических втулок.
До установки вентилятора на приводной вал рекомендуется
выполнить его предварительную сборку.
1— Найдите большую открытую площадку, соответствующую
диаметру вентилятора.
2— Расположите ступицу вентилятора 1 в центра рабочей области
гнездами для установки лопастей вверх.
3— Установите лопасть 2 в гнездо на ступице. На вентиляторах,
у которых лопасти перекрываются на ступице, необходимо
обеспечить, чтобы передняя кромка лопасти находилась под
задней кромкой передней лопасти. См. рис. 2.
4— Убедитесь, что предохранительное кольцо на хвостовике лопасти
находится внутри внутреннего обода ступицы. См. рис. 3.
5— Расположите малый П-образный болт 3 над хвостовиком лопасти,
пропустив через ступицу. Вручную затяните стопорную гайку
с плоской шайбой на резьбе П-образного болта. По очереди затяните
ножки П-образного болта, пока лопасть не встанет на место.
6— Потяните лопасть радиально наружу, чтобы убедиться, что
предохранительное кольцо на хвостовике соприкасается
с внутренним кольцом ступицы. См. рис. 3.
7— При необходимости повторите шаги 5 и 6, используя крупный
наружный П-образный болт 4.
