23

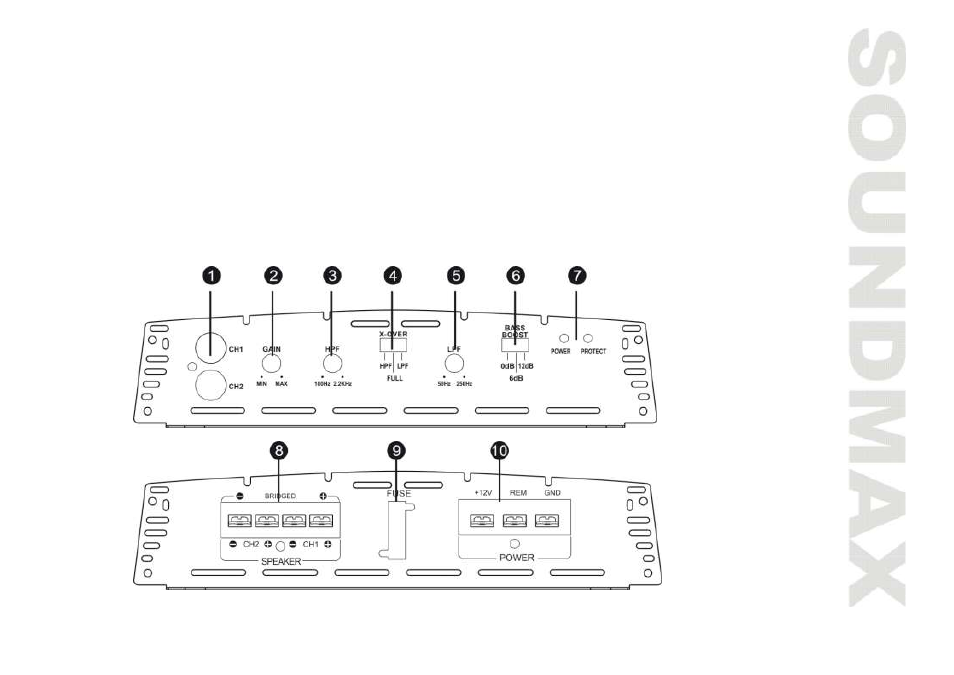

Схема регуляторов и разъёмов

(1) Низкоуровневый вход (Левый, Правый)

(2) Регулятор чувствительности
(3) Регулятор усиления ВЧ-сигнала от 100 Гц до 2.2 кГц
(4) Переключатель фильтра частот (HPF/FLAT/LPF)
(5) Регулятор усиления НЧ-сигнала от 50 Гц до 250 Гц

(6) Регулятор низких частот
(7) Световой индикатор. При включенном усилителе индикатор горит зеленым цветом. Красный

цвет означает аварийный режим.

(8) Разъемы для подключения динамиков

(9) Предохранитель
(10) Разъем +12, REM разъем дистанционного управления, GND разъем “заземления”.

















Рис. 5
