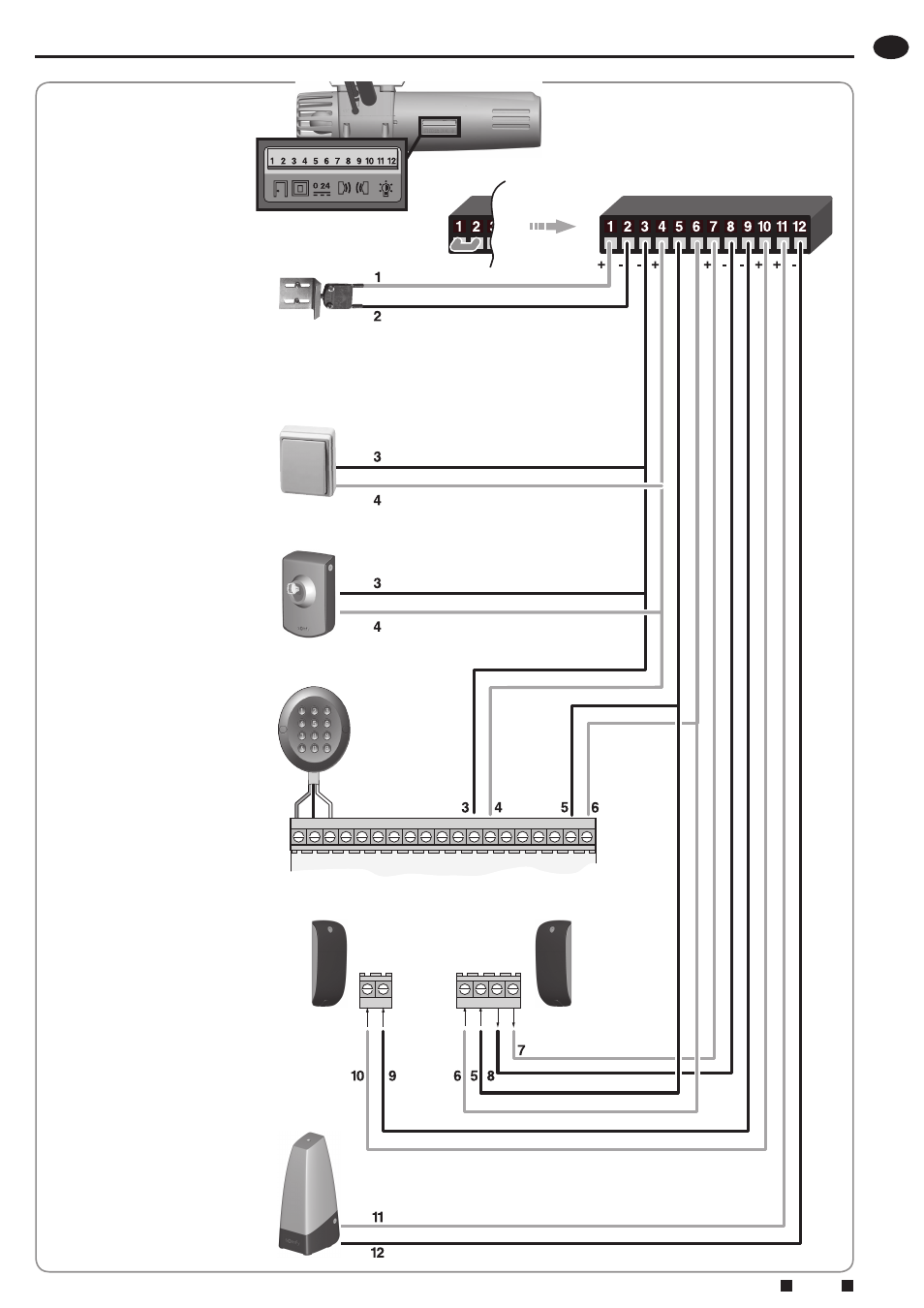

Настройка опционных рабочих режимов
(только для GDT 200)
0V
24
V
T1 C1 R1 V
R3 T2 C2 R2
T3 C3
H P2 M P1
+ H
E –
V
1 2 3 5
1 2
TX
RX
Контакт двери,
встроенной в ворота
Замените провод, соединяющий
выводы 1 и 2 контактом двери,
встроенной в ворота.
Оставьте на месте провод,
соединяющий
выводы
1 и 2, если контакт двери,
встроенной
в
ворота,
не
используется.
Этот
необходимо для работы
привода.
Нажимной выключатель
Переключатель с ключом
Кодовая панель
Фотоэлементы
Фотоэлементы останавливают
и изменяют направление
движения ворот в случае
обнаружения препятствия,
прохода
пешехода
или
проезда автомобиля.
Каждый комплект
фотоэлементов состоит из:
■
передающего фотоэлемента
(TX),
■
принимающего
фотоэлемента (RX).
Оранжевый
проблесковый маячок
Оранжевый проблесковый
маячок мигает за 2 секунды
до начала движения ворот с
приводом и автоматически
гаснет после остановки ворот.
Подключение
периферийных
устройств
безопасности
