3
Этапы должны выполняться в следующем порядке:
1
Внесение в память пультов дистанционного
управления
2
Программирование движений двери
3
Настройка рабочих режимов
Если между этими этапами происходят отключения электропитания, обратитесь
к разделу помощи при устранении неисправностей на стр. 12,
«
В ходе
настройки ».

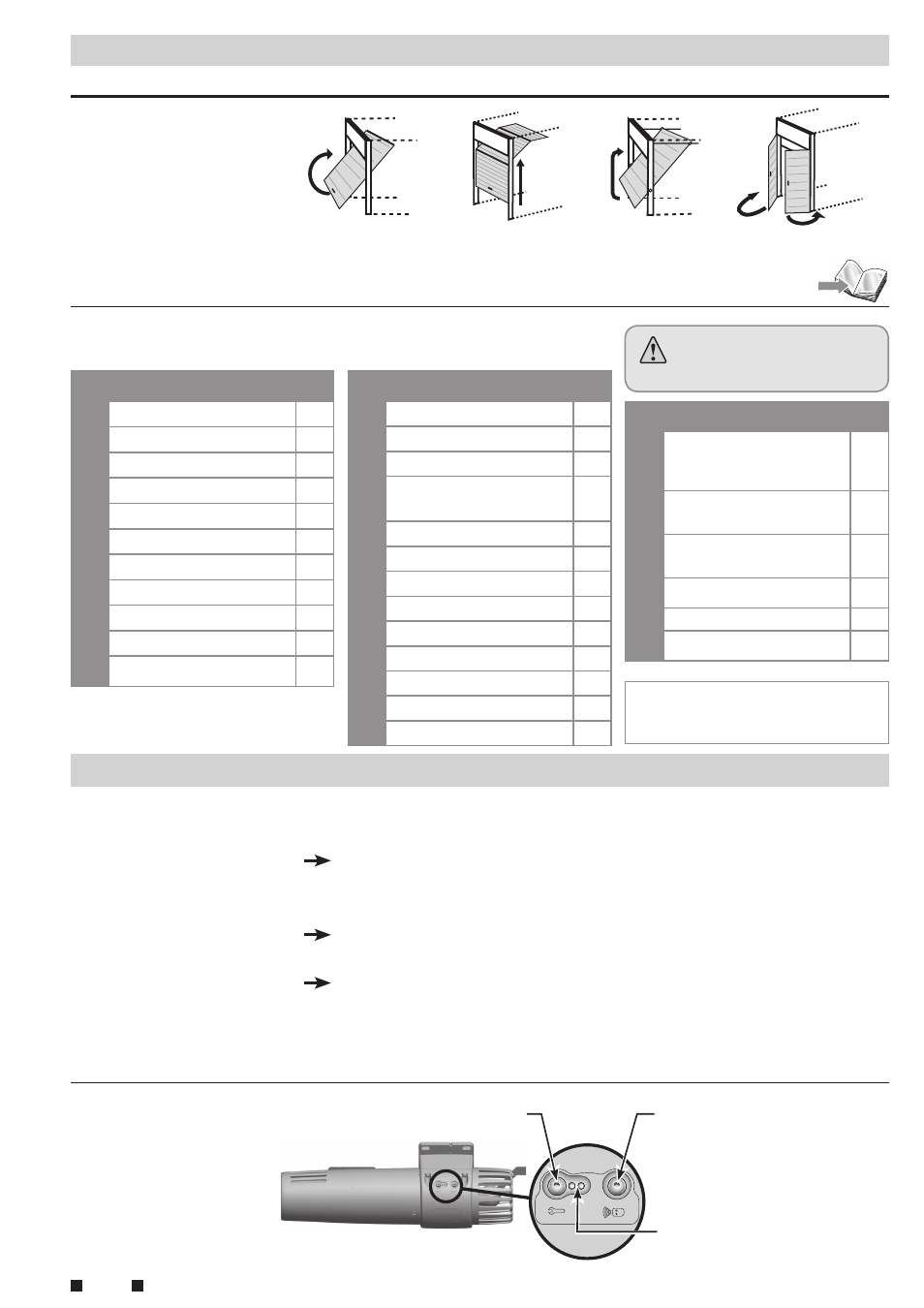

Поз. Детали комплекта
Кол-
во
1
Трубы длиной 80 см
4
2
Каретка
1
3
Серьга ригеля
1
4
Опора головки привода
1
17
Лапка крепления привода
1
19
Соединительный рычаг
1
21
Узел крепления к воротам
1
26
Головка привода
1
28
Лампа
1
29
Световой колпак
1
30
Пульты дистанционного
управления
2
Поз. Пакет резьбового крепежа
Кол-
во
18
Стальная шайба Z8N
Нилстопная гайка M8
Стальной болт HM8x20
2
2
2
20
Нилстопная гайка M8
Стальной болт HM8x35
1
1
22
Нилстопная гайка M8
Стальной болт HM8x20
1
1
24
Винт для термопластика 3,5
x 16
2
25
Саморезный винт
1
27
Винт для термопластика 4 x
25
4
Поз. Пакет принадлежностей
Кол-
во
5
Звездочка
1
6
Вал привода
1
7
Стопорное кольцо
1
8
Узел цепь-трос + челнок +
быстросъемное звено
1
9
Шкив
1
10
Узел крепления шкива
1
11
Ось шкива
1
12
Стальной болт HM8 x 80
1
13
Пружина натяжения цепи
1
14
Нилстопная гайка M8
1
15
Шнур
1
16
Пластмассовая рукоятка
1
23
Упор привода
1
Монтаж механических узлов
Не подключайте сетевое
электропитание до конца
установки.
Болты и закладные детали узлов
крепления на ригеле и на воротах
не поставляются.
Настройка
привода
Сигнальные лампы, зеленая и
красная (только для GDT 200).
Программирование пультов
дистанционного управления
Описание
клавиатуры
управления приводом
* Обязательна установка переходника, продаваемого отдельно (см. таблицу принадлежностей на стр. 11); для установки привода см. инструкцию
по установке принадлежностей.
Ворота
распашные*
Ворота
полувыступающие*
Типы ворот,
пригодных
для установки привода
Этапы
установки
См. рисунки 1–29.
Этапы
программирования
Ворота
подъемно-
поворотные
Ворота
секционные
Установка
Программирование
