Руководство по эксплуатации STR-0883/1683
80
Сообщения, связанные с обновлением системы Сообщения, связанные с копированием фрагментов
видеозаписи
301
Ошибка в удаленной сети.
13
Нет исполняемого файла.
302
Дистанционное обновление не разрешено.
14
Невозможно открыть исполняемый файл.
303
Ошибка при дистанционном сохранении пакета.
15
Сбой при записи исполняемого файла.
304
Отмена дистанционного обновления
пользователем.
16
Невозможно создать изображение.
400
Ошибка при установке USB-устройства.
17
Сбой при записи на компакт-диск.
401
Сбой при чтении пакета обновления на USB-
устройстве.
18
Время записи истекло.
402
Сбой при копировании пакета обновления на
USB-устройстве.
19
Ошибка при установке соединения с устройством.
403
USB-устройство не подключено.
20
Устройство занято.
404
USB-устройство используется.
21
Непподерживаемая файловая система.
405
Непподерживаемая файловая система.
22
Ошибка при проверке.
500
Система занята копированием фрагмента.

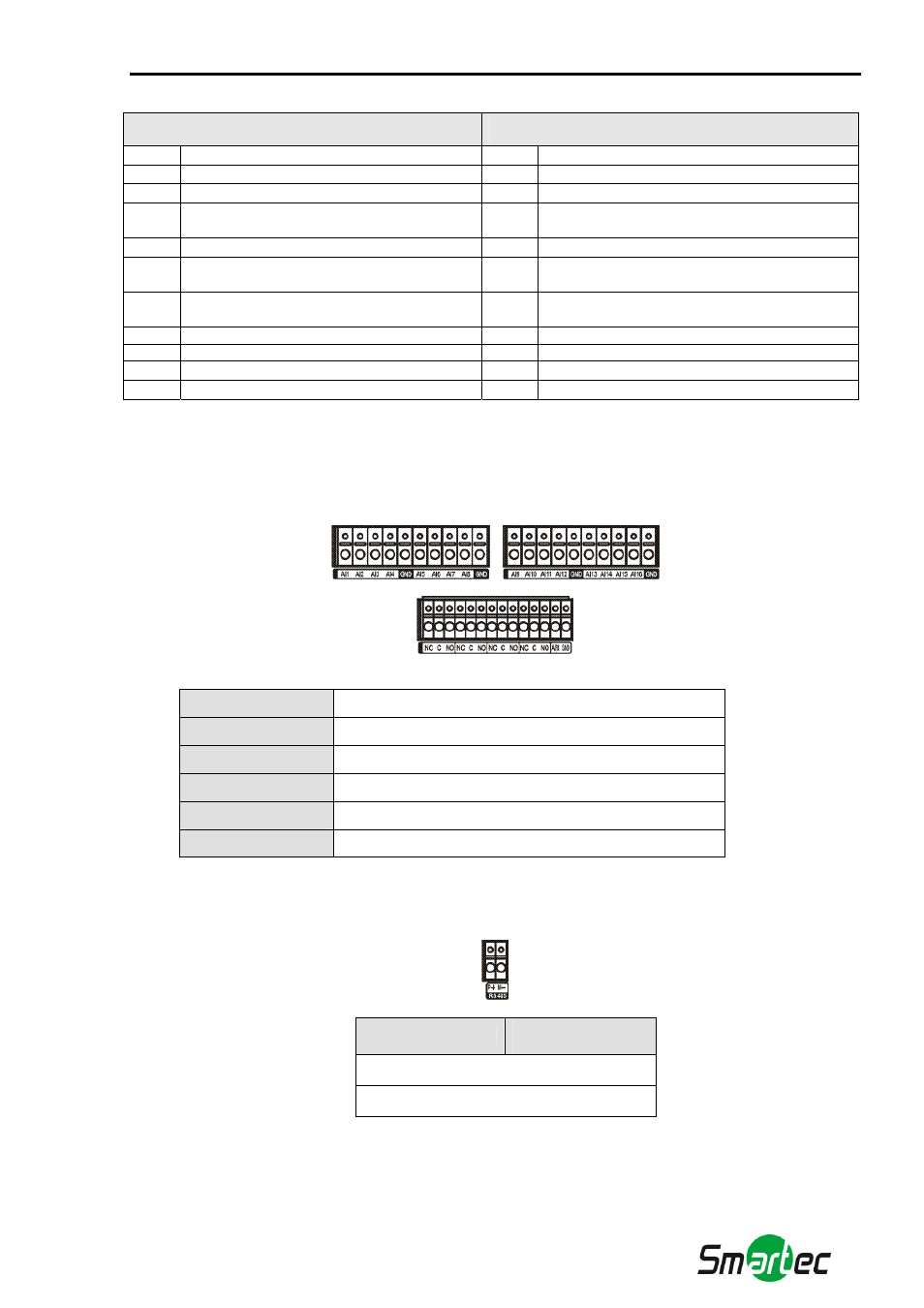

Назначение контактов
Назначение контактов разъема ввода/вывода
AI (1 - 16)
Тревожные входы 1 - 16
G
Заземление монтажной панели (5 разъемов)
NC
Релейные тревожные выходы (нормально замкнутые)
С
Общий контакт реле
NO
Релейные тревожные выходы (нормально разомкнутые)
ARI
Вход сброса тревоги
Назначение контактов разъема RS485
Главный блок
Подчиненный
блок
+ - TX+/ RX+
− - TX-/ RX-
