Руководство по эксплуатации STR-0883/1683
3
Глава 2 — Установка
Комплект поставки
В комплект поставки входят следующие элементы:
 Цифровой видеорегистратор.
 Шнур питания.
 Руководство пользователя (данный документ).
 Компакт-диск с программным обеспечением RAS и руководство пользователя.
 Монтажный комплект для установки в стойку.
 Монтажные винты для установки дополнительных жестких дисков.
 Кабели SATA.
 Инфракрасный пульт дистанционного управления.
Необходимый монтажный инструмент
Для установки цифрового видеорегистратора не требуется использование специального монтажного
инструмента. Что касается других элементов Вашей системы, пользуйтесь информацией, содержащейся в
руководствах по их установке.

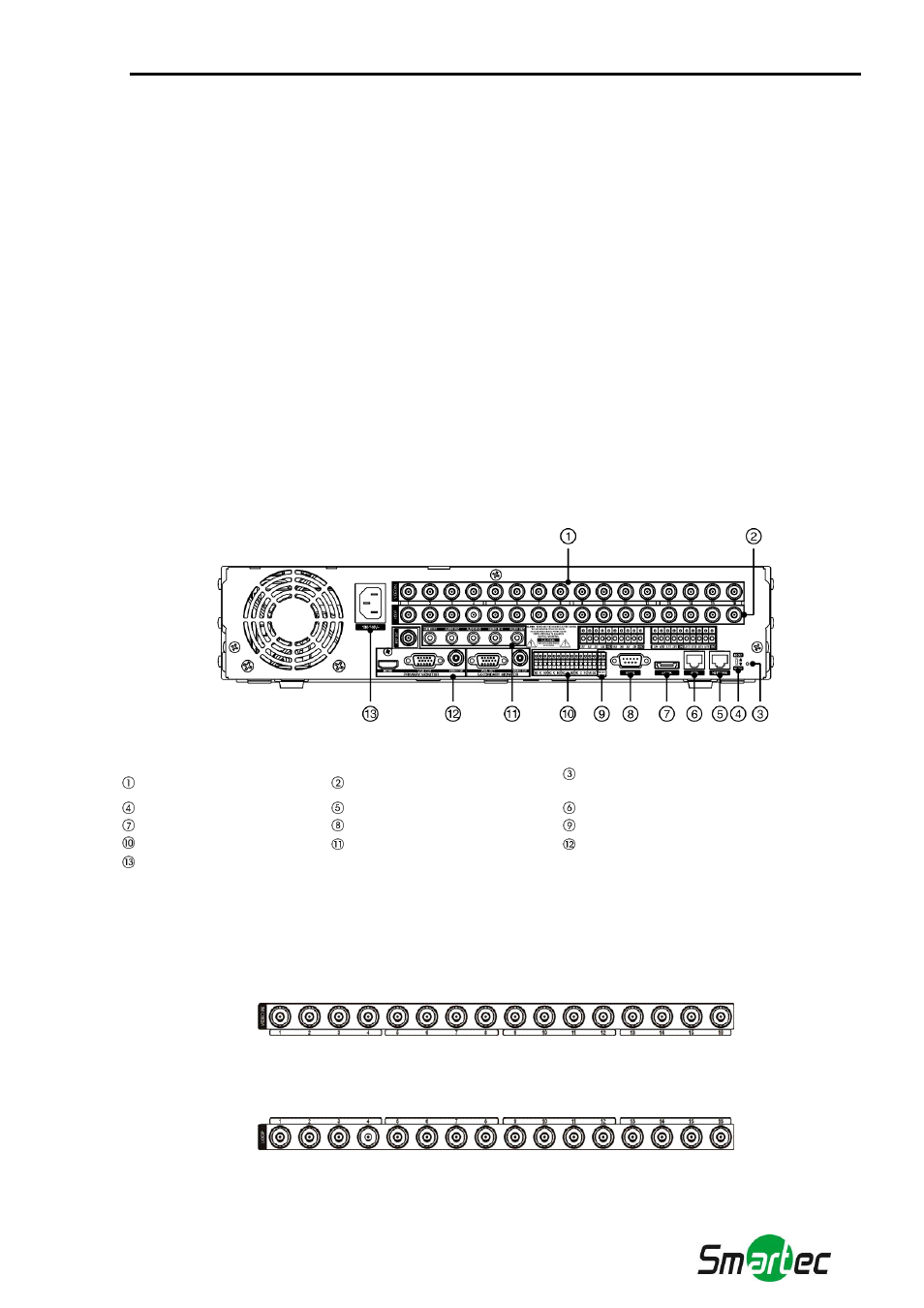

Рисунок 2. Задняя панель 16-канальной модели цифрового видеорегистратора.
Видеовход Параллельный видеовыход
Переключатель восстановления
заводских установок
Переключатель HD/SD Сетевой порт Порт iSCSI
Порт eSATA Порт RS232C Порт RS485
Тревожный вход / выход Аудиовход / аудиовыход Видеовыход
Разъем питания
Цифровой видеорегистратор может использоваться с оборудованием стандарта NTSC или PAL.
ПРИМЕЧАНИЕ: Вы не можете одновременно использовать оборудование NTSC и PAL. Например,
нельзя одновременно использовать камеру PAL и монитор NTSC.
Видеовход
Подключите коаксиальные кабели камер к BNC-разъемам видеовходов, обозначенным VIDEO IN.
Параллельный видеовыход
Если Вы хотите подключить камеру к другому устройству, Вы можете использовать BNC-разъемы,
обозначенные LOOP.
