Цифровой видеорегистратор
6
Подключение внешних устройств сигнализации

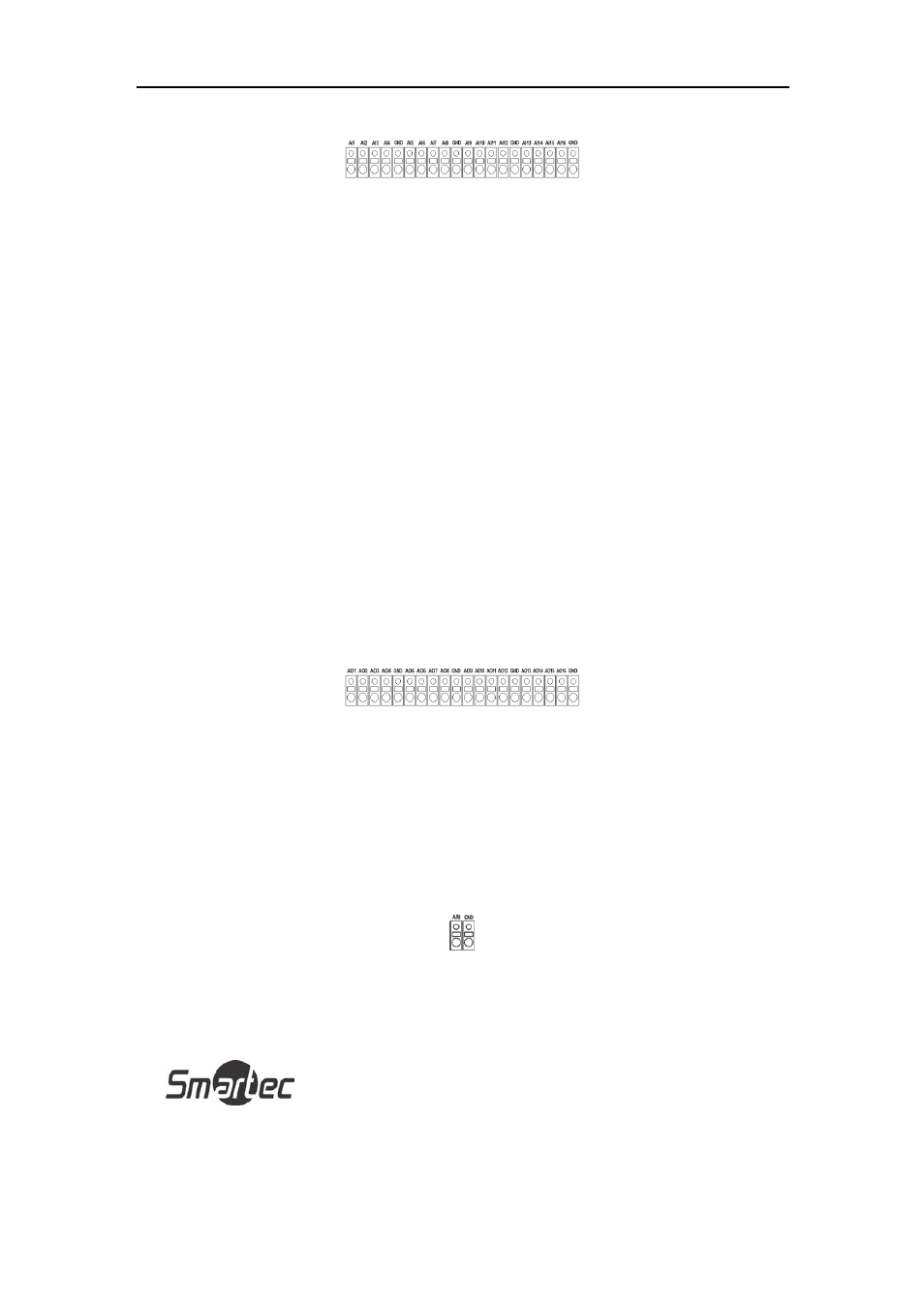

Рисунок 8 — Коннекторы тревожных входов.
ПРИМЕЧАНИЕ: Для подключения к коннекторам тревожных входов нажмите и
удерживайте кнопку, и вставьте провод в расположенное под кнопкой отверстие.
Отпустите кнопку и осторожно потяните провод, чтобы убедиться в надежности
соединения. Чтобы отсоединить провод, нажмите и удерживайте расположенную
над ним кнопку, и вытащите провод.
Тревожные входы AI 1 - AI 16
Вы можете использовать внешние устройства для подачи сигнала цифровому видеорегистратору
в случае возникновения события. Механические или электрические переключатели
подсоединяются с помощью проводов к коннекторам тревожных входов (AI) и заземления
(GND). Пороговое напряжение составляет 4,3 В, и этот сигнал должен быть стабильным не
менее 0.5 секунд, чтобы быть обнаруженным цифровым видеорегистратором. Информация о
настройке тревожного входа приводится в Главе 3 — «Настройка».
Заземление (GND)
ПРИМЕЧАНИЕ: Все коннекторы, обозначенные GND, являются общими.
Для заземления тревожного входа и/или выхода используйте коннектор GND.
Тревожные выходы AO 1 - AO 16 (Alarm-Out)
Рисунок 9— Коннекторы тревожных выходов.
Цифровой видеорегистратор может активировать внешние устройства, например, устройства
звуковой и световой сигнализации. Подключите внешнее устройство к коннекторам AO
(тревожный выход) и GND (заземление). AO представляет собой выход с открытым
коллектором и активным низким уровнем выходного сигнала, 5 мА @12В и 30 мА @ 5В.
Информация о настройке тревожного выхода приводится в Главе 3 — «Настройка».
Вход сброса тревоги (ARI)
Рисунок 10— Коннекторы входа сброса тревоги.
