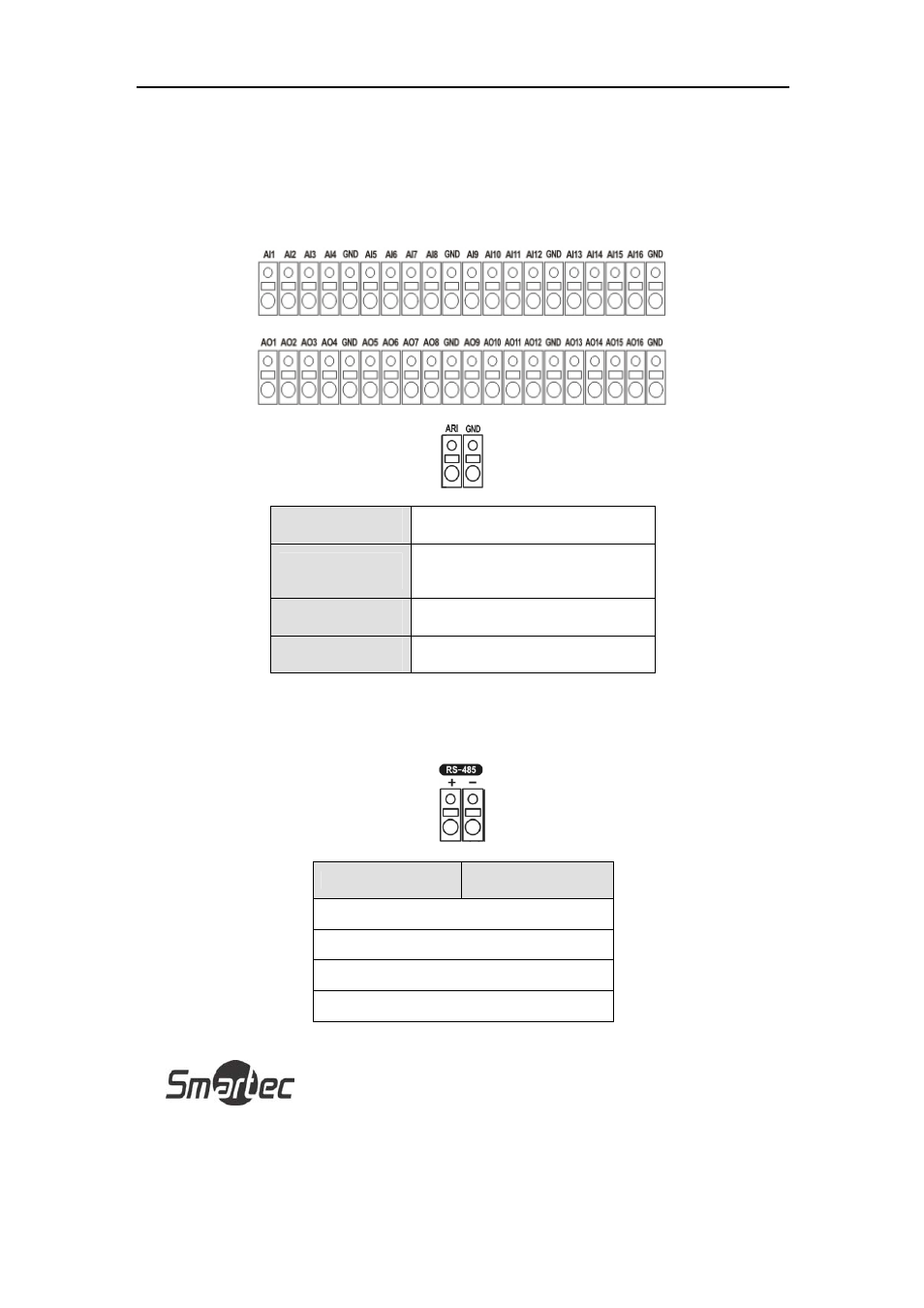

Приложение Е — Назначение контактов
Назначение контактов разъема ввода/вывода
AI (1 - 16)
Тревожные входы 1 - 16
GND
Заземление монтажной панели (9
коннекторов)
AO (1 - 16)
Тревожные выходы 1 - 16
ARI
Вход сброса тревоги
Назначение контактов разъема RS485
Главный блок
Подчиненный
блок
+ J - J TX+
− J - J TX-
+ J - J RX+
− J - J RX-
