Контакт Обозначение
Назначение
Индикация на адаптере
источника питания
1 AC24V Ввод питания 24 В
Коричневый
2 E-GND Контакт заземления
источника питания
Зеленый / желтый
3 AC24V Ввод питания 24 В
Синий
Адаптер источника питания

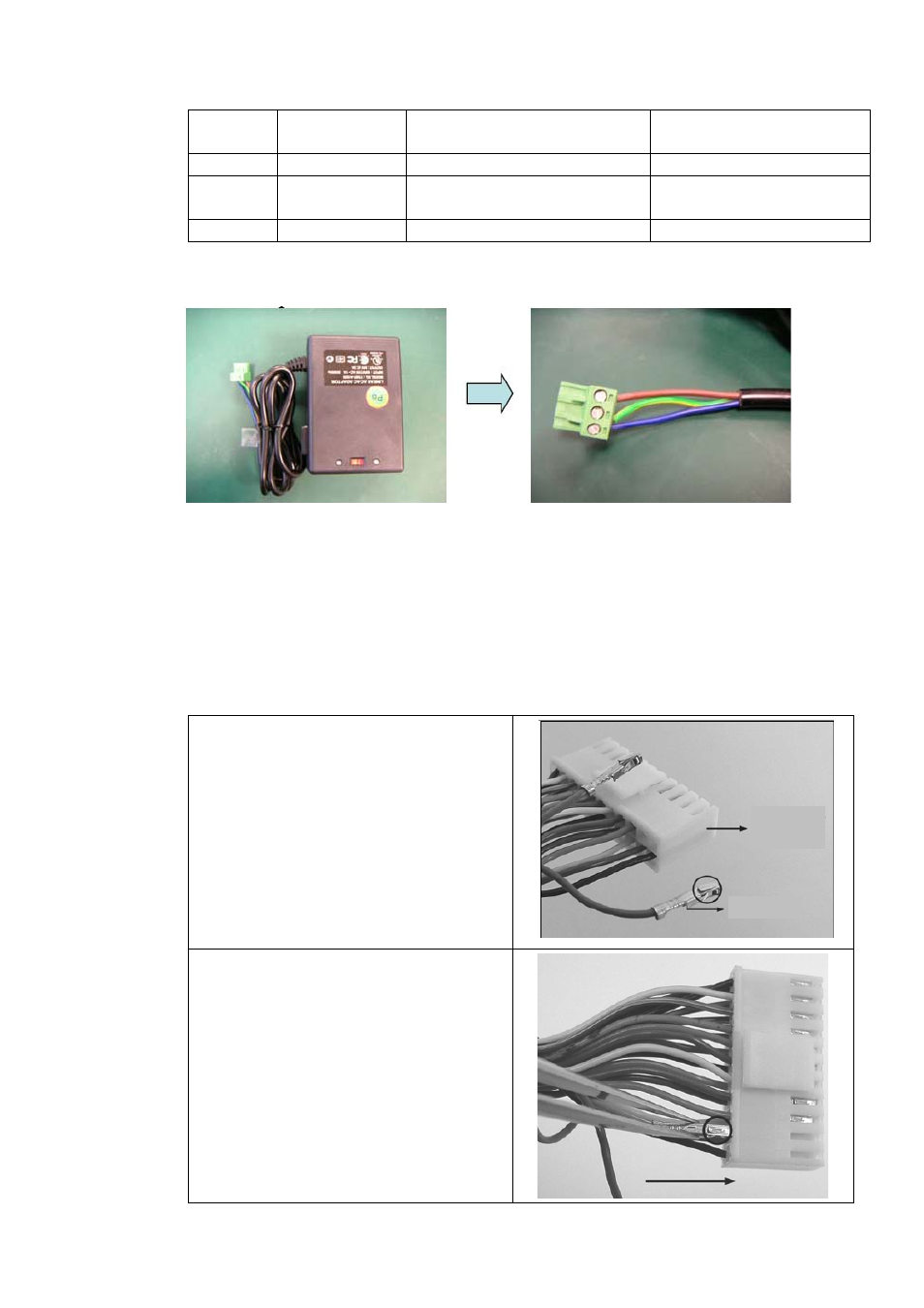

1.3 Выполнение кабельных соединений
Выполнение кабельных соединений и подключение
При подключении устройств ввода и вывода тревоги пользователям может потребоваться
выполнить кабельные соединения. В приведенной ниже таблице приводится иллюстрация
подключения проводов к корпусу разъема (см. рисунок ниже).
Корпус разъема
Зажим
Вставьте зажимы в гнезда на корпусе
разъема защелкой вверх, как показано на
рисунке.
Корпус
разъема
Зажим
