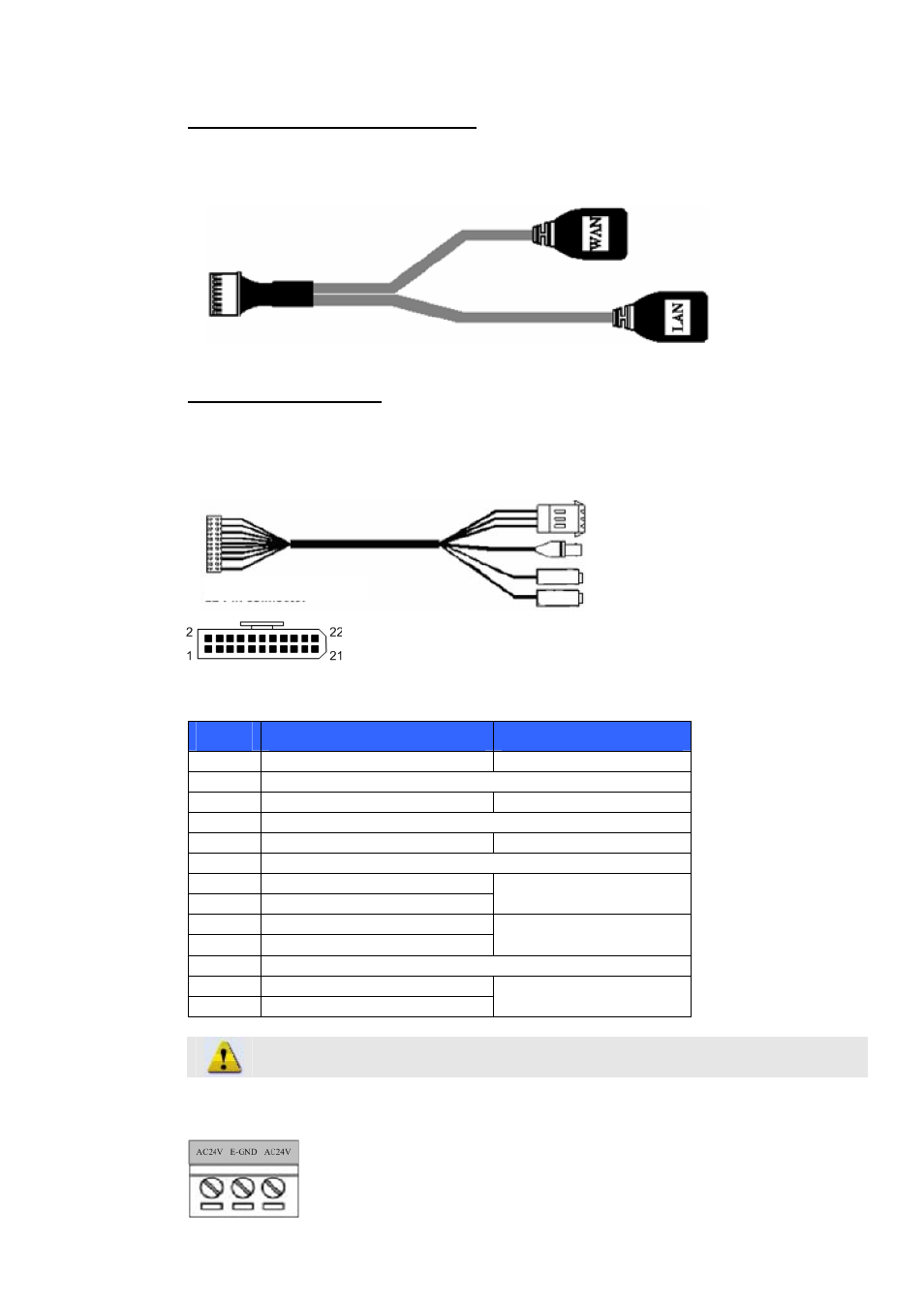

5. 16-контактный разъем LAN/WAN
Кабель LAN/WAN (представленный на следующем рисунке) входит в комплект поставки
скоростной купольной IP-камеры. Он находится в пакете с дополнительным
оборудованием.
Порт WAN
Порт LAN
6. 22-контактный разъем
Информационный кабель длиной 50 см (представленный на следующем рисунке) входит в
комплект поставки скоростной купольной IP-камеры. Он находится в пакете с
дополнительным оборудованием.
22-контактный разъем
Вход питания
Видеовыход
(Розовый) Линейный аудиовход
(Зеленый) Линейный аудиовыход
Назначение контактов 22-контактного разъема приводится ниже.
№
Контакт
Кабель
1
AC 24-1/DC GND
20 AWG
2
Тревога (не подключен)
3
AC 24-2/DC 12(+)
20 AWG
4
Тревога (не подключен)
5
FG
20 AWG
6
Тревога (не подключен)
7
T+
8
R-
24 AWG
9
T-
10
R+
11-20
Тревога (не подключен)
21
VGND
22
Видео
24 AWG
ПРИМЕЧАНИЕ:
Информация о подключении линии тревожной
сигнализации приводится в разделе 1.5 «Выполнение кабельных соединений».
Вход питания
