Ввод приемника в работу
12

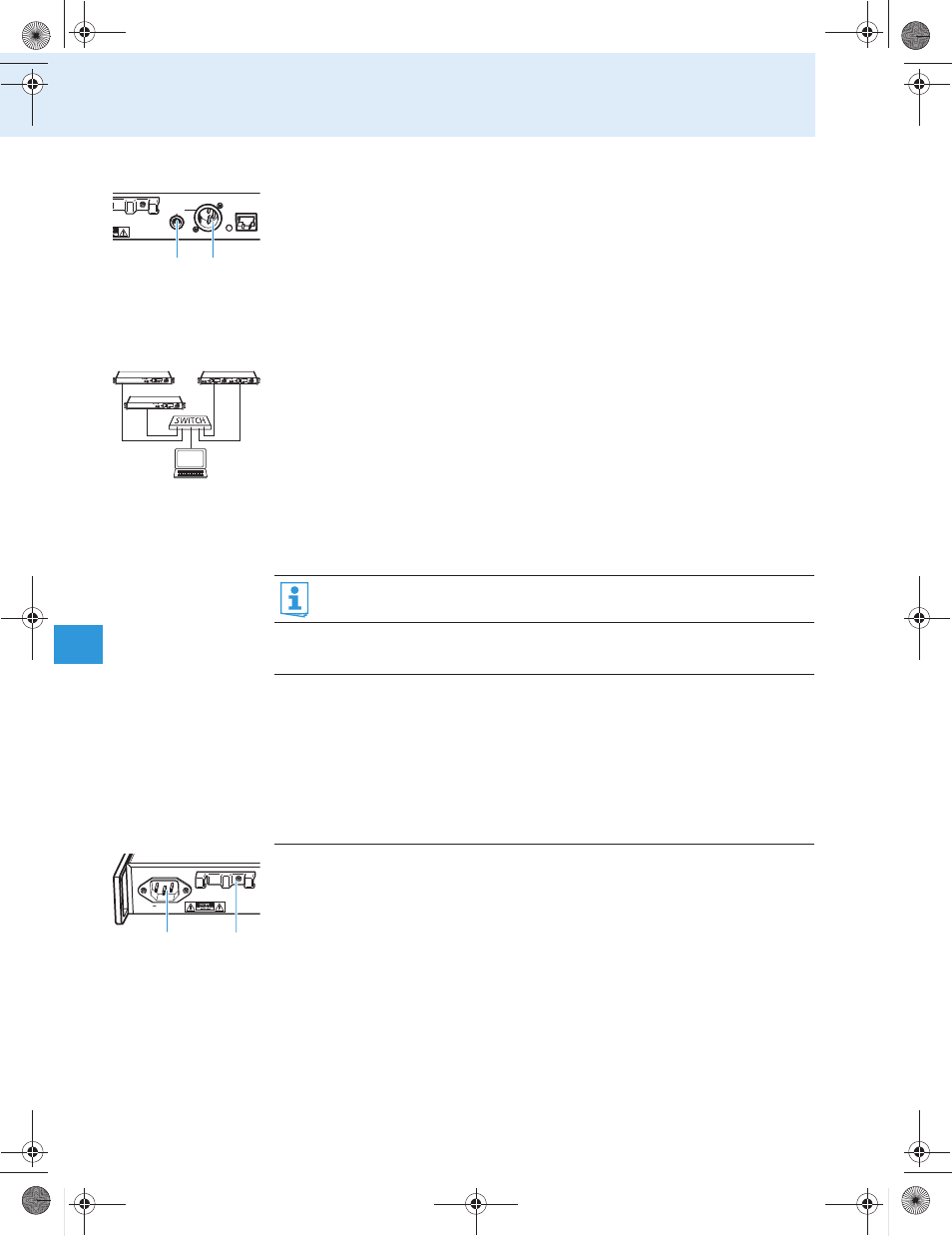

Присоединение усилителя или микшерного пульта
Гнездо XLR-3
¹
и гнездо диаметром 6,3 мм
¸
включены параллельно.
̈
Присоедините усилитель и/или микшерный пульт подходящим кабелем к гнезду
XLR-3
¹
или гнезду диаметром 6,3 мм
¸
(см. также стр. 34).
̈
Через меню управления усилителя адаптируйте уровень сигнала аудиовыхода
(«
AF Out
») ко входному уровню усилителя или микшерного пульта (см. стр. 17).
Уровень аудиосигнала настраивается совместно для обоих выходов через
меню.
Соединение приемника с сетью
Вы можете соединить несколько приемников в сеть и управлять ими дистанционно
с компьютера с помощью программы «
Wireless Systems Manager
» (WSM).
Благодаря этому можно быстро и надежно сконфигурировать многоканальные
установки.
Подробную информацию о многоканальном режиме Вы найдете на нашем сайте
www.sennheiser.com.
̈
Соедините приемники обычными сетевыми (интерфейсными) кабелями
(не менее Cat 5) через гнездо ЛВС
Ƹ
с коммутатором Ethernet, а его, как
показано на рисунке, с компьютером.
Если приемник должным образом соединен с коммутатором или компьютером,
то на задней стороне усилителя загорается желтый светодиод
Ƹ
.
Присоединение сетевого кабеля
Присоедините приемник сетевым кабелем к электрической сети (100 – 240 В пере-
менного тока, 50 или 60 Гц).
̈
Проведите сетевой кабель через зажим для разгрузки от натяжения
µ
.
̈
Вставьте сетевой кабель в разъем
¾
.
̈
Вставьте сетевую вилку в розетку.
+18dBu MAX
ETHERNET RJ-45
B
TRANS-BAL
AF OUT B
¸
¹
WSM
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
True Diversity Receiver EM 2000
**2000**
SKM2000
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
True Diversity Receiver EM 2000
**2000**
SKM2000
543.200
**2000**
**2000**
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
True Diversity Receiver EM 2050
SKM2000
SKM2000
Сдвоенный приемник EM 2050 имеет для каждого приемника отдельное
гнездо ЛВС
Ƹ
.
ОСТО-
РОЖНО!
Опасность, вызываемая электрическим током!
Если Вы присоединяете приемник к недопустимому источнику
электропитания, то он может получить повреждения.
̈
Присоедините приемник входящим в объем поставки сетевым
кабелем к электрической сети (100 – 240 В переменного тока,
50 или 60 Гц).
̈
Убедитесь в том – особенно в том случае, если Вы используете
многоместную розетьку или удлинитель, – что приемник постоянно
соединен с защитным проводом.
50/60Hz 0.25A
100 - 240V
¾
µ
