Ввод приемника в работу
11
̈ Присоедините штыревые антенны ƿ к обоим BNC-гнездам BNC-удлинителей .
̈ Направьте антенны V-образно вверх.
Присоединение уступообразных антенн (дополнительный аксессуар)
̈ Присоедините две уступообразные антенны к гнездам BNC ƻ и ƾ .
Правильное присоединение уступообразных антенн
̈
Установите антенны в помещении, в котором происходит передача.
̈ Расстояние между приемными антеннами должно быть как можно большим.
̈ По возожности, обеспечьте зону прямой видимости между передатчиками и
антеннами.

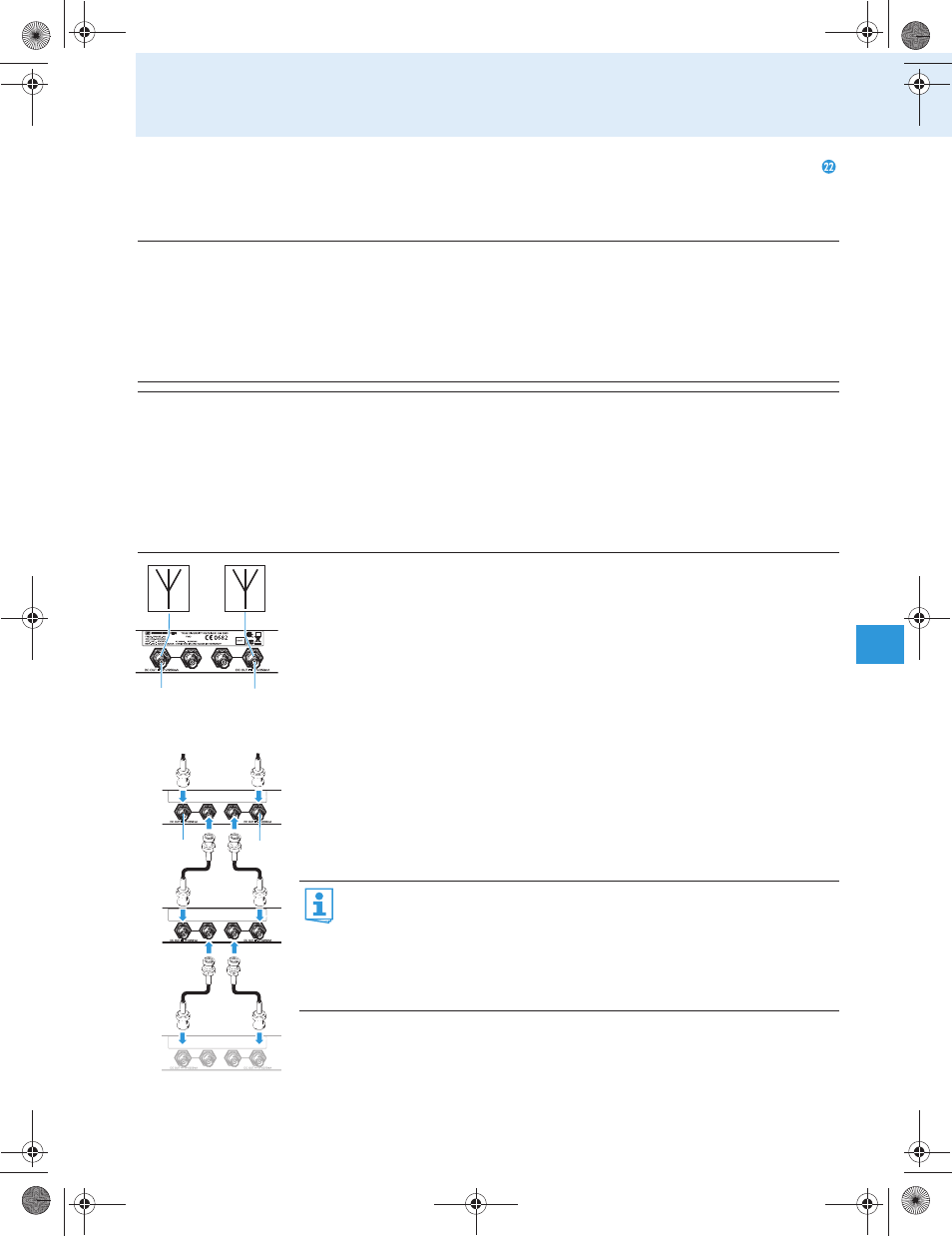

Каскадное включение приемников
Приемники оборудованы встроенным антенным сплиттером. Благодаря этому можно
каскадировать до 10 приемников без дополнительного антенного сплиттера. Для
этого используйте только приемники из одинакового диапазона частот (см. стр. 4).
̈ Присоедините к гнездам BNC ƻ и ƾ первого приемника обе входящие в объем
поставки штыревые антенны или две уступообразные антенны (дополнительный
аксессуар).
̈ Соедините приемники BNC-кабелями так, как показано на соседнем рисунке.
ОСТОРОЖНО! Повреждение антенн
Для питания активной направленной антенны (например, A 3700 для УВЧ-диапа-
зона) или антенного усилителя (например, AB 3700) через антенные гнезда
приемника выводится не отключаемое постоянное напряжение. Если Вы
используете антенны других изготовителей, Вам необходимо убедиться в том, что
они имеют развязку по постоянному напряжению. Выводимое электропитание
устойчиво к коротким замыканиям. Присоединенная активная антенна повышает
потребляемый ток всего устройства.
ОСТОРОЖНО! Опасность короткого замыкания, если не изолированные антенны касаются
металла!
На антеннах имеется напряжение 1
1 В – даже в том случае, если Вы выключаете
приемник ! Это напряжение – если не изолированные антенны касаются электро-
проводных предметов – может вызывать постоянное искрообразование и звуковые
помехи.
̈ Используйте либо изолированные антенны, либо
̈ устанавливайте не изолированные антенны таким образом, чтобы они не могли
касаться электропроводных предметов.
RF IN RF IN RF OUT
ANT II ANT I
ƻ ƾ
• Для питания активной направленной антенны через антенные гнезда ƻ и
ƾ приемников выводится не отключаемое постоянное напряжение.
• Для обеспечения хорошего качества приема мы рекомендуем не
каскадировать более 10 приемников.
• Если Вы переключаете один из каскадированных приемников в режим
Standby (см. «Включение и выключение приемника» на стр. 13),
встроенный антенный сплиттер остается активным.
EM2000_529666_0409_Sp8.book Seite 11 Montag, 2. März 2009 2:09 14
RF IN RF IN RF OUT
ANT II ANT I
RF IN RF IN RF OUT
ANT II ANT I
RF IN RF IN RF OUT
ANT II ANT I
 
