Общий вид
RS 220
| 7

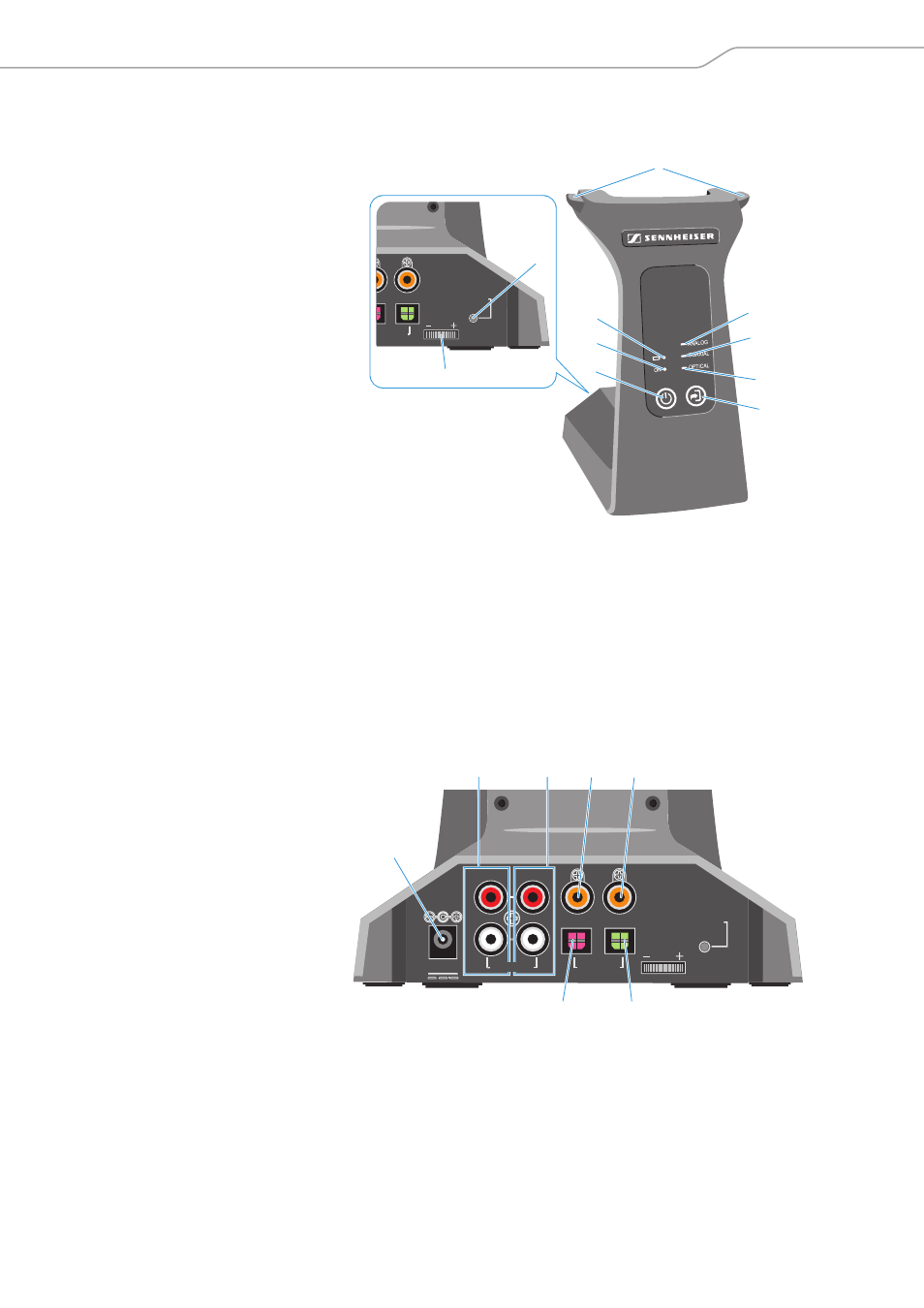

Общий вид передатчика
Общий вид разъемов передатчика
A
Контакты для зарядки наушников
B
Светодиод
ANALOG
C
Светодиод
COAXIAL
D
Светодиод
OPTICAL
E
Сенсорная кнопка для переклю-
чения источника аудиосигнала
F
Сенсорная кнопка
Power
G
Светодиод
ON
H
Светодиод
Akku
I
Кнопка
Pairing
J
Регулятор
LEVEL
N
OUT
COAXIAL
OPTICAL
DIGITAL
Pairing
-LEVEL
B
C
D
E
G
H
I
F
A
J
³
Разъем для блока питания
DC IN
Входы
Выходы
·
Аналоговый
ANALOG IN
´
Аналоговый
ANALOG OUT
»
Цифровой коаксиальный
COAXIAL IN
²
Цифровой коаксиальный
COAXIAL OUT
¿
Цифровой оптический
OPTICAL IN
¶
Цифровой оптический
OPTICAL OUT
DC IN
9V/1A
IN
OUT
IN
OUT
COAXIAL
OPTICAL
DIGITAL
ANALOG
R
L
Pairing
-LEVEL
³
·
´
¿
¶
»
²
ANALOG
