Ввод RS 220 в работу
10 | RS 220
Присоединение передатчика к источникам
аудиосигнала
Вы можете присоединить передатчик к 3 источникам аудиосигна-
ла, например, CD-, DVD-плейеру и телевизору. Передатчик имеет
2
цифровых и 1 аналоговый вход и выход. Если Вы присоединяете
несколько источников аудиосигнала, то Вы можете удобно пере-
ключаться между ними нажатием кнопки (см. стр. 21).
̈ Прежде, чем присоединить передатчик, выключите источники
аудиосигнала.
̈ Проверьте, какие из следующих вариантов присоединения
имеет источник аудиосигнала.
̈ Выберите подходящий соединительный кабель и, при необхо-
димости, подходящий адаптер.
̈ При присоединении передатчика к источнику аудиосигнала
следуйте указаниям, приведенным в соответствующих главах.

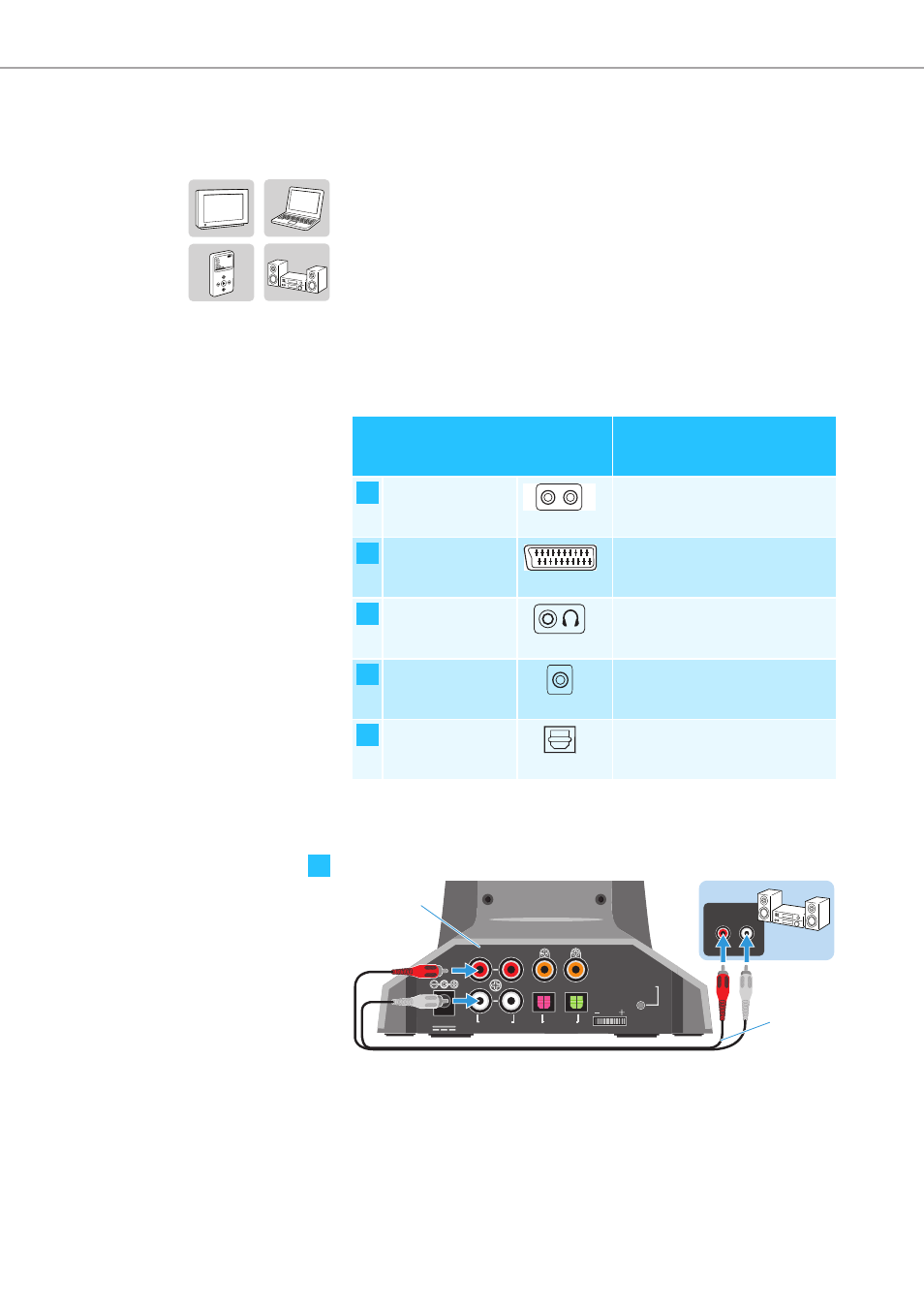

Присоединение передатчика к гнездам «тюльпан»
̈ Соедините штекеры «тюльпан» стерео-аудиокабеля K с соот-
ветствующими гнездами «тюльпан» источника аудиосигнала.
̈ Соедините штекеры «тюльпан» стерео-аудиокабеля K с левым
(« L ») и правым (« R ») входом ANALOG IN
·
.
Вариант присоединения
(
выход) на источнике
аудиосигнала
Соединительный кабель/
адаптер
Типа «тюльпан»
(
аналоговый)
Стерео-аудиокабель с 2
штекерами типа «тюльпан»
на каждом из концов
SCART
(
аналоговый)
Стерео-аудиокабель со
SCART-
адаптером (не
входит в объем поставки)
Гнездо для
наушников
(
аналоговое)
Стерео-аудиокабель
с аудио-адаптером
Коаксиальный
(
цифровой)
Коаксиальный кабель с 1
штекером типа «тюльпан»
на каждом из концов
Оптический
(
цифровой)
Оптический цифровой
кабель (не входит в объем
поставки)
A
L R
B
C
D
E
A
DC IN
9V/1A
IN OUT
IN OUT
COAXIAL
OPTICAL
DIGITAL ANALOG
R
L
OUT
R L
R
L
K
·
Pairing
-LEVEL
