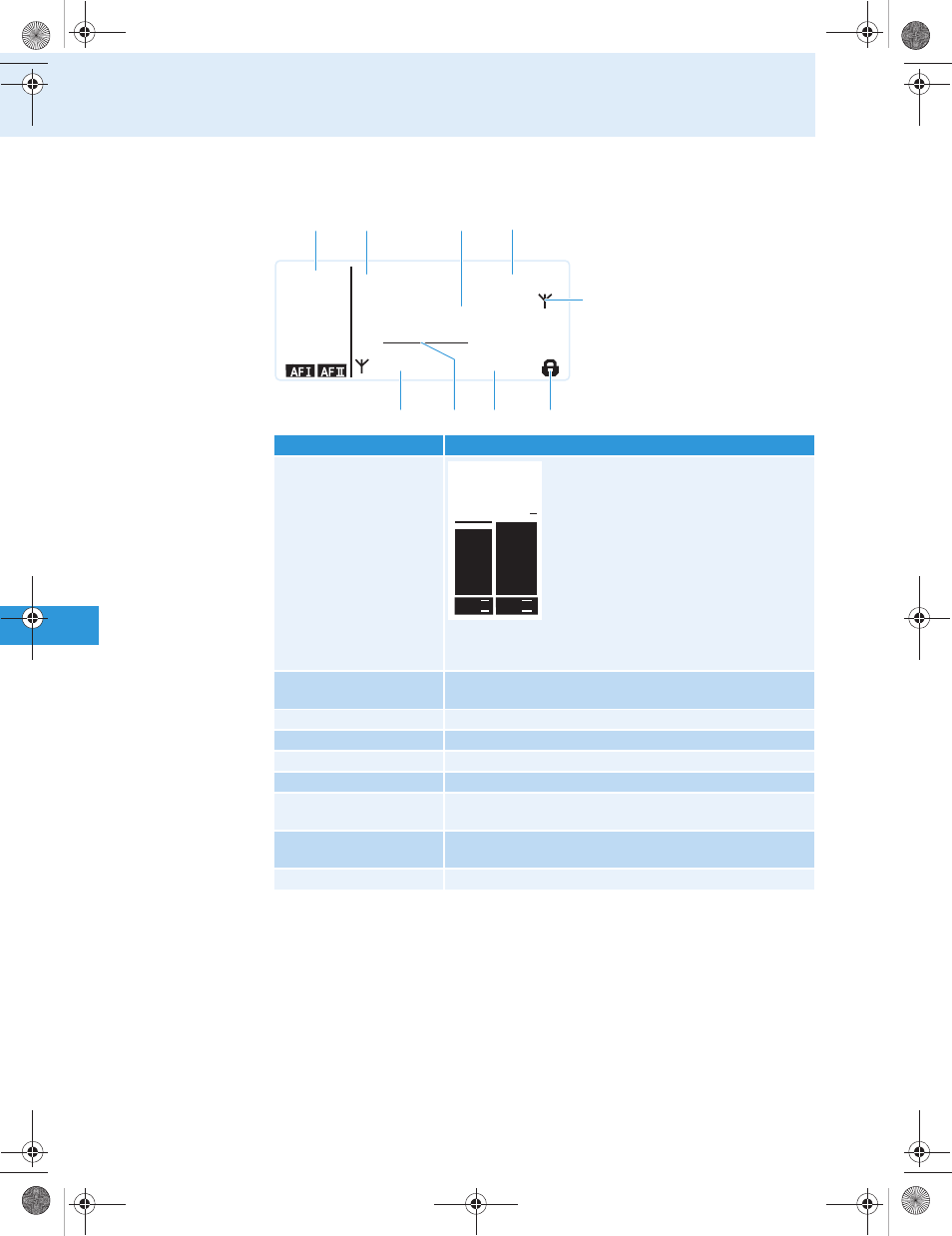

Общий вид
6
Перечень органов индикации передатчика SR 300 IEM G3
После включения на передатчике появляется стандартная индикация.
Индикация
Значение
ቢ
Уровень аудио-
сигнала
(
AF
= Audio
Frequency)
Модуляция левого (
AF I
)
и правого
(
AF II
)
аудиоканала с функцией
Peak-Hold
Если показывается полное отклоне-
ние, это означает, что уровень входа
аудиосигнала слишком высокий.
При частой или длительной перемоду-
ляции индикация «
PEAK
»
инвертирует-
ся. Кроме того, подсветка дисплея
меняет свой цвет с красного на оранже-
вый, а «
AF-PEAK
»
мигает попеременно
со стандартной индикацией.
ባ
Канальный банк и
канал
Настроенный канальный банк и номер канала
ቤ
Частота
Настроенная несущая частота передачи
ብ
Имя
Индивидуально настроенное имя
ቦ
Индикатор передачи
Радиосигнал передается
ቧ
Мощность передачи
Настроенная мощность передачи
ቨ
Настройка
эквалайзера
Текущая настройка эквалайзера
ቩ
Чувствительность
входа
Текущая чувствительность входа РЧ-сигнала на вход-
ных аудиогнездах
BAL AF IN L(I)
ƺ
и
BAL AF IN R(II)
ƻ
ቪ
Блокировка кнопок
Блокировка кнопок на передатчике включена (см. стр. 18)
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
519.150
ew300IEM
B.Ch: 1. 1
EQ
Standard -18dB
MHz
ቢ
ባ
ቤ
ብ
ቦ
ቧ
ቩ
ቪ
ቨ
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I AF II
