Ввод приборов в работу
12

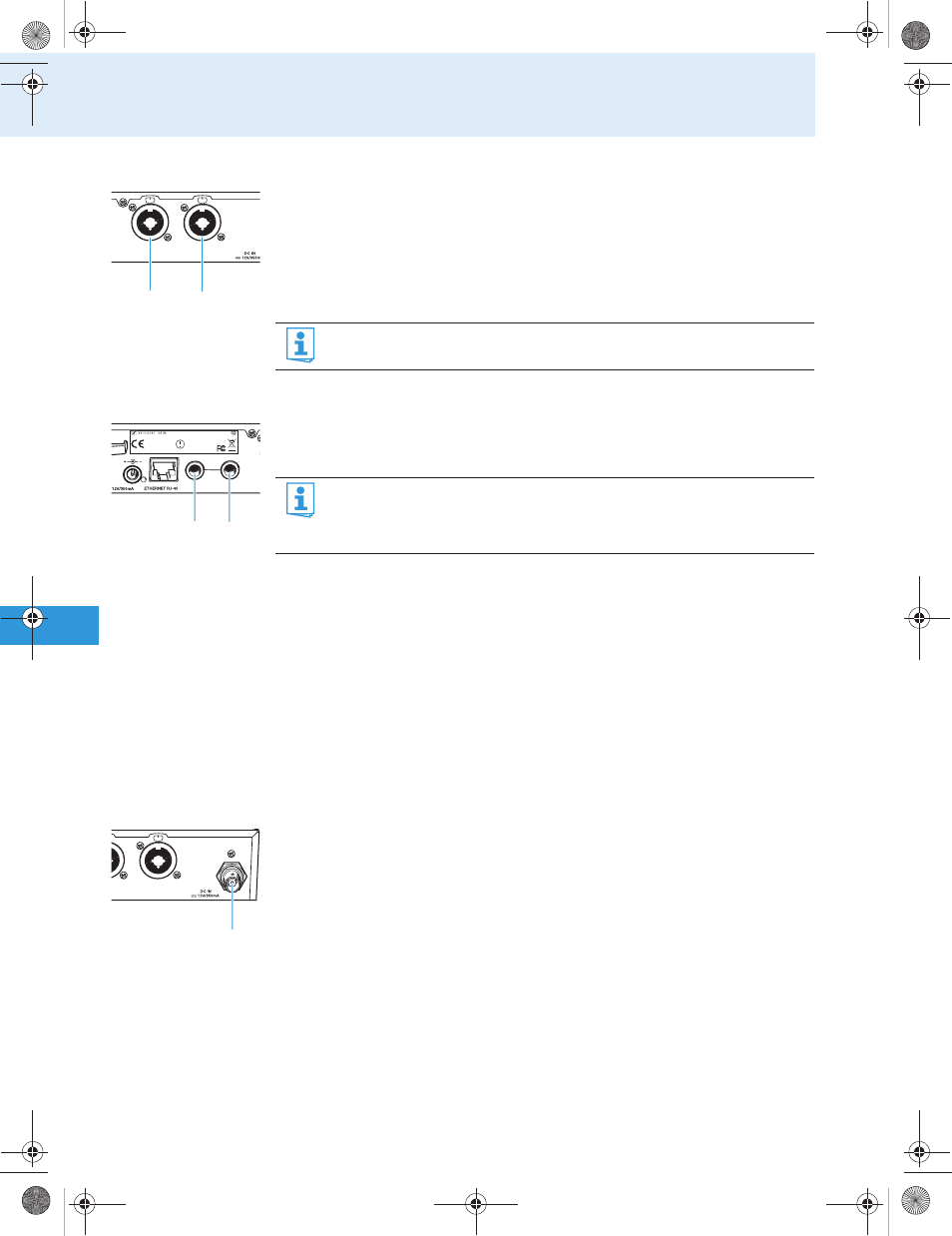

Присоединение приборов ко входным гнездам
̈
Соедините выход внешнего прибора (например, микшерного пульта или еще
одного SR 300 IEM G3) подходящим кабелем со входным аудиогнездом
BAL AF IN L(I)
ƺ
и/или
BAL AF IN R(II)
ƻ
(
см. также стр. 13).
̈
Настройте выходной уровень внешнего прибора.
̈
В меню управления передатчика настройте чувствительность входа. Чувстви-
тельность входа настраивается для обоих входов вместе в пункте меню
«
Sensitivity
» (
см. стр. 24).
Присоединение приборов к выходным гнездам
̈
Соедините вход внешнего прибора (например, микшерного пульта или
еще одного SR 300 IEM G3) подходящим кабелем с выходным гнездом
LOOP OUT BAL L(I)
¹
и/или
LOOP OUT BAL R(II)
Ƹ
(
см. также стр. 13).
Присоединение уступообразной антенны к гнезду BNC и ее установка
Используйте уступообразную антенну, если условия передачи в месте расположе-
ния передатчика не оптимальны. Вы можете выбирать между двумя антеннами:
• A 2003 UHF
в качестве пассивной направленной антенны
• A 1031
в качестве пассивной ненаправленной антенны
̈
Соедините антенну и передатчик малопоглощающим кабелем с 50 Ом.
̈
Используйте как можно более короткий антенный кабель с малым числом проме-
жуточных соединений. Кабель и штекеры поглощают полезный сигнал.
̈
Установите антенну в помещении, в котором происходит передача.
̈
Соблюдайте расстояние от металлических объектов (в т. ч. железобетонных
стен!) не менее 1 м.
Присоединение Antenna Combiner AC 3 к гнезду BNC
Для создания многоканальных систем рекомендуется использовать антенный
сумматор Antenna Combiner AC 3 (дополнительный аксессуар). С его помощью
можно практически без взаимных помех эксплуатировать до 4 передатчиков всего
с одной антенной. Кроме того, AC 3 через свои входные BNC-гнезда может обеспе-
чивать одновременное питание до четырех передатчиков.
̈
Присоедините Antenna Combiner AC 3 к гнезду BNC
Ƽ
.
PUSH
PUSH
L(I)
R(II)
BAL
AF IN
+22dBu MAX
ƻ
ƺ
Входной усилитель передатчика SR 300 IEM G3 рассчитан на линейный
уровень.
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
0682
FREQ Range-D 780-822 MHz
DESIGNED AND MADE IN GERMANY FMO
Stereo Transmitter SR 300 IEM
IDENT NO 627925
SER NO 2518100155
IC 2099A-G3SREK
Ƹ
¹
Сигнал входных гнезд
BAL AF IN L(I)
ƺ
и
BAL AF IN R(II)
ƻ
подвергается
активной
развязке,
а
затем
подается
на
выходные
гнезда
LOOP OUT BAL L(I)
¹
и
LOOP OUT BAL R(II)
Ƹ
.
Поэтому Вы можете
использовать выходные гнезда только при включенном передатчике.
PUSH
R(II)
BAL
AF IN
+22dBu MAX
RF OUT
ANT
Ƽ
