11 техническое обслуживание плиты, Замена сопла горелки духовки (рис.17), Замена сопла горелки гриль – Инструкция по эксплуатации GEFEST 6100-02 T2К

Страница 27

Advertising
background image

25

Замена сопла горелки стола

Для замены сопла в горелке необходимо:

-

снять решетку

-

снять с горелки шляпку со сместителем

-

торцевым гаечным ключом (S=7мм)

выкрутить и заменить сопло

-

сборку произвести в обратной последо-

вательности.

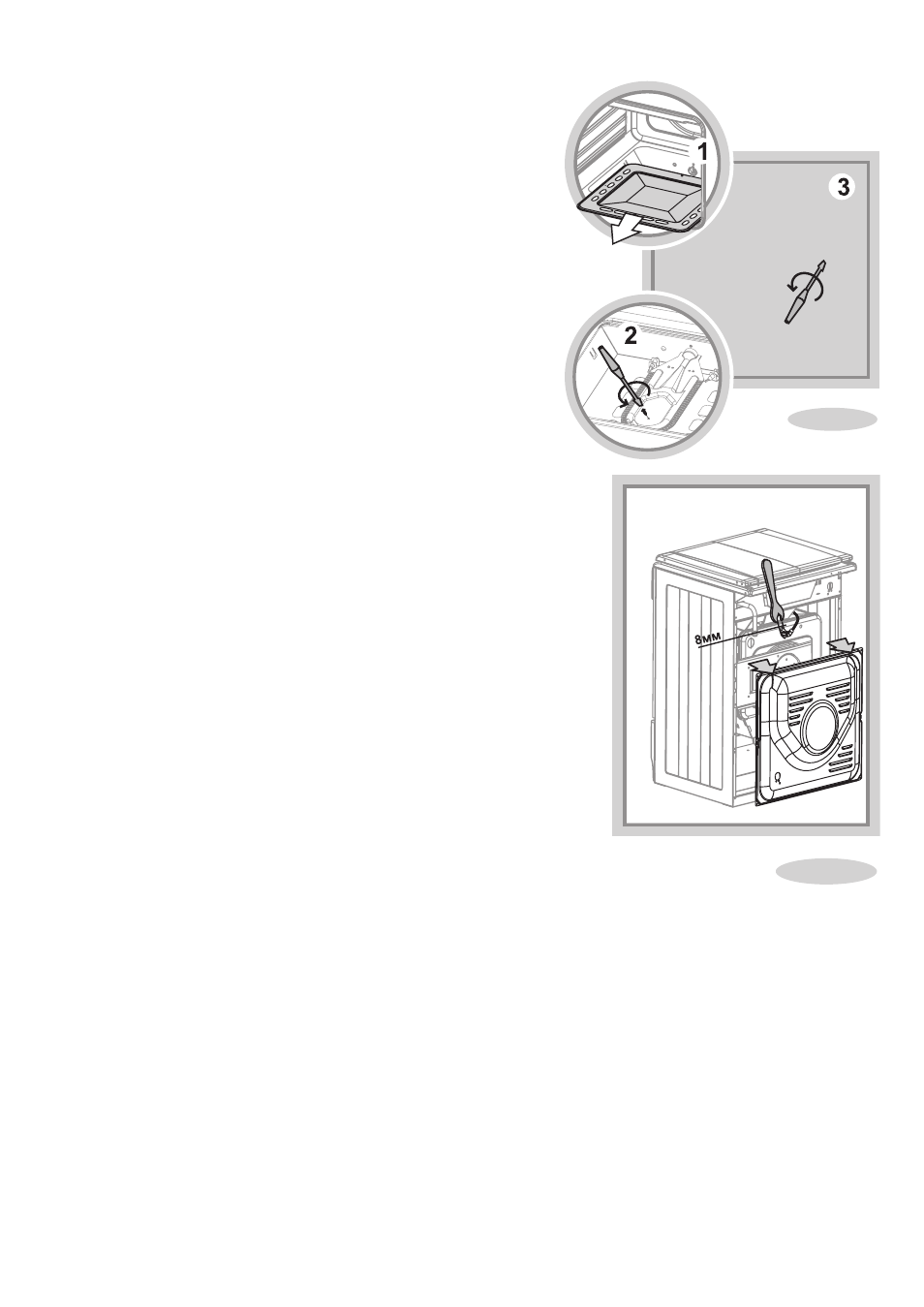

Замена сопла горелки духовки (рис.17)

- снять дно духовки.

- вывернуть винт крепления горелки.

- снять горелку с корпуса

- торцевым гаечным ключом (S = 8 мм)

выкрутить и заменить сопло.

- сборку произвести в обратной

последовательности.

Замена сопла горелки гриль

если возможен доступ к плите с обратной стороны:

- при помощи ключа выкрутить и заменить сопло (рис.18)

если доступ затруднен, нужно:

- вывернуть винт крепления жарочной горелки.
- снять горелку с корпуса, чтобы обеспечить

доступ к соплу.
- торцевым гаечным ключом (S = 8 мм)

выкрутить и заменить сопло.
- сборку произвести в обратной

последовательности.

Регулировка винтов малого расхода (ВМР)

ТУПа и кранов с безопасностью горелок стола

и духовки.

При переводе плиты на другой вид газа (давление)

после замены сопел горелок необходимо отрегулировать

ВмР. Для этого необходимо зажечь горелку, перевести

ручку крана в положение «малое пламя», снять

ручки, воротники, панель и отверткой, вращая ВмР, добиться минимального, но устойчивого

пламени горелки (длина пламени должна составлять 4…6 мм).

Правильность настройки проверяется быстрым поворотом ручки крана из положения

«максимальное пламя» в положение «малое пламя». Пламя при этом не должно

гаснуть.

После настройки ВмР опломбировать.

Замена винтов малого расхода (ВМР) в обычных кранах горелок стола.

При переводе плиты на другой вид газа (давление) необходимо снять ручки кранов,

воротники и панель. с помощью рожкового ключа (S=9 мм) отвернуть ВмР и заменить,

затянув ключом до упора.

11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЛИТы

Техническое обслуживание плиты проводится специалистами уполномоченных организаций

в соответствии с действующими региональными Правилами. По истечении 10 лет

эксплуатации плиты техническое обслуживание является обязательным.

Рис.18

Рис.17

6100.00.0.000 РЭ
