[HT995]
≥ Фронтальные колонки и колонки звукового окружения различаются.
– Перед креплением стойки проверьте этикетку на задней панели колонки ( ➜ стp. 10).
– Стойки с более коротким кабелем предназначены для фронтальных колонок.

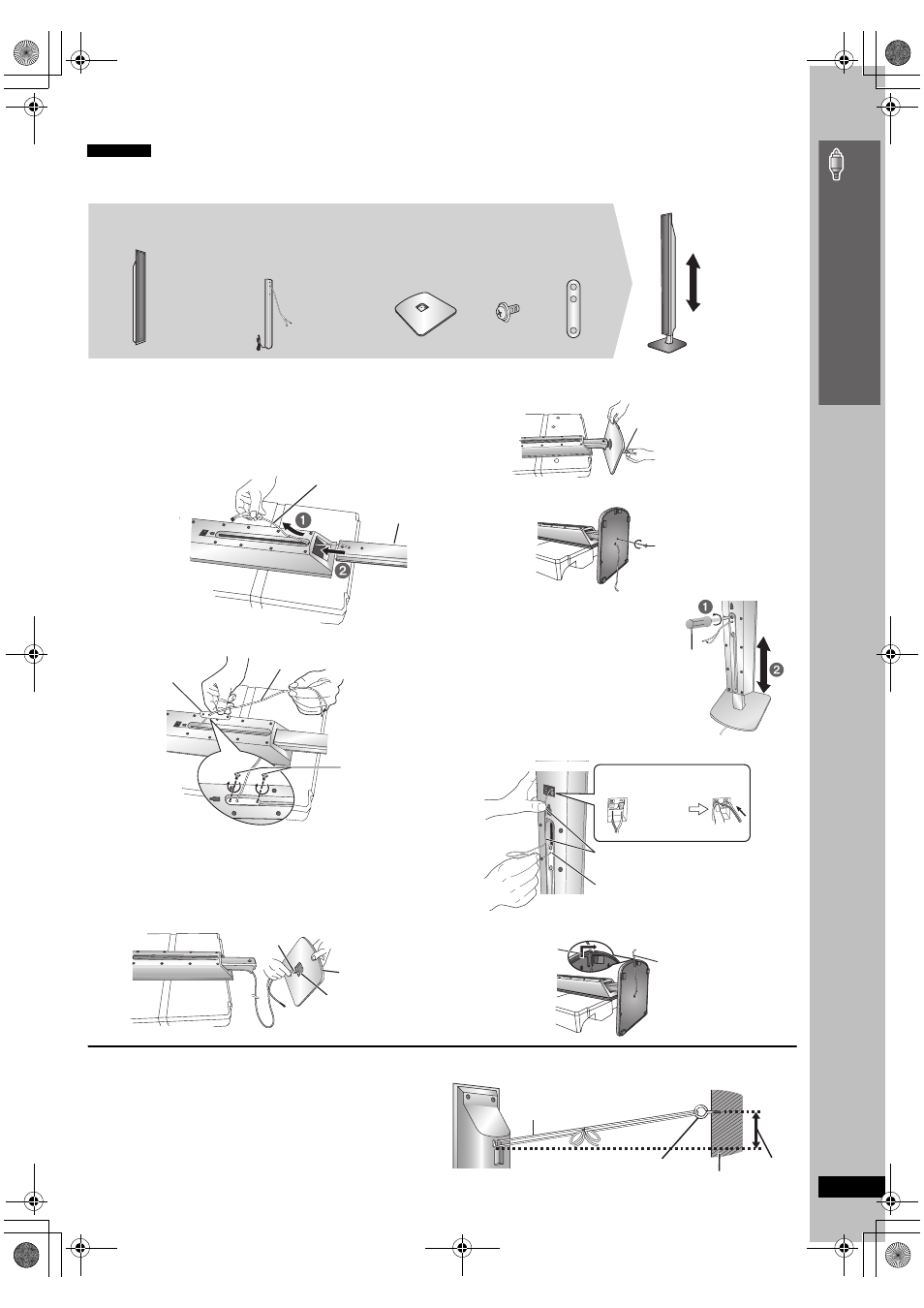

1
Прикрепите колонку к стойке.
При креплении колонки к стойке подложите под колонку
пенопласт для устойчивости.
1 Пропустите кабель колонки (короткую его часть) через
основание колонки и через паз в задней ее части.
2 Протягивая кабель через паз, сдвиньте стойку
колонки в основание колонки.
3 Пропустите кабель через центральное отверстие к
пластине и закрепите пластину при помощи двух винтов.
2
Прикрепите стойку к основанию.
1 Пропустите кабель колонки через основание.
Для большего удобства свободно сложите кабель
пополам (сильно не перегибайте), пропустите согнутую
часть в отверстие и затем пропустите оставшуюся часть
кабеля через основание.
2 Вставьте стойку в основание, аккуратно протягивая
конец кабеля колонки.
3
Закрепите стойку на основании.
4
Отрегулируйте высоту
колонки.
1 Ослабьте винты так,
чтобы колонку можно
было сдвинуть вверх
или вниз.
2 Поднимите колонку на
желаемую высоту и
затем затяните винты.
5
Подключите кабель колонки.
6
Закрепите кабель колонки на основании.
∫ Предотвращение падения колонок
≥ Вам необходимо приобрести соответствующее вворачиваемое в
стену или балку кольцо, к которому будет привязана колонка.
≥ При креплении к бетонной стене или поверхности, которая
может оказаться недостаточно прочной, проконсультируйтесь
с квалифицированным строителем относительно подходящей
процедуры. Неправильное крепление может привести к
повреждению стены или колонок.
Примечание
2 Фронтальные колонки
и 2 колонки звукового
окружения
4 Основания 4 Стойки
≥ 2kстойки с коротким кабелем:
для фронтальных колонок
≥ 2kстойки с длинным кабелем:
для колонок звукового окружения
12 Винтов 4 Пластинки
Высота колонок
может
регулироваться.
Мин: 110 см
Макс: 135 см
Кабель
Колонка
Стойка
Пенопласт
Винты
Надежно
затяните.
Пластина
Кабель
Основание
Скругленная
сторона
Большое отверстие
Кабель
Кабель
Винт
Надежно затяните.
Крестовая
отвертка
_
: Белый
`
: Синий
Полностью
вставьте провод.
Нажмите!
Вставьте кабель колонки в паз.
Протяните излишки кабеля обратно
через держатель пластины.
Кабель
Вставьте кабель
в паз.
Струна (не прилагается)
Протяните от стены к колонке
и надежно закрепите.
Задняя сторона
колонки Стена
Около
150 мм Вворачиваемое кольцо
(не прилагается)
Например: [HT543]
