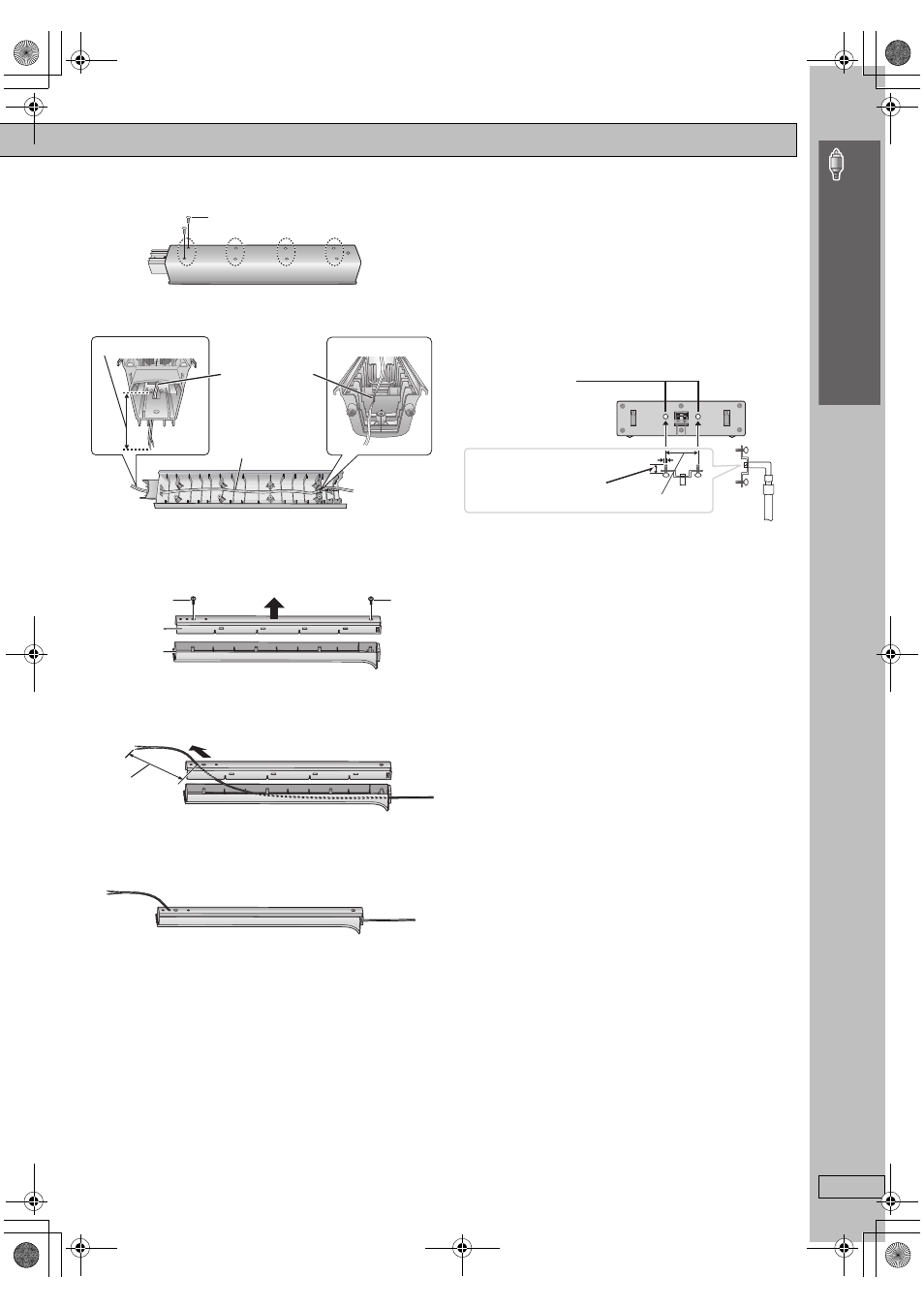

Прикріплення кабеля колонки до стояка
[HT543]
1
Відкрутіть усі вісім гвинтів зі стояка і зніміть сітку колонки.
2
Вставте кабель.
3
Прикріпіть сітку колонки гвинтами.
[HT995]
1
Відкрутіть два гвинти стійки, а тоді зніміть металеву панель.
2
Витягніть кабель приблизно на 40 см з отвору у металевій
панелі, а тоді вставте пластикову панель.
3
Вставте металеву панель так, щоб вона не перетискала кабель,
та надійно закріпіть її двома гвинтами.
∫ Кріплення стояків колонои
(не входять у комплект)
[HT543] (Для колонки об’ємного звучання та центральна
колонка)
[HT995]
(Для центральної колонки)
Перед придбанням стояків упевніться, що вони відповідають
нижченаведеним вимогам.
Заміряйте діаметр та довжину гвинтів, а також відстань між
ними, як показано на малюнку.
≥ Стояки повинні витримувати вагу понад 10 кг.
≥ Стояки повинні бути стійкими навіть при кріпленні на них
колонок у найвищій позиції.
Гвинт
Втисніть кабель
колонки в паз.
Прибл. 15 см
Кабель
Гвинт
Металева
панель
Гвинт
Пластикова
панель
Прибл. 40 см
Стояк колонки
(не входить у комплект)
Товщина пластини
плюс 7 мм до 10 мм
5 мм, крок різьби 0,8 мм
Металеві отвори
для гвинтів
Для кріплення до
стояків колонок
60 мм
Наприклад Центральна колонка [HT543]
Мо
нта
ж
ко
ло
но
к
