Инструкция по эксплуатации Samson 3755 Усилитель
Страница 11
6 Переоснащение Типа 3755-1
в Тип 3755-2
Переоснащение исполнения с вытяжкой
воздуха через ПЭ – фильтровальный диск
для защиты от накипи и известкового
налета в исполнение с соединением для
вытяжного воздуха с резьбовым фланцем.
Перед
заменой
фильтровального
диска
эксплуатацию
усилителя
объемного
расхода
необходимо прекратить!
1. Вывернуть
восемь
винтов
с
цилиндрической головкой M5 x
16 и снять с корпуса крепежную
пластину.
2. Снять ПЭ – фильтровальный диск.
3. Вставить уплотнительное кольцо,
входящее в объем поставки, в паз.
4. Закрепить на корпусе резьбовой
фланец
восьмью
винтами
с
цилиндрической головкой М5 х 25,
при этом момент затяжки не
должен превышать 4,2 Nm.
7 Неисправности
Пневматический усилитель потока не
нуждается в техническом обслуживании.
Отсутствие
герметичности
между
пневматическим
усилителем
и
соединениями для подвода воздуха -
>
проверить
герметичность
и
плотность
прилегания
трубных
резьбовых соединений.
Снижение
объемного
потока
- > проверить
вентиляционную
решетку и фильтровальный диск
вытяжной вентиляции на наличие
загрязнений.
Проверить
вентиляционную
решетку
через
отверстие питающего воздуха, при
необходимости
очистить
от
загрязнений.
- > ПЭ – фильтровальный диск для
защиты от накипи и известкового
налета вытяжной вентиляции может
заменяться. Внимание: перед заменой
ПЭ – фильтровального
диска
эксплуатацию
усилителя
потока
необходимо прекратить.
При наличии прочих неисправностей
прибор
необходимо
передать
в
компанию «Самсон».
8 Комплектующие / запасные части
9
Комплектующие
ПЭ – шумоглушитель G1,
ввинчивающийся
8504-0070
Кожух защитный, предохраняющий
от атмосферных воздействий для
конфигурации
с
шумогасящей
вытяжной вентиляцией с ПЭ –
фильтровальным диском
На стадии
подготовки
Запчасть (см. также главу 5)
ПЭ – фильтровальный диск для
защиты от накипи и известкового
налета
0550-0825
Переоснащение Типа 3755 в Тип 3755-2 (см.
также главу 6)
Уплотнительное кольцо
8421-0513
Резьбовой фланец 0410-6488
Цилиндрический винт М5 х 25
8333-2503
EB 8393 RU 11

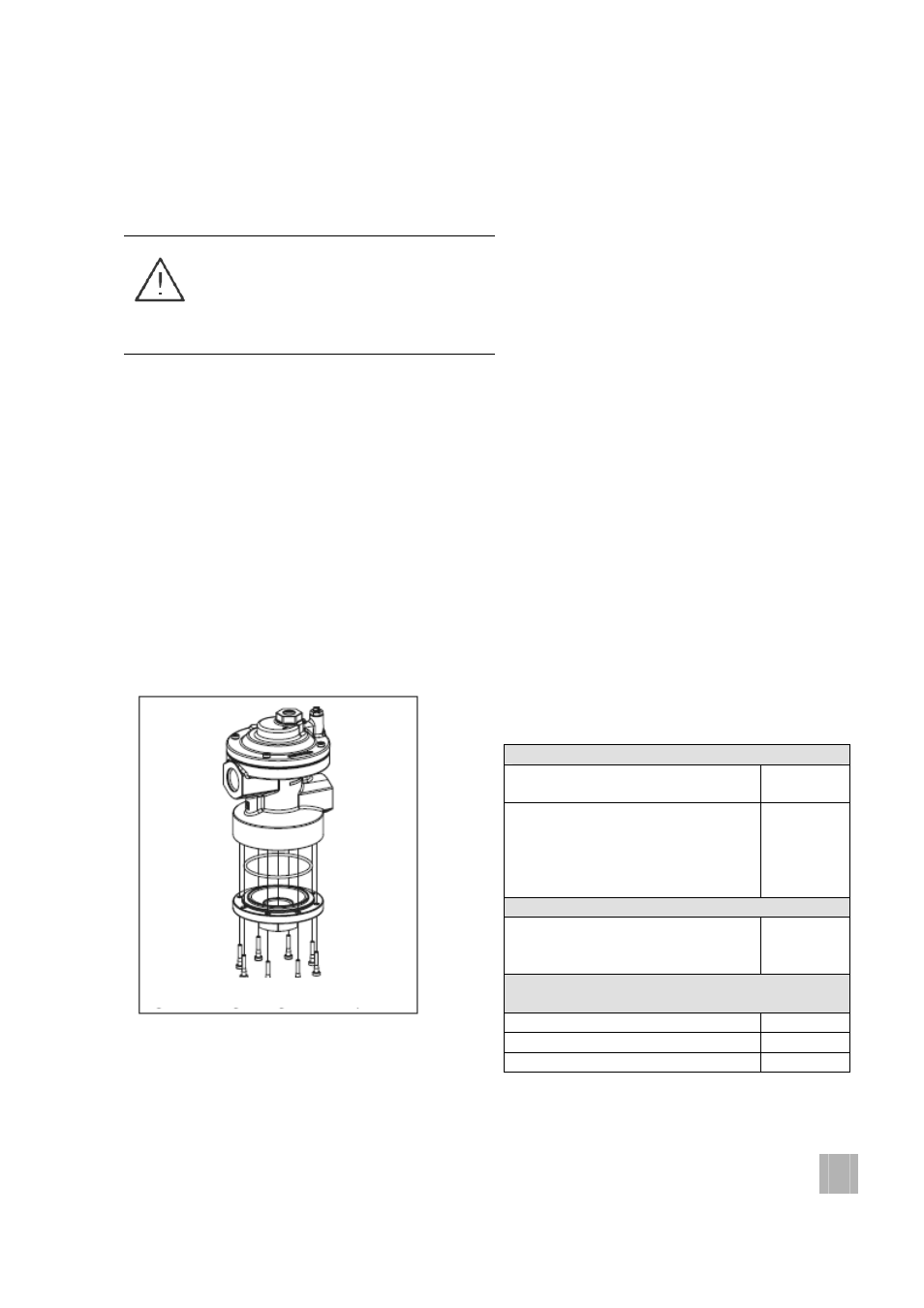

Рис. 8: Монтаж резьбового фланца
