5 Замена ПЭ – фильтровального
диска для защиты от накипи и
известкового налета
Перед заменой
фильтровального диска для
защиты от накипи и
известкового налета
эксплуатацию усилителя
объемного расхода
необходимо прекратить!
Установить
и, если
необходимо,
инициализировать параметры регулировки
позиционера согласно соответствующему
руководству по монтажу и обслуживанию.
Соблюдать правила техники безопасности.
Оценить регулировку в соответствии с
требованиями,
при
необходимости
отрегулировать байпас. Для этого изменять
положение дроссельного винта байпаса с
шагом
в
пол-оборота,
а
затем
скорректировать
или
повторно
инициализировать параметры позиционера.
Закручивание
дроссельного
винта
уменьшает зазор байпаса и способствует
более
интенсивному
срабатыванию
усилителя
потока,
выкручивание
уменьшает зазор байпаса и ослабляет
срабатывание усилителя потока.
1. Вывернуть
восемь
винтов
с
цилиндрической головкой M5 x 16 и
снять
с
корпуса
крепежную
пластину.
2. Заменить ПЭ – фильтровальные
диски.
Внимание: в целях соблюдения
степени защиты IP обеспечить
правильность
монтажа:
гладкая
сторона
фильтровального
диска
должна быть направлена наружу, а
шероховатая
пористая
сторона
должна быть направлена вниз.
3. Закрепить на корпусе пластину
восьмью винтами с цилиндрической
головкой M5 x 16, при этом момент
затяжки не должен превышать 4,2
Nm.
Примечание:
В случае достижения приводом положения
безопасности вследствие полного сброса
воздуха в экстремально короткое время,
необходимо
тщательно
проверить
параметры
привода
и
регулировку
байпаса:
- при слишком малом зазоре байпасе, т.е.
интенсивном срабатывании усилителя
объемного потока, вся система может
быть подвергнута колебаниям
- при слишком большом зазоре байпасе и
слабом
срабатывании
усилителя
объемного потока привод не будет
функционировать,
или,
в
связи
с
минимальным регулировочным давлением
привода, не будет происходить полного
удаления воздуха из привода через
усилитель объемного потока.
10 EB 8393 RU

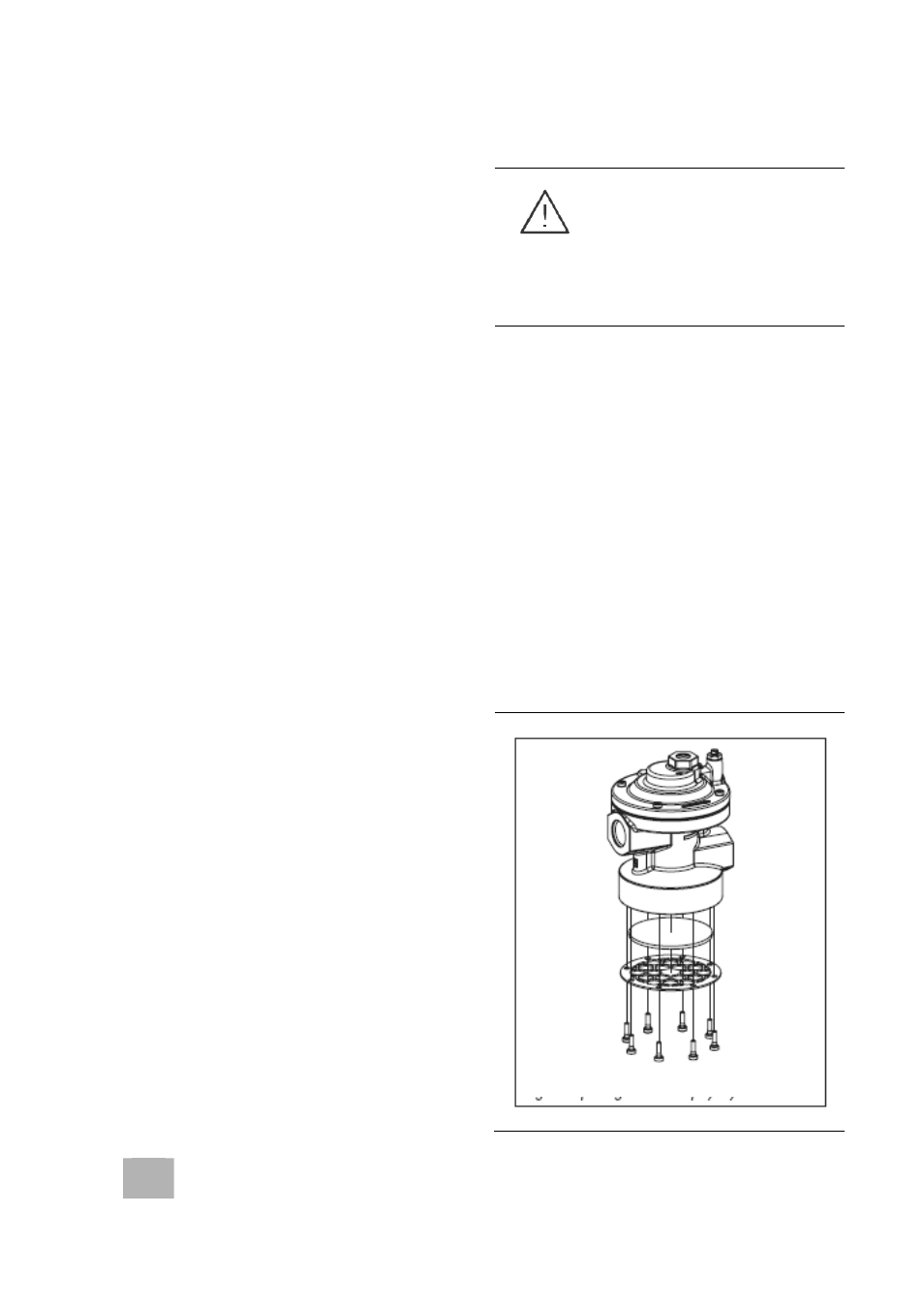

Рис. 7: Замена ПЭ фильтровального диска
