Инструкция по эксплуатации Samson 3213-2780-2 Регулирующий клапан
Страница 8
8
4.2
Пневматическое
подключение
для
тип
2780-1
и
2780-2
Тип
2780-1.
Подвести
управляющее
давление
к
нижней
или
верхней
стороне
привода
в
зависимости
от
положения
безопасности
: «
шток
привода
выдвигается
»
или
«
шток
привода
втягивается
».
На
соответствующем
свободном
входе
привода
установить
пробку
сброса
давления
.
Тип
2780-2.
Подача
управляющего
давления
при
установке
позиционера
определяется
боковой
платой
переключения
.
Без
позиционера
следует
применять
плату
подключений
.
Остальные
подробности
относительно
пневматического
привода
можно
взять
из
инструкции
по
монтажу
и
эксплуатации
EB 5840.
5.
Обслуживание
5.1
Привод
тип
5824
и
5825
Вращением
устройства
ручного
управления
(8.4)
можно
переставлять
шток
конуса
в
необходимое
Вам
положение
.
Для
типа
5825
с
устройством
безопасности
его
шток
привода
можно
переставить
в
открытое
положение
,
если
снять
переднюю
крышку
и
вставить
4-
мм
штифтовой
ключ
в
приводную
ось
(8.5).
Внимание
!
Вращать
ключ
только
против
часовой
стрелки
.
После
предохранительного
срабатывания
магнита
отсутствует
самоудержание
.
5.2
Привод
тип
3274
5.2.1
Ручная
перестановка
привода
Исполнение
с
электрической
ручной
установкой
(
тип
3274-11)
С
помощью
двух
кнопок
на
боковой
крышке
привода
его
шток
можно
втягивать
или
выдвигать
в
соответствии
с
требуемой
величиной
хода
.
По
окончании
нажатия
кнопки
привод
вновь
занимает
положение
,
соответствующее
сигналу
управления
.
Важно
!
Если
необходимо
отменить
приоритет
сигнала
управления
,
например
,
при
наладке
оборудования
,
и
удерживать
регулятор
в
некотором
определенном
положении
,
то
надо
поднять
размыкающую
клемму
81 (
рис
.10).
Для
этого
действуйте
следующим
образом
.
Отключите
напряжение
!
Отвинтите
оба
винта
боковой
крышки
и
снимите
крышку
.
Установите
отвертку
на
размыкающей
клемме
81
под
белой
размыкающей
кнопкой
и
поднимите
ее
вверх
до
фиксации
в
этом
положении
,
когда
опустится
вниз
красный
маркерный
штифт
.
Снова
закрепите
винтами
крышку
и
подайте
напряжение
.
Теперь
управляющий
сигнал
отключен
,
и
сам
привод
может
кнопками
управления
устанавливаться
и
затем
оставаться
в
желаемом
положении
.
Если
же
действию
управляющего
сигнала
вновь
следует
придать
приоритетное
значение
,
то
отключите
напряжение
и
снимите
крышку
.

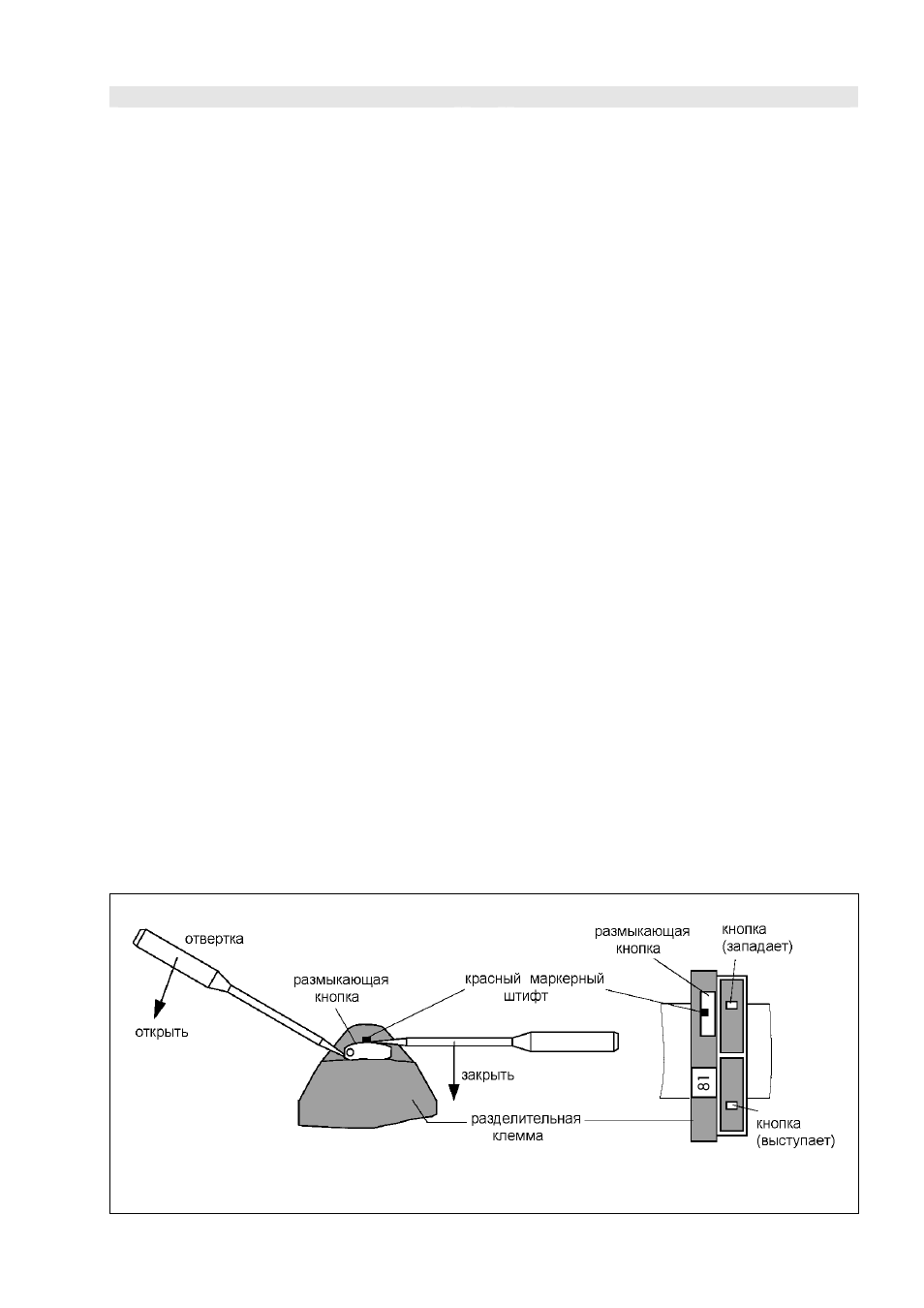

Рис
.10 •
Разделительная
клемма
в
приводе
тип
3274
